OTT RLS雷达水位计

【产品特点】

高效稳健的雷达技术设计：OTT RLS（雷达液位计）是一款用于地表水液位测量的非接触式雷达液位计，其采用脉冲雷达技术对液位进行测量，这种节能、非接触式的测量技术使得OTT RLS在测量时不受温度梯度、水中污染物以及沉淀物的影响，因而可以获取***的测量结果。

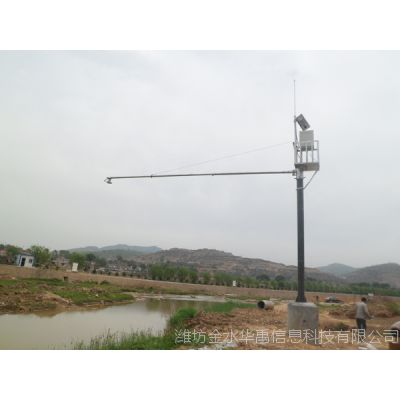

         易安装：OTT RLS是通过发射到水面的雷达脉冲信号来进行测量的，因此他可以垂直安装在水面之上，比如：桥或其他辅助建筑上，其坚固、轻质以及防水外壳使其安装起来非常简便，由于有通用连接设备（万向悬挂架），因此探头可以很简便的对齐，甚至在不平整的地方也很方便。

   测量原理：OTT RLS采用节能脉冲雷达技术测量液位，如上图所示前夹板中有发射和接收两个平滑天线，每次测量时发射天线发射雷达脉冲信号到水面，脉冲信号经水面反射后被接收天线检测到，()高温计从发射到接收到水面反射回来的脉冲信号的时间（延迟时间）取决于OTT RLS跟水面的距离，OTT RLS就是利用延迟时间跟到水面距离之间的线性关系来实现液位（距离值）的测量。

波动补偿：OTT RLS实现了每秒约16次的独立测量，在完成一个测量周期之后将通过计算将获得的平均值作为结果输出，通过计算平均值将波动对测量结果的影响最小化，这样的测量结果可以堪比静水井中测的液位值。

简单可靠的启动设置

   紧凑、轻巧的构造——重量仅为2.1kg；

   易转动的万向架——易于对齐前夹板（装有天线一侧）；

   远离水面的传感器，使得安装更为安全；

   运用数学方法补偿波动对测量结果的影响，无须改变本身的构造；

【简易的系统综合】

   标准化的通讯协议，可以与数据纪录仪或其他外联设备之间传输数据（SDI-12、RS-485以及4-20mA的电流信号输出）；

   极低的能耗——可用于偏僻地区；

    RS-485界面——允许连接电缆长度达1000米，从而使得数据纪录仪和供电系统远离传感器；

   宽电压输入：9.6-28V（典型范围：12-24V）——允许使用太阳能电池、蓄电池以及删格等电压不稳的供电设备

可靠的操作

   非接触式测量——理想地用于洪水的测量；

   传感器不用放置在水中——因此水文环境对其测量不产生影响；

   平滑天线意味着昆虫和蜘蛛的出没将不再是问题——这些不会对测量结果造成损害；

    紧凑和坚固的设计——传感器使用寿命变长同时维护量却最小化；

   结构设计采用潜水钟原理；

   不显眼的设计——不引人注意，使得被人为破坏的几率降低

【技术参数】

液位测量

   测量范围                             0.8-35米

   测量精度                             ±3mm

   测量时间                             20秒（SDI 12）或30秒（4-20Ma）

   天线波束角度（宽波）                 12°

   电气参数

   供电范围                             9.6-28V DC，典型：12-24V DC

   测量时耗电量                         ＜149mV（＜12mA在12V时）

   非测量状态耗电量                     ＜1mV（＜0.05mA在12V时）

   通讯界面                             4-20mA,SDI-12,RS-485,两线制（SDI-12协议）

   尺寸和重量

   尺寸 长×宽×高                      222mm×152mm×190mm

   重量（含转向架）                     约2.1kg

   操作温度

   操作温度                            －40-+60℃

   存放温度                            －40-+85℃

   相对湿度                            0-***

   材质

   外壳                                工程塑料ASA（UV-stabilized ABS）

   天线屏蔽器（前夹板）                高集成聚四氟乙烯 TFM PTFE

   托架                                不锈钢1.4301(V2A)

   万向转向架旋转角度

   侧面轴                              ±90°

   经度轴                              ±15°

   电缆密封层范围

   进水口（最小-直径）             4.0-7.0mm

    出水口（最小-直径）             7.0-11.0mm

   螺丝钉末端剥落连接容量

   固定导体                            0.25-2.5mm²（平均24-12）^（

   导线带终端套管和塑料圈              0.25-1.5mm²

   保护等级

   带水平托架                          IP67（浸没深度1米；浸没时间最长48小时）

【产品应用】

OTT RLS专门设计用于露天测量，由于它的水平天线结构、低能耗、宽范围的电压输入和紧凑防水外壳，使得用户在无法从供电网络获取电能的场所仍然可以正常使用它，由于它的雷达传感器采用的是接触式测量技术，在***恶劣的场所它在测量时就有着***的优势，因此，OTT RLS的理想应用场合如下：

  含有大量漂浮物和沉积物的沟渠

 生长有大量水草的场所

 一些只能使用替代能源供电的偏僻场所

 灌溉渠道（需增加传感器）
