品牌:基斯顿 | 型号:D363H | 加工定制:是 |
结构形式:垂直板式 | 材质:铸钢 | 连接形式:焊接 |
适用介质:水 | 压力环境:常压 | 工作温度:常温 |
标准:国标 | 流动方向:单向 | 驱动方式:手动 |
零部件及配件:配件 | 用途:截止 | 类型(通道位置):直通式 |
口径:DN50-1200 | 公称通径:DN50-1200 | 安装尺寸:DN50-1200 |
规格:DN50-1200 |

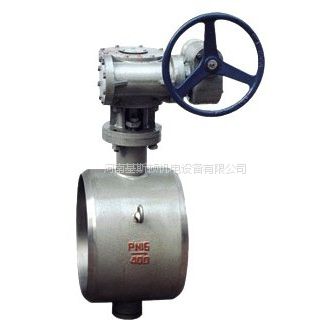

河南基斯顿阀门有限公司厂家直销D363H硬密封焊接蝶阀,公司秉承质量、诚信经营的宗旨,为客户提供物美价廉的产品和完善的售后服务,欢迎咨询选购!
产品概述:
D363H硬密封焊接蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,硬密封焊接蝶阀均由双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
产品特点:
1、采用三偏心蝶阀堪称过程阀门,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于采用焊接结构,使阀门与管道平面达到***性的零泄漏。
3、此阀无法兰,对管道和保温包扎带来了很大的方便和美观。
技术参数:
公称通经DN(mm) | DN(100~1200)mm、in4~48 |
公称压力PN(MPa) | 强度试验(1.5×PN)密封试验(1.1×PN) |
适用温度 | 碳钢:-29℃~425℃不锈钢:-40℃~650℃ |
适用介质 | 水、蒸汽、热水、油品 |
驱动方式 | 蜗轮传动、电动、气动、液动 |
压力等级 | ANSI150Lb磅级/PN25 |
焊接标准 | GB12224、ANSIB16、25、DIN2559 |
零部件材料:
零件名称 | 材料 |
阀体 | 碳钢、不锈钢、铬铝钢 |
蝶板 | 碳钢、合金钢、不锈钢 |
阀座 | 3不锈钢、钴基硬质合金 |
轴套 | 不锈钢 |
阀杆 | 不锈钢、特殊材料 |
填料 | 柔性石墨 |
连接尺寸:
公称通经 | 主要尺寸 | 公称通经 | 主要尺寸 | ||||||
in | DN(mm) | L | H1 | H | in | DN(mm) | L | H1 | H |
4 | 100 | 190 | 270 | 370 | 18 | 450 | 330 | 535 | 820 |
5 | 125 | 200 | 295 | 390 | 20 | 500 | 350 | 560 | 900 |
6 | 150 | 210 | 308 | 416 | 24 | 600 | 390 | 630 | 980 |
8 | 200 | 230 | 370 | 530 | 28 | 700 | 430 | 670 | 1100 |
10 | 250 | 250 | 450 | 580 | 32 | 800 | 470 | 800 | 1300 |
12 | 300 | 270 | 465 | 630 | 36 | 900 | 510 | 850 | 1370 |
14 | 350 | 290 | 475 | 595 | 40 | 1000 | 550 | 880 | 1480 |
16 | 400 | 310 | 505 | 755 | 48 | 1200 | 630 | 1000 | 1690 |
