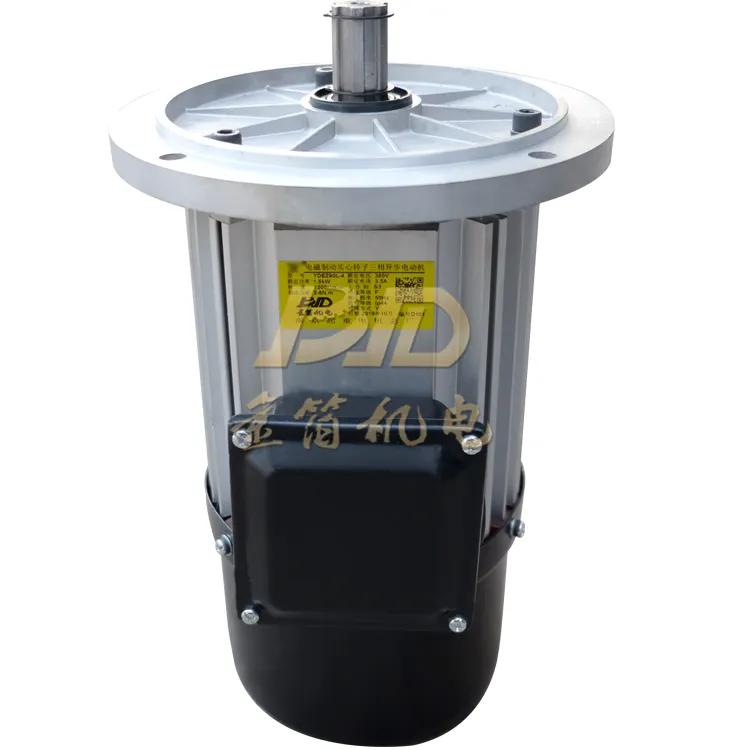

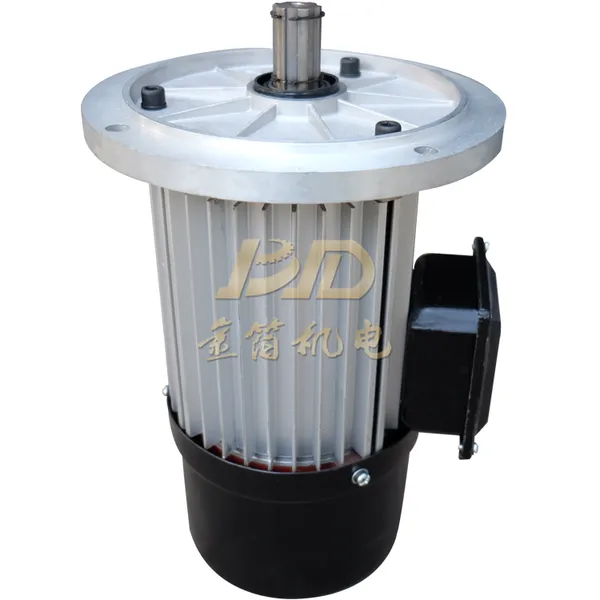

另有YDE 100L2-4 2.2KW 特大盘 出售

一.产品概述

        YDE 系列电磁制动三相异步电动机是为各种起重机的大车运行袁小车运行机构配套而研制的三相异步制动电动机袁该电机不用外接电阻也不附加任何装置袁直接通电即可实现比较理想的野软起动冶效果遥
该电动机起动电流小袁制动力矩调整方便袁调整范围宽袁用户可根据需要进行调整。

二.结构

    本系列电动机为自扇冷式，前端盖有联结法兰，法兰安装尺寸与ZDY，ZDR型锥形转子电机相同袁可直接
互换，用户也可根据需要特殊订制。
定子：该系列电动机的定子采用Y系列同规格定子，绝缘等级为F级。
转子：该系列电动机采用实心转子结构。
摩擦盘：摩擦片直接压铸在ZL203铝合金轮体上。

摩擦片与轮体连为一体，使用寿命长。

三.特点

1、软起动

该系列电动机的机械特性较软，电机本身具备软起动功能，因此，不加起动电阻，不需降压，直接通电即可实现起重机的软起动。

2、起动电流小

该系列电动机的起动电流是普通电动机的1/4～1/2，因此，具有普通电动机不可比的优点。

（1）    适合频繁起动。

（2）    可靠性高，过载能力强。

（3）    较小的起动电流可提高交流接触器等电器元件的使用寿命。

（4）    节电效果明显。

3、电动机工作时无轴向窜动，电接点少，而且无碳刷等滑动电接触点，故障率低。

4、该系列电动机可代替绕线转子电动机，可大幅度地降低起重机的制造成本。

三.YDE系列产品平面图

六、制动器的调整

YDE电动机出厂时，制动器已调好。

1、如用户对制动力矩需要调整时，请参照电机结构图按下列步骤进行：

（1）拆下风罩。

（2）旋转调整螺母8，改变螺母8对弹簧6的压缩量即可改变制动力矩的大小，放长弹簧，制动力矩小，反之则制动力矩大，注意每个弹簧的压缩高度应尽量一致。

（3）装上风罩。

2、电动机经长时间运行后，摩擦片的厚度变薄，使弹簧的压力减小，制动力矩也减小，同时，加大了电磁吸铁7与衔铁5间的吸合间隙，严重时衔铁不能吸合，此时，电动机带刹车工作或不能起动，吸铁线圈也容易被烧坏，因此，当摩擦片磨损较大时（单边摩损量超过3mm时应更换摩擦片），应按下列步骤及时调整吸铁的吸合间隙。

（1）拆下风罩。

（2）松开螺母10和9，用0.8~1mm厚的塞尺或接近厚度的铁片放在对应的电磁吸铁7和衔铁5之间，调整螺母9和10，用手拉塞尺，应稍有用力的感觉，注意：几块电磁吸铁与衔铁的间隙应尽量调整一致，螺母10必须拧紧，弹簧高度的调整按1中所述的步骤进行。

（3）装上风罩。

七、故障及消除方法

具体产品使用保养开箱等使用细节详情请见：随机附送的产品说明书！
