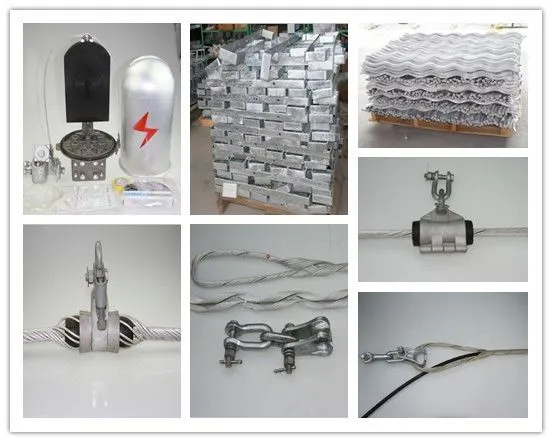

名称：铝合金光缆接头盒

又名：光缆中间接头盒、光缆接续盒、帽式接头盒

品牌：山东海虹

重量：6.0KG

外形尺寸：500*200*180mm

材质：铝合金

光缆接头盒分类：

ADSS光缆接头盒：

一进一出 2孔 ，一进二出  3孔，二进二出 4孔，二进三出 5孔 ，三进三出 6孔；

OPGW光缆接头盒：

一进一出 2孔 ，一进二出  3孔，二进二出 4孔，二进三出 5孔 ，三进三出 6孔；

产品特点：1.光缆接头及余长采用送片式存纤，接头保护形式为热缩套管补强

                 2.接头盒采用密封圈及硅胶密封，操作简单可重复开启，使用维修方便。

                 3.可根据要求将光缆接头盒接头，并配备专用的塔用或杆用固定安装架。

                 4.存纤盘采用铝支架，使用更轻便，避免了塑料支架断裂的事故发生。

                 5.进线嘴采用精密车床加工，密封性能得到了更大的提高，避免了对光纤的损伤。

                 6.合金外壳采用电化处理，耐腐蚀，性能优良。

技术指标：1.全长500mm，外径200mm，内径180mm。

                 2.温度性能：－40℃+60℃。

                 3.抗电强度：15KV直流，2分钟不击穿。

                 4.抗震性能：10级6次。

                 5.密封性能：100kpa,72小时，压力不变。

                 6.光缆外径22mm，接头芯数144芯。

                 7.使用寿命50年。

ADSS/OPGW光缆铝合金接头盒规格

山东海虹电力器材有限公司对上述参数解释权，更多参数咨询：15969972711

1. 产品***，对所有电力金具设备我公司均严格按照客户所提供图纸及技术要求（技术

    协议）并严格按照国家GB标准设计、生产和检验。

2. 原件采购、设备设计、产品生产制造等过程中，严格按下列质量标准进行控制，确保每个

   工      序均处在质量受控状态，从而***产品质量。

   中华人民共和国电力行业标准（DL/T763-2001）“架空线路用预绞丝金具技术条件”。

   中华人民共和国电力行业标准（DL/758-2001）“接续金具”

   中华人民共和国电力行业标准（DL/759-2001）”连接金具”

3. 所有出厂产品均严格按检验程序***进行检验，***产品一次交检合格率***，成品抽

    查合格率***。

4. 所有产品质保期为合同产品通过一个月试运行并通过最终验收之日起12个月。质保期内如

    果发现质量问题，供方在接到需方通知2个小时内（以传真日期为准）给予答复，如属于我

    方的责任，我方负责及时处理。

5. 对所有客户均提供：技术更新、质量更好、服务更佳的产品。








金具的订货除按设计部门提供的金具型号、数量外，由于光缆金具与光缆技术参数配合要求

严格，也就是说两者要有很好的相容性，否则可能导致工程失败。通常金具与缆应作配合性试验后，才会有较高的可靠性。

一般金具订货时应提供如下技术参数：

1）光缆外径（±0.2-0.3）   mm

2）光缆破断强度（UTS）     KN

3）光缆允许张力           KN

4）光缆每日运行张力           KN

5）光缆抗侧压强度               N/10cm

6)  运行档距                        M

7) 光缆最外层绞丝的绞向       左/右

8）短路电流容量                   i2t/ka2s

9) 计算横截面积                   mm?

光缆接头盒需要提供以下参数：

1）光缆芯数。

2）几进几出及对应缆经。

3）分杆用和塔用两种，如为杆用，则需提供杆经。
