C4钢（00Cr14Ni14Si4）是一种高硅***碳理想型耐硝酸不锈钢，85期间国家耐腐材料的重大突破，与高纯铝、高硅铸铁以及普通不锈钢相比较，C4钢具有以下优点：一、焊后无刀口腐蚀，且具有较好的抗小孔腐蚀能力和优良的抗应力腐蚀能力；
二、C4钢塑韧性好，增加了***性，避免了工业纯钛在发烟硝酸中发火、爆炸的危险；
三、C4钢远胜于高纯铝的耐腐蚀性能，且具有高硅铸铁无法与之比拟的机械性能，其焊接接头具有与母材相当的机械性能和耐腐蚀性。
C4钢用于间接法（硝酸镁法）浓硝酸的装置里的管道、阀门、冷凝器、泵类等使用效果非常好。
C4钢材质为:00Cr14Ni14Si4***碳奥氏体不锈钢,具有优良的抗晶间和应力腐蚀能力.
至于价格，和很多因素相关，并且天天变化，可去有色金属行情网站查询。

硝酸是重要的化工原料，它广泛应用于国民经济的许多部门。无论是生产硝酸还是使用硝酸，都会遇到硝酸的腐蚀问题。硝酸是强氧化性酸，即使是稀硝酸也具有很强的氧化性。不锈钢由于在稀硝酸中极易钝化，因而具有良好的耐蚀性。可以说几乎所有的不锈钢在稀硝酸中均有相当好的耐蚀能力。由于18-8型Cr-Ni奥氏体不锈钢，例如0Cr19Ni9，00Cr19Ni11，0Cr18Ni11Ti（或1Cr18Ni9Ti ）等既具有优异的耐稀硝酸性能，又有良好的力学、加工成形、焊接等综合性能，因而在≤65% 的稀HNO3中，这们是用量、应用范围***的不锈钢。同时，不含Mo的双相不锈钢，如00Cr25Ni6Ti，00Cr25Ni6N等也取得很好的使用的效果。本世纪70年代以来所出现的硝酸级不锈钢，主要指含C≤0.015%，Si≤0.10%，B≤10ppm，P≤0.02%，Mo≤0.2% 的00Cr19Ni11和C≤0.02%，Si≤0.20%，P≤0.020%，Mo≤0.2%的00Cr25Ni20钢。在≤65%稀HNO3中，它们不仅耐敏化态晶间腐蚀的性能***提高（见晶间腐蚀），而且耐一般腐蚀的性能也有***改善。例如，在沸腾的65%HNO3中，硝酸级18-8钢固溶态腐蚀率仅0.06-0.14mm/a，敏化态也仅0.30mm/a。
随硝酸浓度的增加，特别是当浓度在共沸浓度68.4%以上时，一般18-8 型钢已不能满足要求。当浓度≤85%时，通常可选用Cr25Ni20型不锈钢。但浓度再高，由于硝酸的过氧化作用和仅含Cr的不锈钢本身的过钝化，18-8钢和Cr25Ni20钢均会受到严重腐蚀。因此，高Si的Cr-Ni不锈钢，例如含Si～4% 的0Cr13SiNbRe,1Cr17Ni11Si4A1Ti，00Cr14Ni14Si4（Ti），00Cr17Ni14Si4（Ti、Nb），00Cr20Ni24Si4Ti等常常用于温度≤80℃下的浓硝酸和发烟硝酸中。温度再高，则需要选含Si量达～6%的不锈钢，例如00Cr17Ni17Si6。

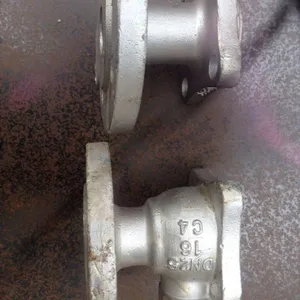

含Mo不锈钢一般不用于耐HNO3腐蚀，但是，当硝酸中有Cl-时，为了防止点蚀，则常常选用含Mo的不锈钢。具体牌号，即钢中Cr,Mo含量，则随HNO3 浓度、Cl-含量和介质温度而定。C4钢球阀又名浓硝酸专用球阀。
是我公司专业设计研发的专用浓硝酸介质的阀门，C4钢在浓硝酸中有非常好的耐蚀性。C4钢球阀（浓硝酸专用球阀）的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，***出口端密封。

B.C4钢球阀（浓硝酸专用球阀）的特点：

1、流阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

2、C4钢球阀（浓硝酸专用球阀）密封性能好。球阀阀座（密封圈）一般采用聚四氟乙烯等弹性材料制造，易于***密封，而且球阀的密封力随着介质压力的增加而增大。

3、C4钢球阀（浓硝酸专用球阀）阀杆密封可靠。球阀启闭时阀杆只作旋转90°运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
4、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置电动装置、气动装置、液动装置。
