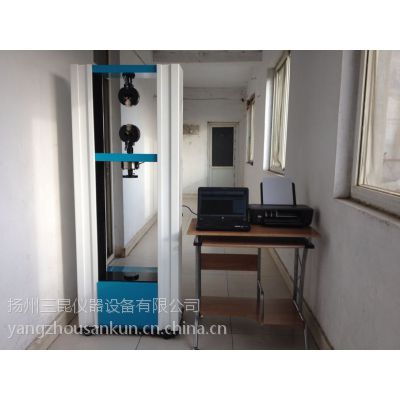

WDW-10D微机控制电子万能试验机

一、WDW-10D试验机功能与用途：

主要用于各种金属、非金属及复合材料进行力学性能指标的测试。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。在拉伸试验中，检测材料的承载拉力、抗拉强度、伸长变形、延伸率等技术指标。以上检测参数在试验结束后，由微电脑控制器根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，并自动保存；各检测参数在试验结束后可查询显示。

该设备适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示工作。

二、WDW-10D试验机主要技术指标

1. 试验力测量范围：1%-***FS

2. 试验力分档：全程不分档

3. 试验力测量精度：优于示值的±1%；

4. 变形测量精度：±1%；

5. 变形分辨率：0.001mm；

6. 位移分辨率：0.002mm；

7. 位移测量准确度：±0.5%；

8. 速度测量范围：0.05～500mm/min；

9. 速度测量准确度：±1%；

10. 拉伸行程：0～700mm；

11. 供电电源：220V，50Hz； 1.0kW

12. 主机尺寸：720×500×1780mm

13. 主机重量： 400Kg

三、WDW-10D试验机系统配置

1. 10kN主机一台；（门式结构框架，精密滚珠丝杠）

2. 专用拉伸附具（楔形拉伸夹具）一套(平钳口：0-7；圆钳口：Φ4-Φ9)

3. 专用压缩附具一套（压盘直径Φ100）

4. 专用弯曲附具一套

5. 台湾东元伺服电机、减速系统一套

6. 高精度负荷传感器一支（广州广测）

7. 专用试验机测控软件一套

8. 联想计算机一台

9. HP激光打印机一台

四、WDW-10D试验机功能介绍

a) 自动停机：试样断裂后，移动横梁自动停止；

b) 主机双空间：不用更换附具就可做拉、压试验，方便用户，提高工作效率；

c) 手动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；

d) 条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；

e) 自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；

f) 自动标定：系统可自动实现示值准确度的标定；

g) 自动保存：试验结束，试验数据和曲线自动保存；

h) 过程实现：试验过程、测量、显示和分析等均由微机完成；

i) 批量试验：对相同参数的试样，一次设定后可顺次完成；

j) 试验软件：中文WINDOWS界面，菜单提示，鼠标操作；

k) 显示方式：数据和曲线随试验过程动态显示；

l) 曲线编辑：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；

m) 曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；

n) 试验报告：可按用户要求的格式编制报告并打印；

o) 限位保护：具有程控和机械两级限位保护；

p) 过载保护：当负荷超过各档值的3-5%时，自动停机；

q) 自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便。
