高压淋雨试验箱

东莞市庆声试验设备有限公司是一家专业从事开发、设计和生产恒温恒湿箱、高低温试验箱、冷热冲击试验箱、紫外线老化箱、步入式老化房等可靠性及环境试验设备及各类检测仪器的公司。我们的宗旨是为客户提供具国际规范要求的可靠度环境检测设备与其相关的试验技术。

本高压淋雨试验箱依据标准：*** 20653,DIN 40050-9,QC/T413－2002《汽车电气设备基本技术条件》,GB/T4942.1-2001《旋转电机外壳保护分级（IP9K代码）》。

高压淋雨试验箱的详细资料：

高压淋雨试验箱淋雨参照标准

     本高压淋雨试验箱依据标准：*** 20653,DIN 40050-9,QC/T413－2002《汽车电气设备基本技术条件》,GB/T4942.1-2001《旋转电机外壳保护分级（IP9K代码）》。

高压淋雨试验箱技术规格

试验台面积： φ30cm  （扩展台面?60cm ）

样品架转速： 1～20r/min可调

样  品  架： 承重20kg

淋 雨用 水： 当地清洁的自来水

淋雨试验主要技术参数:

a）水温（80±5）℃的温度。

b）14  L/min～16  L/min 之间的流量。

c）接近喷嘴孔测量 8000  kPa～10  000  kPa 的压力。

d）以水平线为基准，逆时针在 0?、30?、60?、90?处分布喷嘴孔，喷嘴上设有阀门，

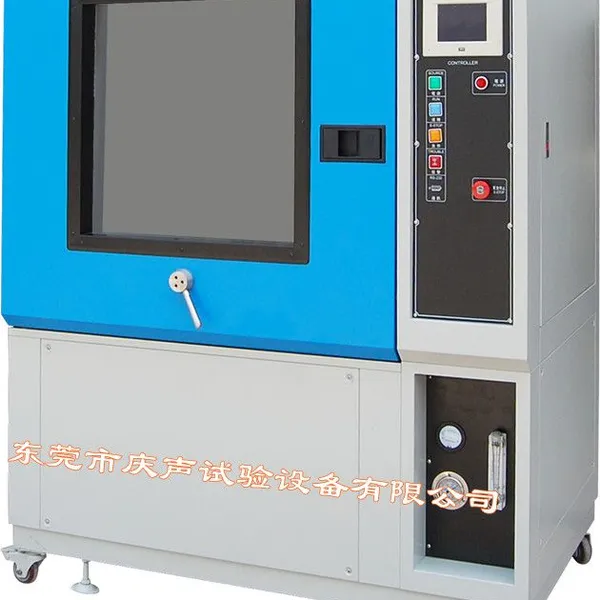

高压淋雨试验箱结构设计及配置

本防水试验设备整个箱体采用整体结构，分为上、下、右三部分，上部为工作室，下部为机械室，右侧是电器控制柜。选用优质材料，使用***工艺加工成型，内外壳体都选用优质SUS304不锈钢板制作。室内的样品架及其它附件配件均为不锈钢材料制作，设计合理，经久耐用。高压喷水组件/工作旋转台/电气控制器部分组成

样品架设计载重20公斤，水平方向360度旋转。传动装置设计合理，制作精密，由***的步进电机加减速机驱动，可直接在触摸屏仪表设定转速，由PLC控制器控制，操作简单，避免以往同类设备人工凭感觉调节的不***性及烦琐。转盘配备一套电源供电系统，样品可以在转动的试验过程中通电：转盘下部装有导电滑环，试件可外接直流10A、10~24V的通电电源而不影响转盘转动，电压降<2V

设备配备有足够大的水箱以供喷水之用。吸水电机将水箱中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从喷嘴喷出。水泵为高压柱塞泵，喷嘴为进口雾化扇形喷嘴

流量计：采用电磁流量计，由电磁流量传感器和电磁流量转换器组成，它基于法拉第电磁流感应原理工作，可以用来测量试验水流的流量，可以实现对流量的控制、调节、显示和积算。通过转换器输出4～20mADC信号，与中央控制器联接，受其控制，并显示。

高压淋雨试验箱电路控制和保护系统

采用7寸液晶触摸屏控制仪，PLC控制可分别对转盘转速、温度、通断电、水泵和试验时间进行控制；流量直接在触摸屏显示。

预设总试验时间: 试验时间为9999小时59分

预设每个喷嘴的喷水时间

通电：断——通——断（定货时特别说明）

进口执行元器件；

配备水过滤器；

无熔丝保护开关；

过载、漏电、全护套式接线端子；

具有自动关机等保护；

高压淋雨试验箱随机资料

说明书、电路图、合格证、保修卡；

操作方法、注意事项、出货基本配件、维修保养事项；

高压淋雨试验箱设备使用条件

环境温度：5℃～＋32℃；

环境湿度：≤85%；

电源要求：AC380（ ±10%）V/50HZ   三相五线制；

预装容量：5KW；

售后服务

1、安装调试：我公司负责免费送货至客户指在地点, 并派专业技术人员免费安装调试，培训2～5名操作员到会操作为止。

2、售后服务承诺：公司产品均保修一年，终身维护。若产品出现问题，在接到报修电话15分钟响应，48小时内由我司专业维修人员上门处理。
