（一）、技术特点：

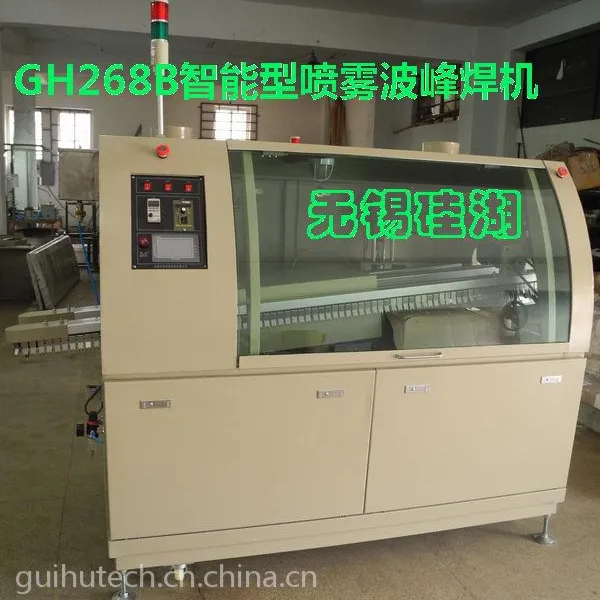

GH268B是一台全新设计的小型智能控制波峰焊，移植了PLC和触摸屏控制中心，增加了实时速度光电检测、有板检测自动喷雾、有板检测自动起波，进一步的降低助焊剂和焊锡消耗。技术特点如下：

• 整机圆弧造型，d6圆弧钢化玻璃大开门，机架采用d2.0冷轧钢板焊接而成，调宽丝杆机构。

• 适用基板尺寸：推荐长度100～350mm，宽度20～260mm。

• 助焊剂采用电磁阀控制的自动扫描喷雾涂敷。

• 速度0.5～1.8m/min电子无级可调，采用日本进口东方电机（5IK60GU-CF/5GU75KB）。

• 锡槽容量115Kg，波峰焊锡槽采用进口d2 SUS304板制作而成。

• 采用镍铬缠绕散热片式预热，功率3KW，预热长度600mm，常温～200°C数字预置调节，采用WINPARK智能PID温控仪，带PID参数自整定功能。

• 锡炉功率4KW，常温～300°C数字预置调节，采用WINPARK智能PID温控仪，带PID参数自整定功能。加热采用SUS304套管结构，维护保养简单。

• 波峰采用DELTA变频调速控制器，波峰高度：5～12mm可调。

• 整机功率约7.5KW，平均工作功率只有3.5KW，380V/50Hz。

（二）、波峰焊主要物料清单
