二次强化玻璃应力测试仪（散乱光）技术规格书

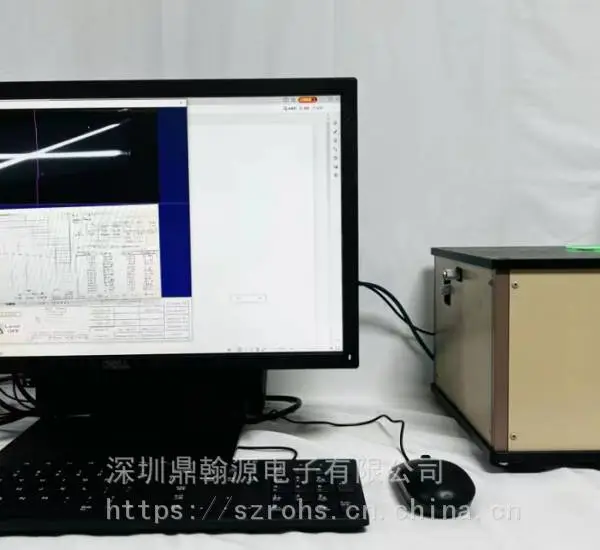

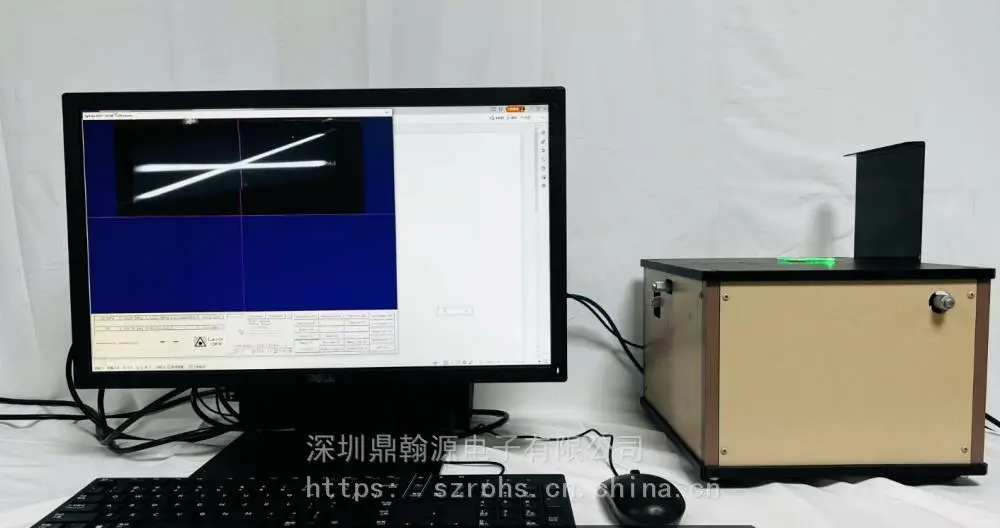

SLP-2000 散乱光玻璃应力仪 ,该机器现由日本折原株式会社研究所研发改进并制造，最初使用该机器的有蓝思科技、APPLE集团等，机器属无损检测，使用操作方便，既简短了测量过程所需时间，又对玻璃生产过程进行及时监控，机器很好的分析二次化学钢化玻璃的内应力情况，进而判断产品的钢化程度，故该款机器的问世对于二强钠离子化学钢化玻璃的生产行业来说是一个不可或缺的测量工具,日本的该项技术也是***的***。

散乱光弹性法是利用通过玻璃内部应力的双折射来改变极化激光束的延迟，并且散乱光的强度随着激光束的延迟的变化而改变，通过偏振光光路上因激光束的延迟而出现的光程差和偏振特性来计算表面压应力和压应力层厚度。

SLP-2000散乱光应力仪工作原理：

散乱光弹性法是利用通过玻璃内部应力的双折射来改变极化激光束的延迟，并且散乱光的强度随着激光束的延迟的变化而改变，通过偏振光光路上因激光束的延迟而出现的光程差和偏振特性来计算表面压应力和压应力层厚度。对散乱光弹性法测量化学钢化玻璃的表面应力的理论依据、测量技术等进行了介绍。

在智能手机、平板电脑等电子产品领域，化学钢化超薄玻璃的需求不断增加，而玻璃是易碎材料，要提高或保持强度和抗破碎能力，必须正确认识应力分布。如何***测量化学钢化玻璃的表面压应力(CS)和压应力层厚度(DOL)，是当下一个迫切需要解决的问题。

散乱光弹性技术是适用于多次离子交换、复杂压应力层化学钢化玻璃的一种表面应力测试方法，并且进行测量时无损耗，节省时间和人力。相对于目前应用较多的光波导技术而言，有以下明显优势：

(1) 适用性广，不依赖于玻璃表面内折射率的分布；

(2) 检测的精度高，并且可以对弯曲玻璃、不规则形状的玻璃进行表面应力检测；

(3) 空间分辨***，在测量化学钢化玻璃产品的过程中，激光光斑的直径约10 fim,易于对光程差的观 察与调整，保持产品在更高水平的一致性，减少测量误差；

(4) 对玻璃应力层深度敏感度高，可以***的检测玻璃应力层深度。

其不足之处在于对玻璃表面较表层应力大小检测不够***，这是由于激光的光斑直径有限，并且也容易受到玻璃表面状况的影响，如刮痕、灰尘、污渍等M对于目前化学钢玻璃应力的测试，可以结合多种测量方法，如将光波导效应测量化学钢化玻璃表面较大应力值CS和散乱光弹性技术测量化学钢化玻璃的较大应 力层深度DOL这两种方法相结合，从而更加***表征玻璃的钢化性能指标。

1. 设备名称：散乱光光弹性应力仪

2. 设备型号：SLP-2000（518nm）

3. 主要技术规格：

3.1 利用散乱光光弹性的原理来测量以往无法测量的锂钠离子交换的化学强化玻璃。

3.2 若表面附近有钾离子层，可以与表面应力计FSM-6000的数据进行相结合来分析断面的应力分布。

3.3 应力测量范围：0-2000MPa

3.4 应力测量精度：从表面起深度50um以上 ±10MPa（标准片为基准）

3.5 应力层深度测量范围：10-600um

3.6 应力层深度测量精度：±10um（标准片为基准）

3.7 光源：LD  520±10nm   30mw   Class 3B

3.8 测量对象：化学强化玻璃、2段强化玻璃、物理强化玻璃

3.9 测量形状：平面-1000R   10 x 10mm以上

3.10 三棱镜折射率：1.518@518nm

3.11 PC：专用（OS、测量软件安装完成）

3.12 OS：Windows10

3.13 尺寸：W320*D280*H220mm（本体）

3.14 重量：10kg（本体）

注：不要配备打印机
