室内篮球场LED照明灯布置方案

我司是球场LED灯具生产厂家

设计理念：为响应国家建立节能减排型社会的要求，LED照明灯开始在迅速进入人们的视线，LED作为节能照明设备，越来越受到人们的关注。本人根据相关球场工程的安装案例特设计套室内球场的LED照明替代传统金卤灯的相关方案供大家参考。

本方案灯具主要适用：室内篮球场、羽毛球馆、网球馆。

建议使用单位：企业员工球场，单位室内球场，体育场馆，训练场馆，一般性室内比赛场馆。

本方案相关球场参考数据：

        整体场馆尺寸：长：36米宽：24米  高：10米

        球场比赛场地：长：28米宽：15米（标准尺寸）

（以上数据为室内篮球场地）

注：室内篮球场的结构变化繁多，场地大小，房顶高度，能提供场地实际情况，本公司可根据情况而量身设计。

室内篮球场LED灯具布置平面图








本方案合计使用32套150w篮球场专用LED灯

中间部分为比赛场地区域，照度要求较高，采用密集布置，整个比赛区域两侧上方布置30套160wLED投光灯

四周为观众席或休息区，范围较小，照度要求相对较低，因此不予考虑布置灯具。

采用双线路控制：比赛区域与观众、休息区域分开控制，平时训练时可不开观众席的灯具，达到更加节能的地步。

布线图：

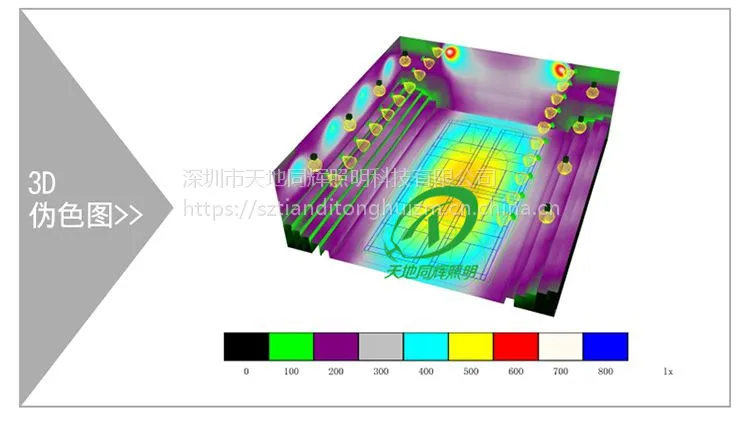

模拟照明效果的公式支持

    E=ΦNKCU /A

其中E——表示平均照度

  Φ——表示单个灯具的总光通量

   N——表示灯具的总数量

K——维护系数：随着灯具中反射器和玻璃的受污染，以及光衰

    等，经过一段时间的使用后照度会有相对的下降，因此必

    须要先估算在内，按照场馆环境，灯具的维护系数为0.8；

Cu——灯具射出的光通量利用系数，取0.5的值。

A——表示场地面积

比赛区域平均照明计算：

E（平均照度）=15500lm x 20盏 x 0.8 x 0.5 / 28m x 15m= 295 Lux

注：以上计算数据表明，本方案已完全达到室内篮球场标准照度要求，可完全替代甚至超越原金卤灯400w的照度要求

LED灯具与传统金卤灯的对比具有的优点：

1、使用寿命长，目前市场上的金卤灯是质保期主要在一年左右，而LED的质保期在两年以上

2、 自耗功率小：LED灯具的自耗功率仅为金卤灯的10分之一

3、  维护成本低：LED灯具可做到3年免维护，而金卤灯因为其自身的原因基本上必须达到一年更换一次光源2年更换一次整流器，灯具维护成本以及人工成本大大提高。

室内篮球场LED照明灯选用灯具：

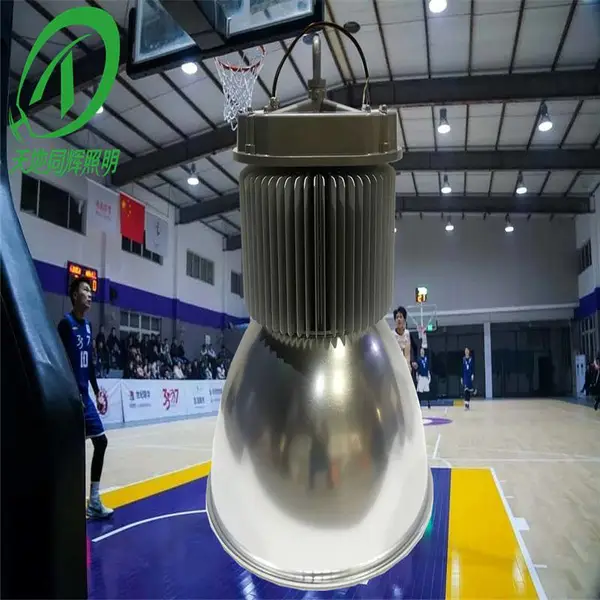

名称：篮球场专用LED灯

附表对比：

160WLED灯与400W金卤灯性能参数对比

节能效益计算：

1、节省电费比较

按每天用电5小时，1年365天计算，每度电为1.0元，以现有灯具数量为例：

160WLED投光灯：0.16度/支×5小时×365天×1.0元×20套=5840元；

400W金卤灯：0.485度/支×5小时×365天×1.0×20套=17702.5元;

以上计算得出：20盏160wLED投光灯1年节电费用：

160wLED投光灯比400W金卤灯每年节约17702.5元-5840元=11862.5元，省电67%

两年共节省电费：1年11862.5元×3年=35587.5 元

注：以上未计算后期的维护成本，按照金卤灯的维护成本，20套金卤灯两年的维护成本也要好几万元。
