J30JZ系列低插拔力微型矩形电连接器

产品特点

由西安锦宏电子有限公司开发生产的该系列产品的外型尺寸较同规格J30J常规产品外形尺寸小；长度短5mm（min),宽度小2.9mm(min),高度低2mm（min)。体积仅有J30J常规产品的40%左右，是一种结构合理可靠的微式矩形电连接器。

芯数：有9、15、21、25、37、51、66、74、100芯九种规格；

接触件网络（从对接端面看）：间距1.27mm，排距1.1mm；

插头端采用低插拔力绞线式弹性插针，插拔力低，接触可靠性高，机械寿命长；

接触件尾端形式：压接式、焊杯式、直插式、弯插式；

导线线芯截芯面积0.1mm?-0.15mm?.此外，还可采用线芯截面积为0.07mm?的导线，但产品型号需特殊注明。

产品性能符合GJB2446的要求。

【西安锦宏电子有限公司    余睿  13519124299】

主要技术特征

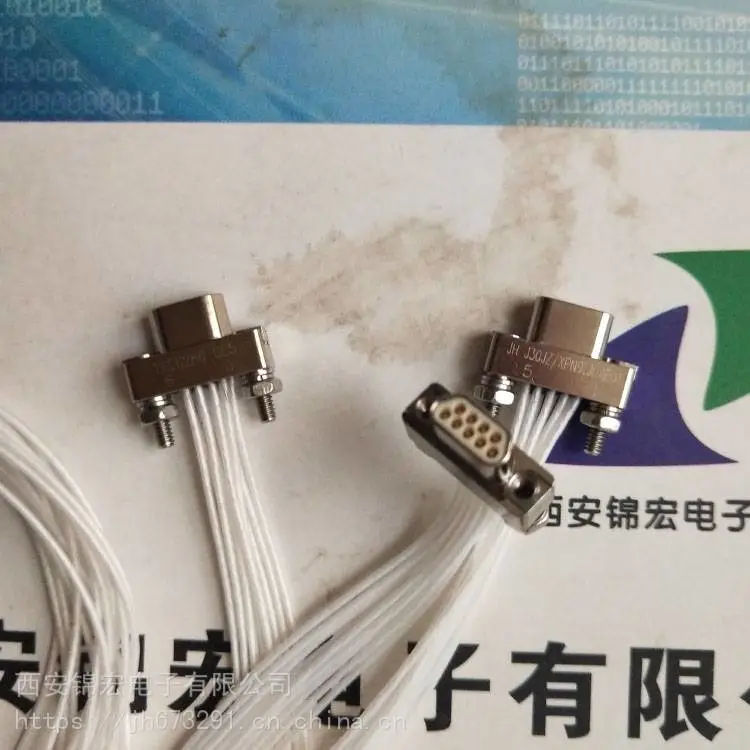

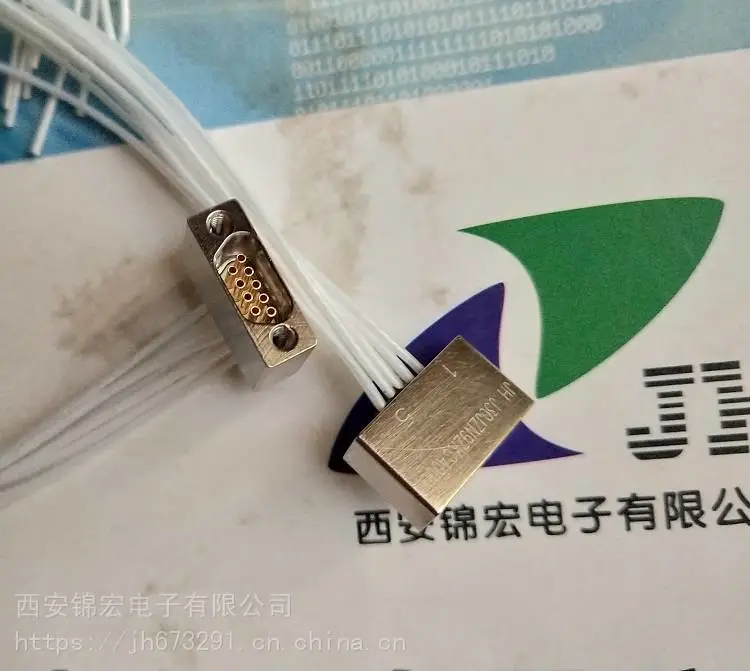

自由端壳体结构产品：

芯数：9、15、21、25、31、37、51、66、74、100

J30JZ/XN9TJCAL01           J30JZ/XN15TJCAL01

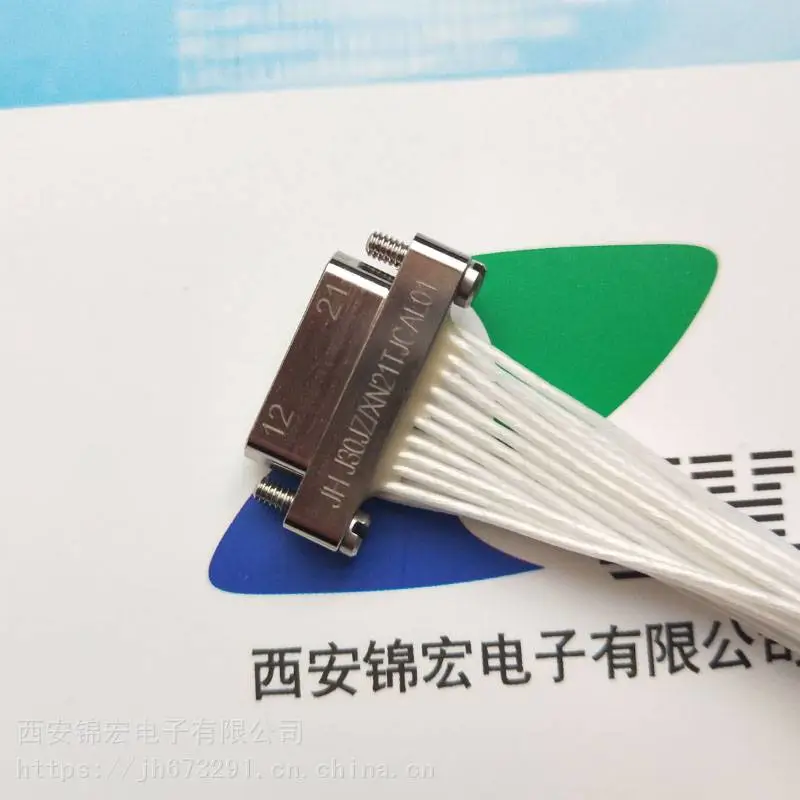

J30JZ/XN21TJCAL01          J30JZ/XN25TJCAL01

J30JZ/XN31TJCAL01          J30JZ/XN37TJCAL01

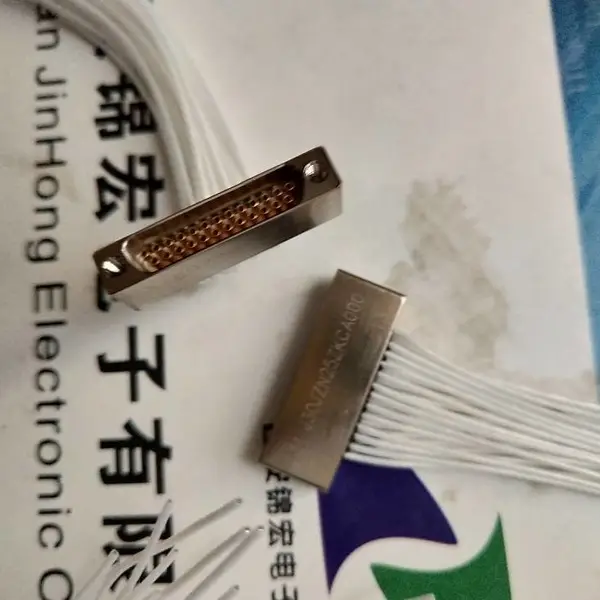

J30JZ/XN51TJCAL01          J30JZ/XN66TJCAL01

J30JZ/XN74TJCAL01          J30JZ/XN100TJCAL01

插头J30JZ/X压接基本式：J30JZ/XN□TJCAL01

主称代号：J30JZ- 体积较J30J系列同规格常规产品小的微型矩形电连接器；

J30JZ/X- J30JZ系列轻插拔力微型矩形电连接器；

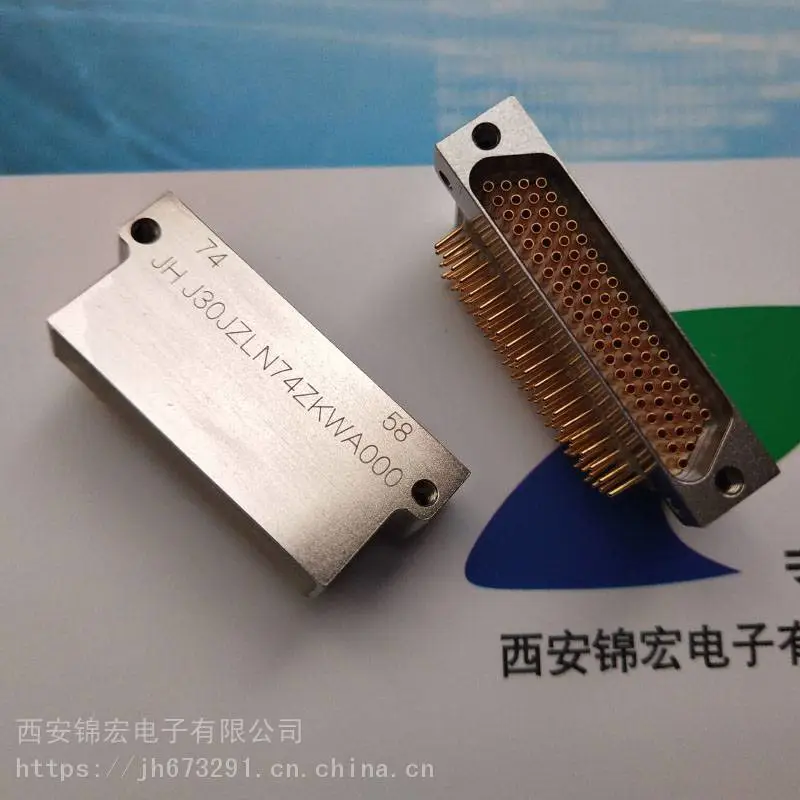

外壳结构：P-垂直安装结构    L-水平安装结构   不表示-自由端壳体结构；

材料和表面处理：N-铝合金电镀镍    G-铝合金金镀镉   S-不锈钢钝化

接触件数目：9、15、21、25、31、37、51、66、74、100芯

连接器与接触件种类：TJ—插头装插针；

 ZK—插座装插孔；

（TJ、ZK为固定搭配）

接触件尾端形式：CA-压接；  SA-焊接；  NA-直插印制板； WA-弯插印制板；
