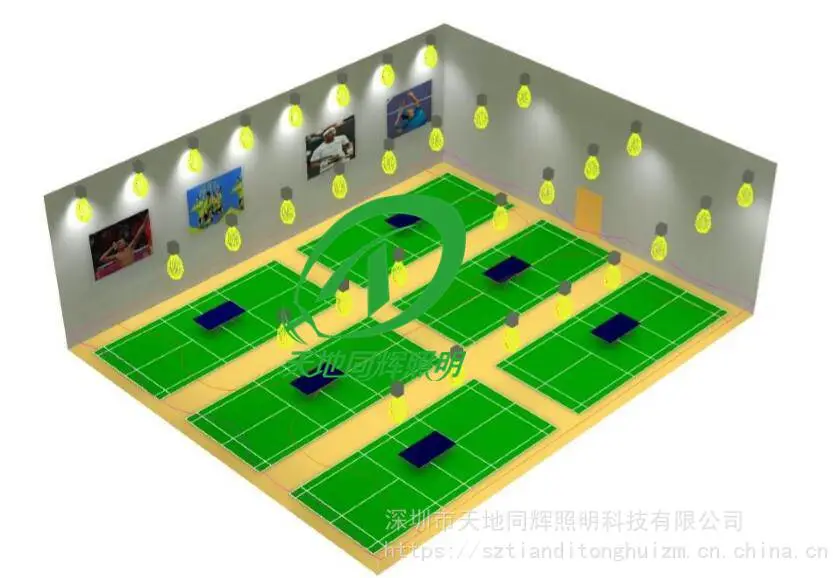

羽毛球场布灯设计及效果

 假设场地：多片场地相连，按照高度8-10米

方案一：

单个场地布置：

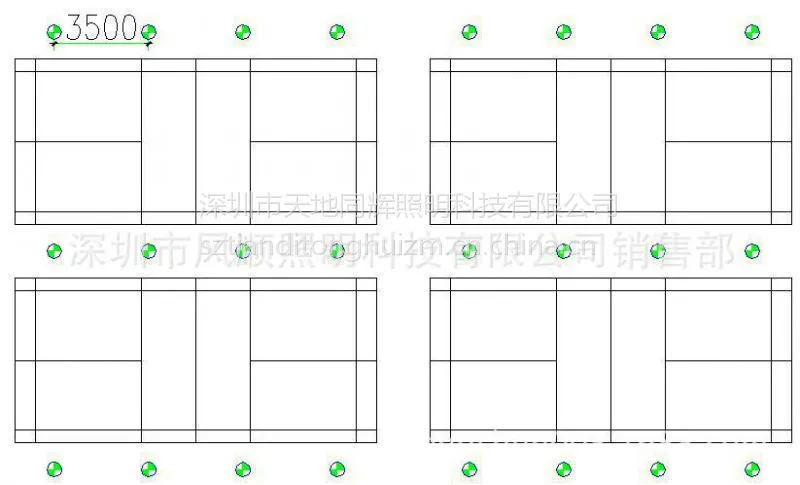

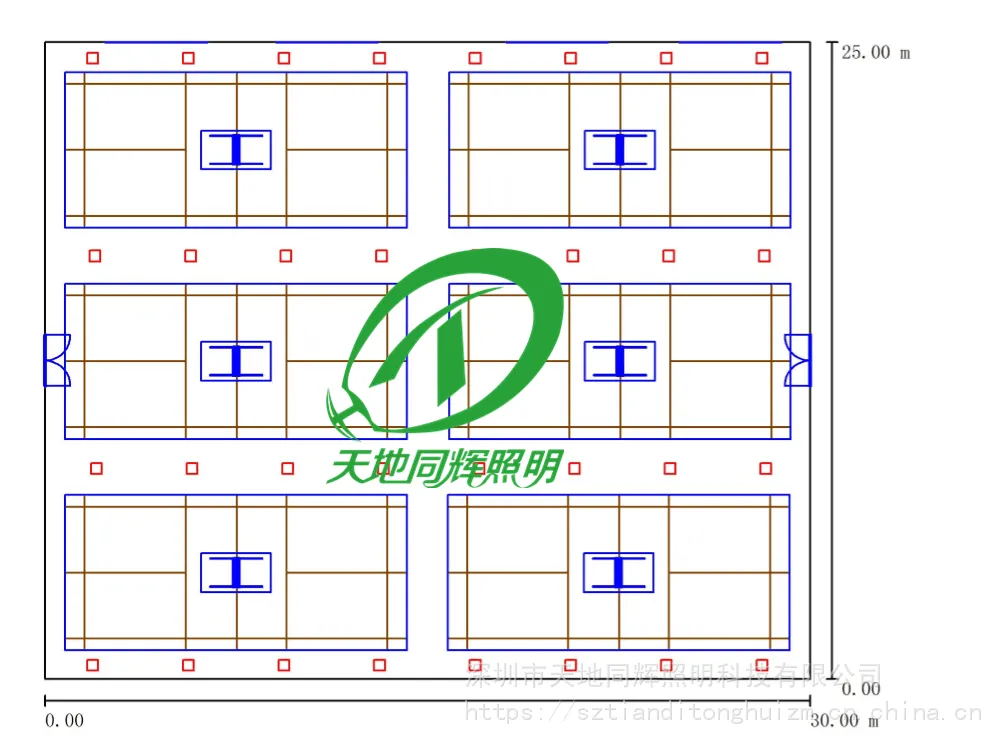

相连场地布置图：

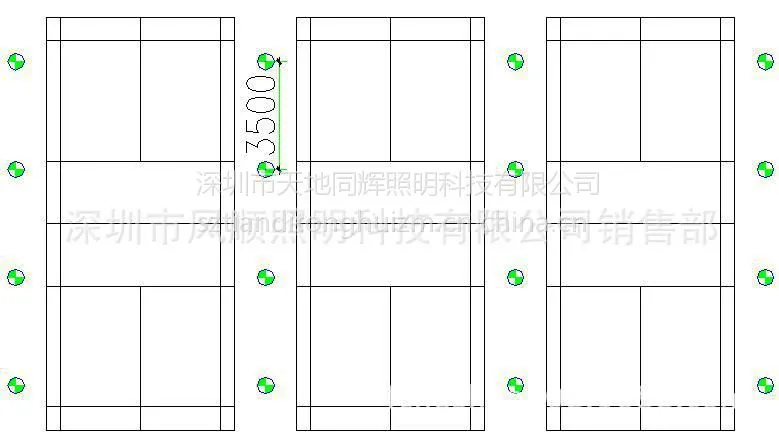

相连并排场地：

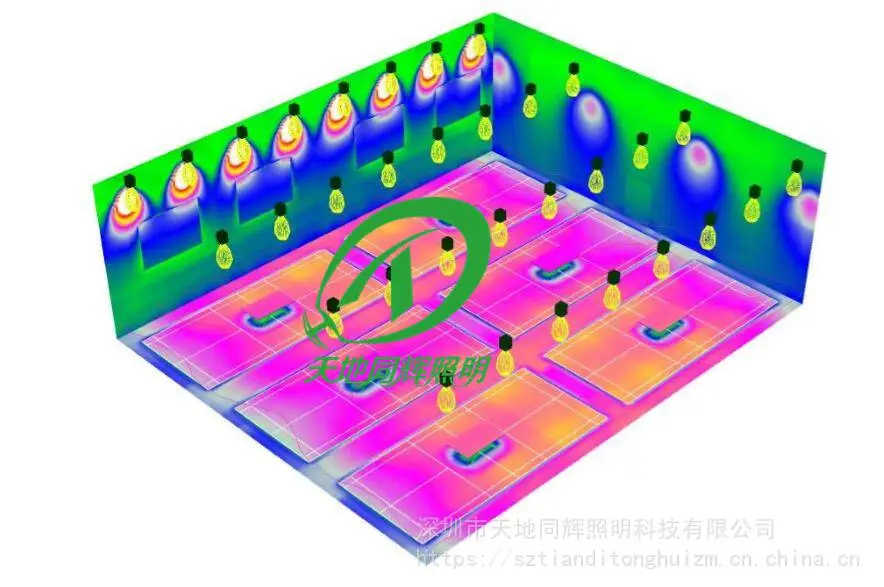

模拟照明效果的公式支持

       E=ΦNKCU /A

其中E——表示平均照度

    Φ——表示单个灯具的总光通量

    N——表示灯具的总数量

K——维护系数：随着灯具中反射器和玻璃的受污染，以及光衰

      等，经过一段时间的使用后照度会有相对的下降，因此必

      须要先估算在内，按照场馆环境，灯具的维护系数为0.8；

Cu——灯具射出的光通量利用系数，取0.5的值。

A——表示场地面积

E（平均照度）=15000lm x 6盏 x 0.8 x 0.5 / 14 x 7= 367 Lux

方案二：

单个场地布置：

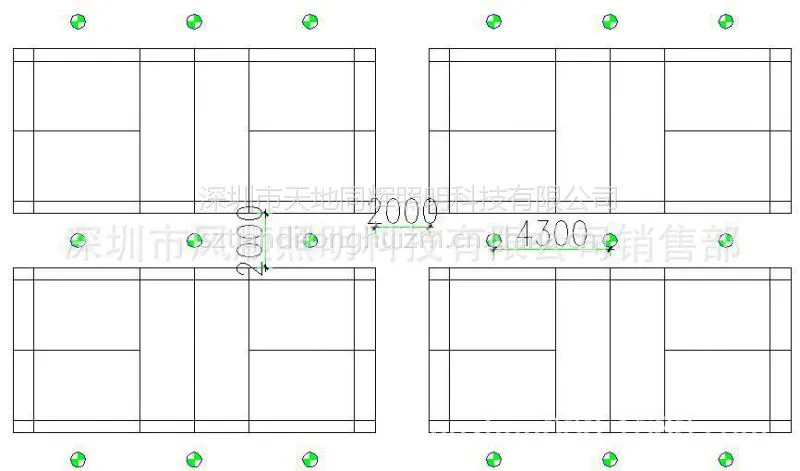

相连场地布置图：

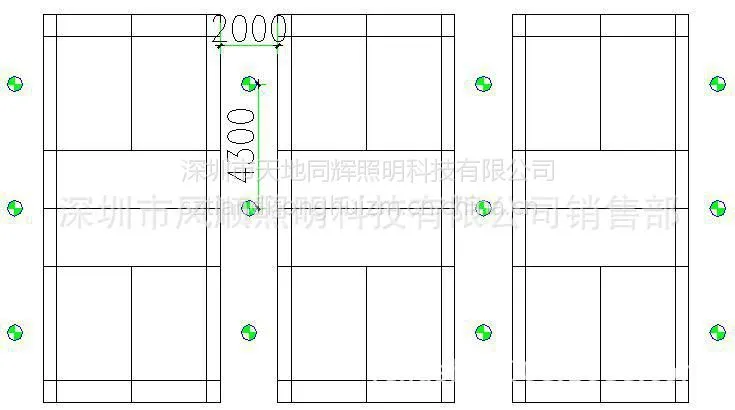

相连并排场地：

模拟照明效果的公式支持

       E=ΦNKCU /A

其中E——表示平均照度

    Φ——表示单个灯具的总光通量

    N——表示灯具的总数量

K——维护系数：随着灯具中反射器和玻璃的受污染，以及光衰

      等，经过一段时间的使用后照度会有相对的下降，因此必

      须要先估算在内，按照场馆环境，灯具的维护系数为0.8；

Cu——灯具射出的光通量利用系数，取0.5的值。

A——表示场地面积

E（平均照度）=15000lm x 8盏 x 0.8 x 0.5 / 14 x 7= 489 Lux

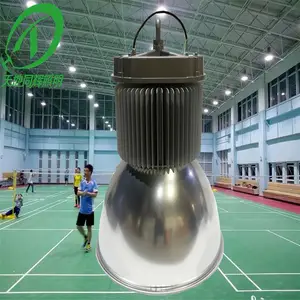

选用灯具参数：

部分应用案例
