| 品牌:济南永测 | 型号:YAW-300C | 类型:全自动压力试验机 |
| 测量范围:4%-*** | 测量精度:1级 | 最大负荷:300KN |
| 重量:450kg | 适用范围:水泥的抗折抗压试验机 | 加工定制:否 |
全自动抗折抗压试验机YAW-300C
技术方案书
一、简介
测控系统采用高精度数字伺服阀,具有力闭环控制功能,能够实现等载荷速率加载或等应力速率加载,控制精度高,可靠性好,完全满足GB/T 17617《水泥胶沙强度检验方法(***方法)》要求,采用微机实现电子测量、自动完成抗压强度试验,自动计算和打印报告, 广泛应用于建筑行业和水泥生产企业。

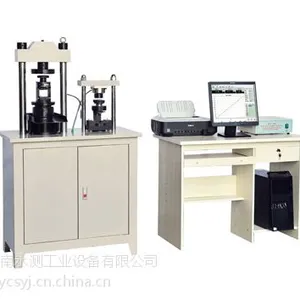

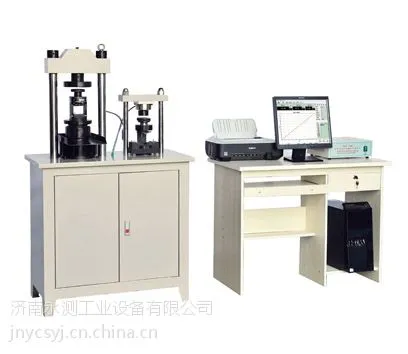

外观示意图
二、 液压系统
本机采用双油缸,控制精度、测量精度高。油箱内的液压油通过电机带动高压泵进入油路,流经单向阀、高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力的控制。
三、 测力系统
- 采用高精度放大器及A/D转换器,全程不分档,实时显示载荷、峰值、加载速度及强度;
- 采用PID闭环控制策略实现恒速加载,实时显示加载曲线
- 自动间隔计时和连续试验;
- 查询、打印试验结果灵活方便;
四、软件描述
(1)主界面
(2)结果查询
(3)报表模版
五、安全保护装置
当试验力超过试验力的3%时,过载保护,油泵电机停机。
当活塞升起达到上极限位置时,限位保护,油泵电机停机。
六、 主要性能技术指标
名称 | 抗压 | 抗折 |
试验力(kN) | 300 | 10 |
试验力测量范围(kN) | 20-300 | 1-10 |
试验力示值相对误差 | < 示值的±1% | < 示值的±1% |
上下压板间距(mm) | 250 | 190 |
活塞行程(mm) | 80 | 60 |
立柱间距(mm) | 120 | 180 |
压盘尺寸(mm) | Φ155 | 100*170 |
主机外形尺寸(mm) | 900*460*150 | ----- |
电机功率(kW) | 0.75 | ----- |
总重量(kg) | 450 | ----- |
七、出厂标准配置清单
名称 | 数量 | 备注 |
试验机主机 | 1台 | 含双油缸、电机、油泵、伺服阀 |
计算机 | 1台 | 联想品牌商用机 |
打印机 | 1台 | 喷墨式 |
测控系统 | 1台 | ---------- |
力传感器 | 1只 | ----------- |
电器控制系统 | 1套 | ----------- |
水泥抗折夹具 | 1件 | 针对水泥标准试块40*40*160 |
上下压盘 | 1套 | ----------- |
说明书合格证装箱单 | 1套 | ----------- |
八、 技术情报和资料的保密
1. 本技术方案属于我公司技术资料,用户应对我方提供的技术情报和资料承担保密义务,不论本方案是否采用,本条款长期有效;
2. 我方对用户提供的技术情报和资料亦应承担保密义务。
