品牌:乔邑 | 型号:ZJHM | 加工定制:是 |
材质:铸钢 | 连接形式:法兰 | 公称通径:20-300mm |
适用介质:水、 蒸汽、 油品、 弱酸碱介质 | 压力环境:高压 | 工作温度:常温 |
流动方向:单向 | 驱动方式:气动 | 零部件及配件:配件 |
形态:柱塞式 | 类型(通道位置):直通式 | 标准:国标 |
密封形式:软密封型 | 规格:DN20-300 |
上海乔邑阀门制造有限公司是【ZJHM精小型气动薄膜套筒调节阀】的生产厂家,备有大量现货以出厂价销售!公司恪守“质量、诚信经营”的宗旨,为客户提供物美价廉的产品和完善的售后服务,欢迎咨询选购!

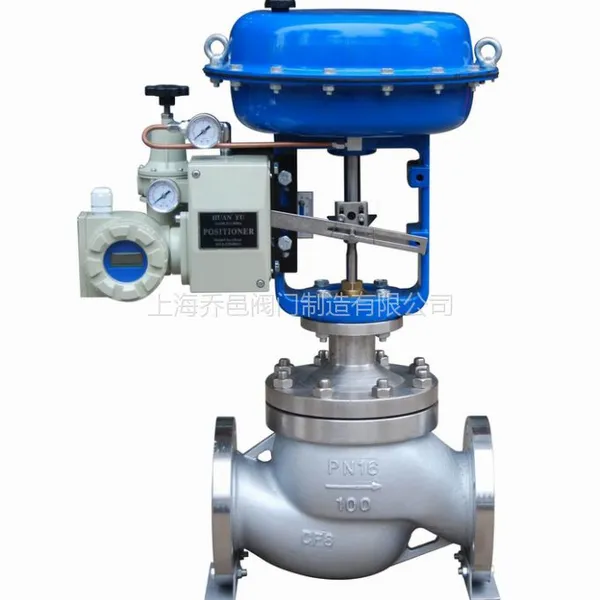

ZJHM气动薄膜套筒调节阀
一、气动薄膜套筒调节阀产品概述
气动薄膜套筒调节阀特别适用于泄露量要求不高、阀前后压差较大的场合。气动套筒调节阀主要特点如下:

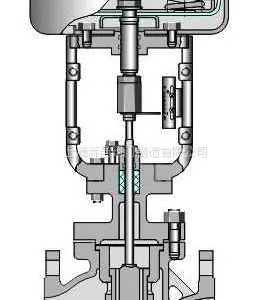

ZJHM系列精小型气动薄膜套筒调节阀是采用双密封结构,由多弹簧气动薄膜执行机构和低流阻精小型套筒调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。精小型阀体流道呈S流线型,气动套筒调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性***、维护方便等优点,可用于苛刻的工作条件:
(1)采用平衡型双密封阀芯,不平衡力下,允许压差大,操作稳定。(2)阀芯导向面大,可改善由涡流和冲击引起的振荡。
(3)比普通的单、双座调节阀噪声降低10dB左右。
(4)结构简单,装拆维修方便。

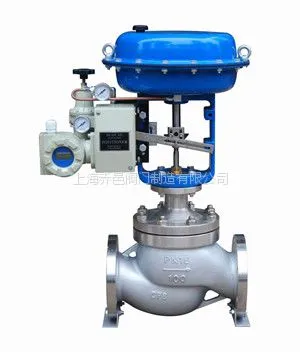

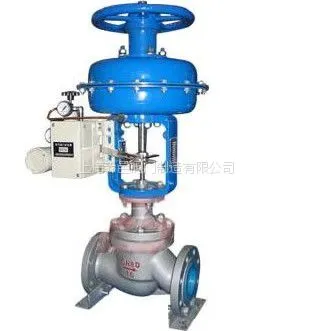

气动薄膜套筒调节阀 | 气动薄膜套筒调节阀 |
二、气动薄膜套筒调节阀主要技术参数
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数(KV) | 直线 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
等*** | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
允许压差(MPa) | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
阀盖形式 | 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) | |||||||||||||
压盖形式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
阀芯形式 | 平衡式阀芯(套筒导向) | |||||||||||||
流量特性 | 直线性、等***比 |
三、气动薄膜套筒调节阀执行器技术参数
配置执行器类别 | ZHA/B多弹簧簿膜执行机构 | ||||
执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
弹簧范围(KPa) | 20~100(标准)、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140~400KPa | ||||
气源接口 | RC1/4" | ||||
环境温度 | -30~+70℃ | ||||
可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
作用形式 | 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |
四、气动薄膜套筒调节阀主要零件材料
1 | 阀体 | WCB | 304 | 316 | 316L |
2 | 垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
3 | 套筒 | 304 | 304 | 316 | 316L |
4 | 阀芯 | 304 | 304 | 316 | 316L |
5 | 密封中垫 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
6 | 阀盖 | WCB | 304 | 316 | 316L |
7 | 阀杆 | 304 | 304 | 316 | 316L |
8 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
9 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
10 | 填料压盖 | WCB | 304 | 316 | 316L |
五、气动薄膜套筒调节阀主要性能指标
项目 | 不带定位器 | 带定位器 | ||
基本误差% | ±5.0 | ±1.0 | ||
回差% | 3.0 | 1.0 | ||
死区% | 3.0 | 0.4 | ||
始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
始点 | ±5.0 | ±1.0 | ||
气关 | 始点 | ±5.0 | ±1.0 | |
终点 | ±2.5 | ±1.0 | ||
额定行程偏差% | ≤2.5 | |||
泄露量L/h | 0.01%×阀额定容量 | |||
可调范围R | 30:1 |

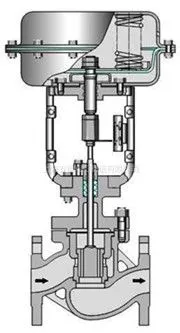

六、气动薄膜套筒调节阀外形图
|
气动薄膜套筒调节阀外形尺寸图 |
七、气动薄膜套筒调节阀安装连接尺寸
公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
H2 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
H3 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
L1 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
A | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
D | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 |
上海乔邑阀门为您提供专业的【ZJHM精小型气动薄膜套筒调节阀】解决方案,如有任何疑问,我们将尽心尽力为您解答!本文中所有文字、数据、图片均只适用于参考,若需要了解更多的性能参数、结构尺寸、价格等详情,请与我们联系!
