无堵塞排污泵

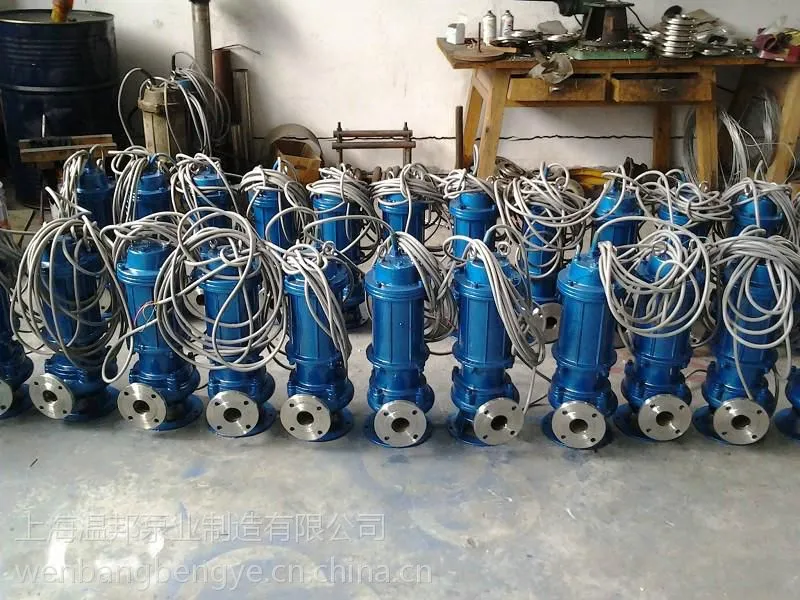

无堵塞排污泵，是引进国外高效节能无堵塞排污泵和国内技术力量研制而成，各项性能指标均达到国外同类产品技术水平，由于采用独特的单通道叶轮，动密封采用两组特殊材料的硬质合金机械密封装置，具有无堵塞；经久耐用、型线准确，使用维修方便，效***，节能***，是我国泵类更新换代的产品。

中文名

无堵塞排污泵

行    业

机械制造

材    质

不锈钢

目录

• 1结构简介

• 2产品优点

• 3产品特点

• 4结构及工作原理

• 5主要用途及型号说明

• 6副叶轮密封技术的应用

• 7设计技术的应用

1

结构简介

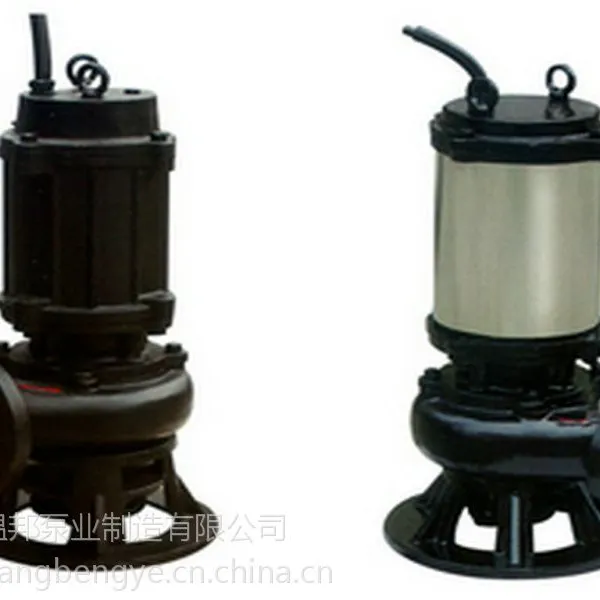

该系列无堵塞排污泵，为满足用户配套的不同要求，材质有铸铁、不锈钢，并可配防爆电机，结构由电动机、水泵组成。

1、电机采用Y系列异步电机，B级绝缘。

2、无堵塞排污泵<部分，水泵位于电机另一端，水泵叶轮为单叶片，大通道、排污力强，不易堵塞，抽送含有纤维物质及悬浮固体颗粒杂质的污浊液，采用双端面机械密封，以***输送介质无泄露。<>

2产品优点

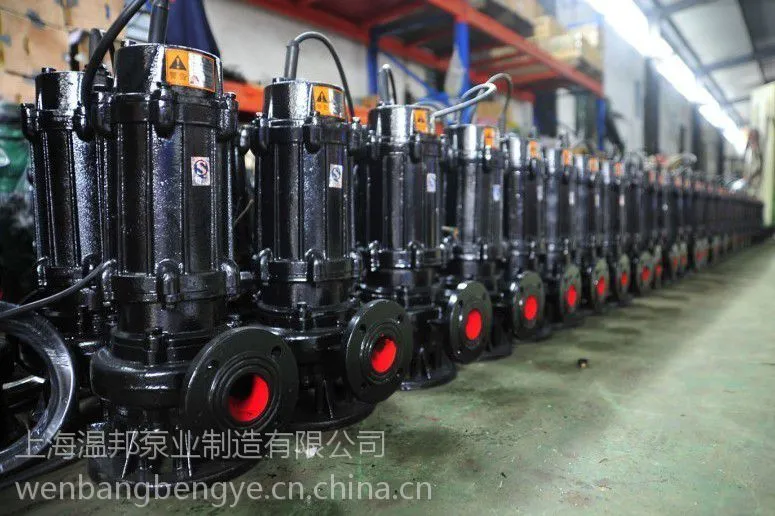

无堵塞排污泵是一种泵与电机连体,并同时潜入液下工作的泵类产品,与一般卧式泵或立式污水泵相比,无堵塞排污泵有以下几个方面的优点:1.结构紧凑、占地面积小。排污泵由于潜入液下工作,因此可直接安装于污水池内,无需建造专门的泵房用来安装泵及机,可以节省大量的土地及基建费用。

2.安装维修方便。小型的排污泵可以自由安装,大型的排污泵一般都配有自动藕合装置可以进行自动安装,安装及维修相当方便。

3.连续运转时间长。排污泵由于泵和电机同轴,轴短,转动部件重量轻,因此轴承上承受的载荷(径向)相对较小,寿命比一般泵要长得多。

4.不存在汽蚀破坏及灌引水等问题。特别是后一点给操作人员带来了很大的方便。

5.振动噪声小,电机温升低,对环境无污染。

3产品特点

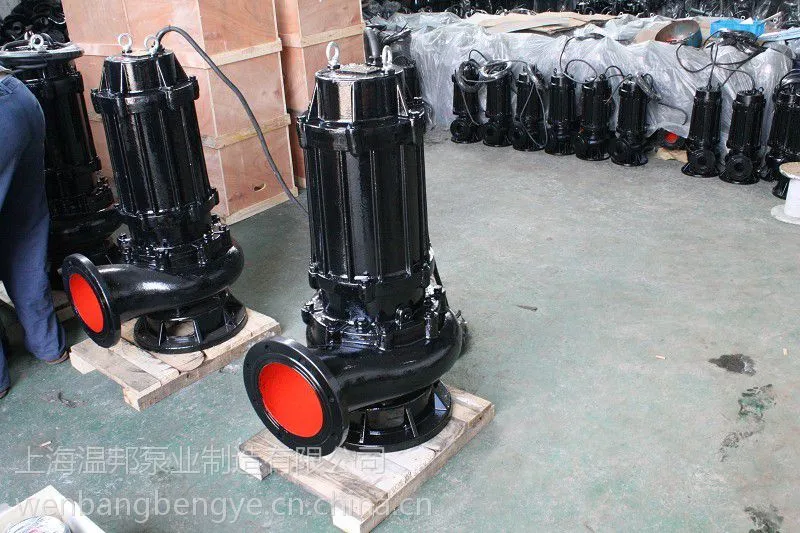

1、采用双叶片叶轮结构，大大提高了污物的通过能力

2、机械密封采用新型磨檫副，并长期处入油室内运行；

3、整体结构紧凑、体积小、燥声小、节能***，检修方便，方便用户更换；

4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；

5、可根据用户需要配备安装方式，它给安装、维修到来***的方便，人可不必此为而进入污水坑；

6、能够在设计范围内使用，而***电机不会过载；

7、该泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支；

4结构及工作原理

ZW系列自吸无堵塞排污泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。

泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，有关当局内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

5主要用途及型号说明

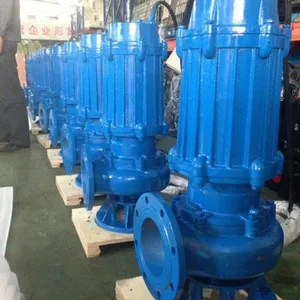

该系列无堵塞排污泵，适用于输送工业废水和城市生活污水，它的优点是具有较强的自吸能力，吸入管路无需装底阀，能输送含有固体颗粒和含有纤维材料的污水，除适用输送污水外，还适用于作疏水泵，纸浆泵，过滤冲洗冷凝循环泵，灌溉用泵等，广泛应用于矿山、建筑工地、医院、宾馆、污水处理等场合。适用于介质温度0-250度。

6副叶轮密封技术的应用

所谓的副叶轮流体动力密封是指在泵的叶轮后盖板背面附近同轴反方向安装一开式叶轮。当泵工作时,副叶轮随泵主轴一起旋转,副叶轮中的液体也会一起旋转,转动的液体会产生一个向外的离心力,这个离心力一方面顶住流向机械密封处的液体,降低了机械密封处的压力。另一方面阻止介质中的固体颗粒进入机械密封的摩擦副中,减少机械密封磨块的磨损,延长了其使用寿命。副叶轮除了起到密封作用外,还可以起到降低轴向力的作用,在潜污泵中轴向力主要是由液体作用在叶轮上的压差力和整个转动部分的重力所组成,这两个力的作用方向是相同的,合力是由两个力相加而成。可以看出,在性能参数完全相同的情况下,潜污泵的轴向力比一般卧式泵要大,而平衡难度比立式泵要难。所以在潜污泵中,轴承容易损坏其原因也是与轴向力大有着很大的关系。而如果安装了副叶轮,液体作用在副叶轮上压差力的方向是与上述两力的合力相反的,这样可以抵消一部分轴向力,也就起到了延长轴承寿命的作用。但是使用副叶轮密封系统也有一个缺点,那就是在副叶轮上要消耗一部分能量,一般在3%左右,但是只要设计合理,完全可以把这部分损失降低到***限度。

7设计技术的应用

在一般的离心泵中,功率总是随着流量的增加而增加的,也就是说,功率曲线是一根随流量增加而上升的曲线,这对泵的使用会带来一个问题:当泵在设计工况点运行时,一般来说,泵的功率小于电机额定功率,这台泵的使用是安全的;但是当泵扬程降低时,流量就会增加(从泵的性能曲线可以看出),功率也随之增加。当流量超过设计工况点流量并到达一定值时,泵的输入功率可能会超过电机额定功率而造成电机过载而烧毁。电机过载运行时要么保护系统动作使泵停止转动;要么保护系统失灵使电机烧毁。泵的扬程低于设计工况点扬程使用的情况,在实际中也是经常会遇到的,一种情况是在泵选型时,泵的扬程选得过高,而实际使用时泵是降低扬程使用的;另一种情况是,在使用中泵的工况点不太好确定,换句话说泵的流量需要经常进行调节;还有一种情况是泵需要经常改变地点使用。这三种情况者陌可能使泵过载而影响泵的使用可靠性。可以这么说,对于没有全扬程特性的泵(包括排污泵),其使用范围会受到很大程度上的限制。所谓的全扬程特性(也称无过载特征)是指功率曲线随流量增加而上升的速度非常缓慢,更理想的是当流量增加到某一定值时,功率不但不会再上升,反而会有所下降,也就是说功率曲线是一根有驼峰的曲线,如果这样的话,我们只要选择电机额定功率略超过驼峰点的功率值,那么在0流量到流量的整个范围内,你无论在那一个工况点上运行,泵的功率都不会超过电机功率而使泵过载,对于具备这种性能的泵,无论是选型还是使用时,都会非常方便和可靠。另外电机功率也不需配得过大,可以节省可观的设备费用。

建筑物内使用的排水泵有潜水排污泵、液下排水泵、立式污水泵和卧式污水泵等。由于建筑物内一般场地较小，排水量不大，排水泵可优先采用潜水排污泵和液下排水泵，其中液下排污泵一般在重要场所使用；立式污水泵和卧式污水泵要求设置隔震基础、自灌式吸水、并占用一定的场地，故在建筑中较少使用。

◆
