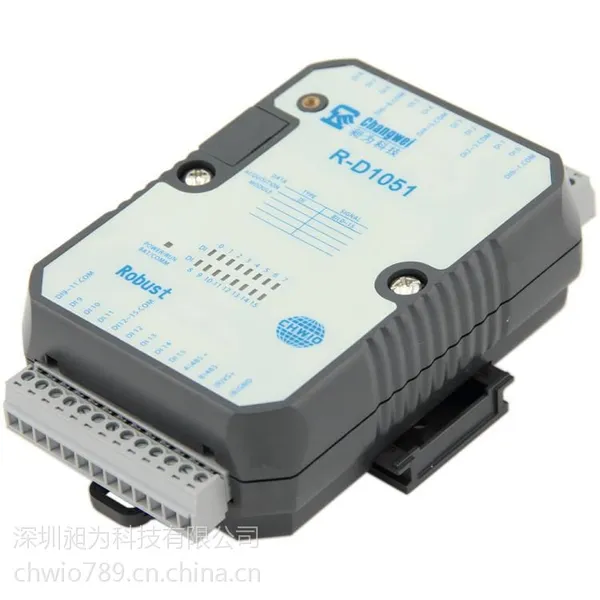

R-D1051,RS485型16路隔离型开关量输入模块

▲ RS-485通讯介面，地址支持1~255

▲ 16路隔离型开关量输入通道（支持通断信号与高低电平信号）

▲ 支持标准Modbus RTU / ASCII通讯协议

▲ LED指示灯直观显示输入状态

▲ 隔离电压：5000 V DC

▲工业级设计，支持操作温度宽温：-20 ~ +75 °C

▲ 双看门狗计时器，工作更加稳定可靠

▲ 防雷击浪涌保护、ESD静电防护、EFT脉冲保护

▲ 免费提供PC端设置和监控组态软件CHWIO Utility

开关量输入接口
（DI） 通道数 16
 输入类型 开关量输入（支持通断信号与高低电平信号）
 通道隔离度 5000V DC
 逻辑状态1(高电平)  3.5V～30V DC
 逻辑状态0(低电平）  ≤1V DC
串口通信参数 接口类型 RS485
 波特率 1200～230400bps；默认为9600bps
 数据位 8
 校验位 None（默认），Odd， Even
 停止位 1（默认），2
 通讯协议 Modbus RTU（默认），Modbus ASCII
 地址范围 1-255；默认为1
 过流过压保护 ±60V DC，0.17A
电源参数 电源规格 10～30V DC ，反接保护
 功耗 1.66W（24V DC）
 过流过压保护 ±60V DC，1.1A
抗干扰、抗静电、
防雷保护 ESD   16kV Air Discharge
 EFT Power Line: 4kV
 防雷保护级别 IEC 1000-4-5，Level 4：4.0 kV
工作环境 工作温度 -20℃～+75℃
 储存温度 - 25℃～+85℃
 相对湿度 10～90%RH，不凝露
其他 显示屏/ 指示灯 LED指示灯
 双看门狗计时器 System m & Comm.
 尺寸 118 mm x 76.5 mm x 38.5 mm
 外壳材质 ABS工程塑料
 安装方式 标准DIN导轨安装
 保修 3年质保
