| 品牌:温州博源 | 型号:LPG-U | 原理:真空过滤 |
| 用途:空气过滤 | 样式:立式 | 性能:精密过滤、 高效过滤 |
| 适用对象:水 | 适用对象性质:弱腐蚀性、 腐蚀性、 低温物料 | 滤料类型:砂棒 |
| 过滤器类型:管式 | 主体材质:不锈钢 | 适用范围:汽车、 化工、 石油、 制药、 轻工、 电镀、 冶金、 染料、 纺织、 其他 |
| 有效过滤面积:5m2 | 外形尺寸:65mm | 规格:65 |

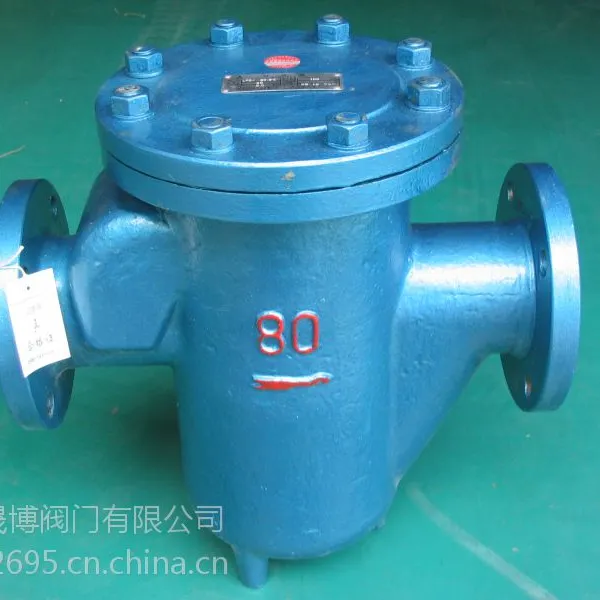

U型过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
U型管道过滤器广泛用于蒸汽、空气、水、油品等系统管道中,保护各种计量仪器、泵机、阀门、蔬水器等设备。压力损失小,流通面积大,抗污性强,排污方便,排污方便。
U型过滤器操作步骤:
①在排污前先把过滤器前阀门,关小流量,进行排污
②排污时把转向阀转向冲洗方向,水从转向阀前部进入,往过滤网外部流过,然后又从过滤网外部进入转向阀后部,杂物全部集中到排污口上,然后再打开排污阀进行排污,起到了自动反冲洗过滤器全部功能。
工作原理:
U型过滤器是直接连入管道使用。在生产过程中,流体会随着管道流经U型过滤器,液体先通过桶体而后进入滤篮,流体从滤篮的缝隙中流出,直至过滤器的出口被排出,流体中的固体杂质颗粒为滤篮所阻挡,与流体分离完成过滤。使用一段时间后,固体杂质在滤篮中堆积,这时只要旋开主管底部的螺塞,将桶体内的液体排净,拆卸法兰,清洗滤篮后重新装入,就能完成杂质的清理了。
产品特点:
1、U型过滤器为整体式阀体设计、可更换过滤内件。
2、U型压力损失小,流通面积大,抗污性强。排污方便。
3、过滤精度高,可根据客户需求配置过滤网的精细度。
4、工作原理简单、结构也不复杂,容易安装、拆卸和维护。
5、设备易损件少,无耗材,运行维护费用低,操作管理简单。
6、稳定生产工艺流程,保护仪器仪表和机械设备,维护生产的安全和稳定。
U型过滤器 主要性能规范
公称压力PN(MPa) | 工作温度℃ | 滤网目数 | 适用介质 |
1.6 | 350 | 20~150 | 蒸汽、空气、水、油、 |
2.5 | 350 |
四、U型过滤器 主要零部件材料表
零件名称 | 材料 |
阀体 | 碳钢、不锈钢 |
滤网盖 | 碳钢、不锈钢 |
滤芯网 | 不锈钢 |
垫片 | 柔性石墨五、U型过滤器 主要连接尺寸 |
