FESTO叶片式摆动气缸介绍

是由叶片轴转子（即输出轴）、定子、缸体和前后端盖等部分组成。定子和缸体固定在一起，叶片和转子联在一起。在定子上有两条气路，当左路进气时，右路排气，压缩空气推动叶片带动转子顺时针摆动。反之，作逆时针摆动。叶片式摆动气缸体积小，重量最轻，但制造精度要求高，密封困难，泄漏是较大，而且动密封接触面积大，密封件的摩擦阻力损失较大，输出效率较低，小于80%。因此，在应用上受到限制，一般只用在安装位置受到限制的场合，如夹具的回转，阀门开闭及工作台转位等。

FESTO叶片式摆动气缸技术细节:1 机械加工的工作表面，带来良好的同步操作性能2 聚氨酯材料，确保旋转叶片和密封系统使用寿命长3 旋转叶片和多键轴的组合使用，可承受高达20 Nm的扭矩4 多样化的安装选择5 摆角可在旋转范围内任意设定6 使用传感器支架安装电感式接近开关，用于非接触式位置感测7 通过驱动轴内的内六角进行手动操作，用户可通过内螺纹安装一个额外的驱动轴8 固定挡块实现摆角的***调节

FESTO摆动气缸 DSM 摆动模块 摆动驱动器

 规格 6, 8, 10, 12, 16, 25, 32, 40, 63 mm

扭矩 0.15 ... 40 Nm

摆动角度 0 ... 270°

位置检测

固定式缓冲

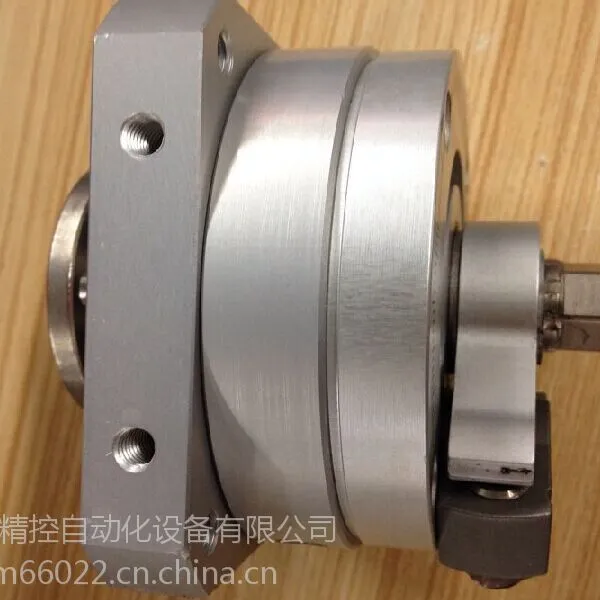

DSM-6-90-P  叶片式摆动气缸 173188

DSM-6-90-P-A  叶片式摆动气缸 173195

DSM-6-90-P-A-FW  叶片式摆动气缸 185930

DSM-6-90-P-FW  叶片式摆动气缸 185928

DSM-6-180-P  叶片式摆动气缸 173189

DSM-6-180-P-A  叶片式摆动气缸 173196

DSM-6-180-P-A-FF  叶片式摆动气缸 175830

DSM-6-180-P-A-FF-FW  叶片式摆动气缸 185933

DSM-6-180-P-A-FW  叶片式摆动气缸 185931

DSM-6-180-P-FF  叶片式摆动气缸 175827

DSM-6-180-P-FF-FW  叶片式摆动气缸 185932

DSM-6-180-P-FW  叶片式摆动气缸 185929

DSM-8-90-P  叶片式摆动气缸 173190

DSM-8-90-P-A  叶片式摆动气缸 173197

DSM-8-90-P-A-FW  叶片式摆动气缸 185936

DSM-8-90-P-FW  叶片式摆动气缸 185934

DSM-8-180-P  叶片式摆动气缸 173191

DSM-8-180-P-A  叶片式摆动气缸 173198

DSM-8-180-P-A-FF  叶片式摆动气缸 175831

DSM-8-180-P-A-FF-FW  叶片式摆动气缸 185939

DSM-8-180-P-A-FW  叶片式摆动气缸 185937

DSM-8-180-P-FF  叶片式摆动气缸 175828

DSM-8-180-P-FF-FW  叶片式摆动气缸 185938

DSM-8-180-P-FW  叶片式摆动气缸 185935

DSM-10-90-P  叶片式摆动气缸 173192

DSM-10-90-P-A  叶片式摆动气缸 173199

DSM-10-90-P-A-FW  叶片式摆动气缸 185943

DSM-10-90-P-FW  叶片式摆动气缸 185940

DSM-10-180-P  叶片式摆动气缸 173193

DSM-10-180-P-A  叶片式摆动气缸 173200

DSM-10-180-P-A-FW  叶片式摆动气缸 185944

DSM-10-180-P-FW  叶片式摆动气缸 185941

DSM-10-240-P-A-FF  叶片式摆动气缸 175832

DSM-10-240-P-A-FF-FW  叶片式摆动气缸 185947

DSM-10-240-P-FF  叶片式摆动气缸 175829

DSM-10-240-P-FF-FW  叶片式摆动气缸 185946

DSM-10-240-P  叶片式摆动气缸 173194

DSM-10-240-P-A  叶片式摆动气缸 173201

DSM-10-240-P-A-FW  叶片式摆动气缸 185945

DSM-10-240-P-FW  叶片式摆动气缸 185942

DSM-12-270-CC-A-B  叶片式摆动气缸 547572

DSM-12-270-CC-FW-A-B  叶片式摆动气缸 547573

DSM-12-270-A-B  叶片式摆动气缸 547591

DSM-12-270-FW-A-B  叶片式摆动气缸 547596

DSM-12-270-P-A-B  叶片式摆动气缸 547570

DSM-12-270-P-FW-A-B  叶片式摆动气缸 547571

DSM-16-270-CC-A-B  叶片式摆动气缸 547576

DSM-16-270-CC-FW-A-B  叶片式摆动气缸 547577

DSM-16-270-A-B  叶片式摆动气缸 547592

DSM-16-270-FW-A-B  叶片式摆动气缸 547597

DSM-16-270-P-A-B  叶片式摆动气缸 547574

DSM-16-270-P-FW-A-B  叶片式摆动气缸 547575

DSM-25-270-CC-A-B  叶片式摆动气缸 547580

DSM-25-270-CC-FW-A-B  叶片式摆动气缸 547581

DSM-25-270-A-B  叶片式摆动气缸 547593

DSM-25-270-FW-A-B  叶片式摆动气缸 547598

DSM-25-270-P-A-B  叶片式摆动气缸 547578

DSM-25-270-P-FW-A-B  叶片式摆动气缸 547579

DSM-32-270-CC-A-B  叶片式摆动气缸 547584

DSM-32-270-CC-FW-A-B  叶片式摆动气缸 547585

DSM-32-270-A-B  叶片式摆动气缸 547594

DSM-32-270-FW-A-B  叶片式摆动气缸 547599

DSM-32-270-P-A-B  叶片式摆动气缸 547582

DSM-32-270-P-FW-A-B  叶片式摆动气缸 547583

DSM-40-270-CC-A-B  叶片式摆动气缸 547588

DSM-40-270-CC-FW-A-B  叶片式摆动气缸 547589

DSM-40-270-A-B  叶片式摆动气缸 547595

DSM-40-270-FW-A-B  叶片式摆动气缸 547600

DSM-40-270-P-A-B  叶片式摆动气缸 547586

DSM-40-270-P-FW-A-B  叶片式摆动气缸 547587

DSM-63-270-CC-A-B  叶片式摆动气缸 552081

DSM-63-270-CC-FW-A-B  叶片式摆动气缸 552082

DSM-63-270-A-B  叶片式摆动气缸 552083

DSM-63-270-FW-A-B  叶片式摆动气缸 552084

DSM-63-270-P-A-B  叶片式摆动气缸 552079

DSM-63-270-P-FW-A-B  叶片式摆动气缸 552080

DSM-12-270-P1-A-B  叶片式摆动气缸 566203

DSM-12-270-P1-FW-A-B  叶片式摆动气缸 566204

DSM-16-270-P1-A-B  叶片式摆动气缸 566205

DSM-16-270-P1-FW-A-B  叶片式摆动气缸 566206

DSM-25-270-P1-A-B  叶片式摆动气缸 566207

DSM-25-270-P1-FW-A-B  叶片式摆动气缸 566208

DSM-32-270-P1-A-B  叶片式摆动气缸 566209

DSM-32-270-P1-FW-A-B  叶片式摆动气缸 566210

DSM-40-270-P1-A-B  叶片式摆动气缸 566211

DSM-40-270-P1-FW-A-B  叶片式摆动气缸 566212

DSM-63-270-P1-A-B  叶片式摆动气缸 566213

DSM-63-270-P1-FW-A-B  叶片式摆动气缸 566214

摆动驱动器DSR,公制

 规格 10, 12, 16, 25, 32, 40 mm

扭矩 0.5 ... 20 Nm

摆动角度 0 ... 180?

位置感测

固定式缓冲

DSR-10-180-P  摆动驱动器 33297

DSR-12-180-P  摆动驱动器 11909

DSR-16-180-P  摆动驱动器 11910

DSR-25-180-P  摆动驱动器 11911

DSR-32-180-P  摆动驱动器 11912

DSR-40-180-P  摆动驱动器 13467

DSRL-10-180-P-FW  摆动驱动器 33296

DSRL-12-180-P-FW  摆动驱动器 30654

DSRL-16-180-P-FW  摆动驱动器 30655

DSRL-25-180-P-FW  摆动驱动器 30656

DSRL-32-180-P-FW  摆动驱动器 30657

DSRL-40-180-P-FW  摆动驱动器 30658

FESTO气缸是由缸筒、端盖、活塞、活塞杆和密封件组成。

　　FESTO气缸缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。FESTO气缸气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。FESTO气缸端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，现在为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。FESTO气缸活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。FESTO气缸活塞杆是气缸中最重要的受力零件。通常使用高碳钢，表面经镀硬铬处理，或使用不锈钢，以防腐蚀，并提高密封圈的耐磨性。FESTO气缸密封件：回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。
