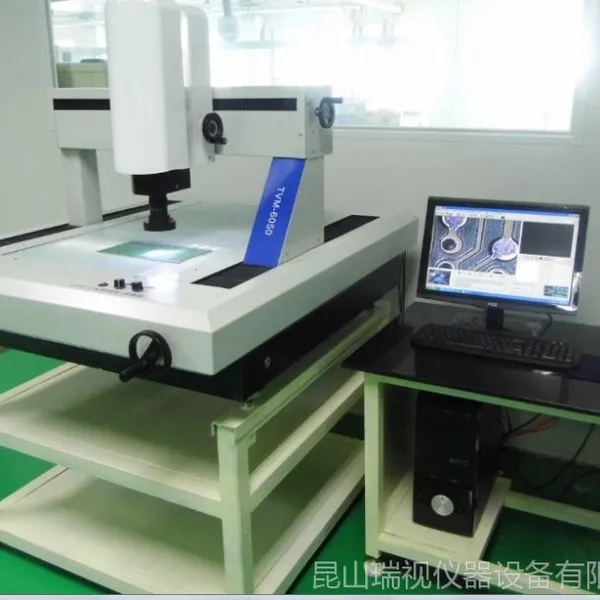

加工定制:是品牌:瑞视型号:6050
分辨率:0.001(mm) mm测量行程:600*500(mm) mm放大倍率:20-120
操作方式:遥杆控制测量精度:3+L-75外形尺寸(长*宽*高):1170*970*940(mm) mm
浙江厂家直销检测仪 二坐标 二次元 影像仪 测量仪 维修

仪器用途:

影像测量仪适用于以二座标为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用。



仪器特点

变焦物镜与十字线发生器作为测量瞄准系统;



影像测量仪具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;



高分辨率9段定倍物镜,改变倍率不需重新选取比例尺



像测量仪备用R232界面,与电脑连接后,采用专门测量软件可对测绘图形进行处理及输出







一、标准功能:

1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库

2并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比

3、图形可输入到AutoCAD成为工程图

4AutoCAD标准工程图可输入实时影像中,令AutoCAD工程图与实际工件外形重叠进行对比,从而找出工件和工程图的区别

5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比

6、可以在鸟瞰的全图中进行标注尺寸

7、自定义圆:可按客户需要自定标准的圆,再以标准的圆和影像中的工件做重叠对比,从而找到工件与标准圆形之间的误差

8、自定义线段:可自行定义线段的起点坐标、长度、旋转的角度,再与影像中的工件作重叠对比,从而找到工件与标准图形之间的误差



9、自设客户坐标:在实时影像中的实际工件上自行设定坐标原点(00),在画面上任意点标示该点的X、Y坐标位置



10、坐标标注:以自设的坐标原点(0,0)为基准,标注画面上任意一点的坐标位置

11、***取R角功能:为目前市面上准确的平面取R角方式

12、测量:可测量平面上的任何几何尺寸(角度、直径、半径、点到线的距离、两圆的偏心、两点间距等)

13、绘图:可将实时影像中的实际工件外形进行描绘,形成完整的工程图,绘图方式和AutoCAD相似

14、标注:可以在实时影像中的工件上标注尺寸。(长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等

详细参数





1

型号

1510手动

2010手动

3020手动

4030手动



2

主机体尺寸

600*500*850mm

600*500*850mm

850*600*900mm

970*670*940mm



3

金属台尺寸

345*250mm

345*250mm

450*350mm

600*500mm



4

玻璃台尺寸

220*150mm

220*150mm

340*240mm

440*350mm



5

实际工作行程

150*100*120mm

200*100*130mm

300*200*150mm

400*300*180mm



6

主机体重量

110KG

110KG

180KG

250KG



7

机台底坐

00级花岗石



8

线性精度

(3+L/75)µm  L为被测物体的长度 单位为mm



9

表面照明

LED环形超亮冷光源(亮度可调)



10

轮廓照明

LED超亮圆形灯(亮度可调)



11

计算测量功能

REICA 2.5D精密测量系统软件



12

解析力

0.001mm



13

重复精度

0.002mm



14

CCD

SONY芯片1/3彩色CCD



15

目镜

0.5X



16

物镜

0.7X~4.5X     放大倍数20X~120X



17

电源供应器

AC90~264V   50/60Hz



18

载重

30KG

19

操作方式

手摇(微调及快速移动)
