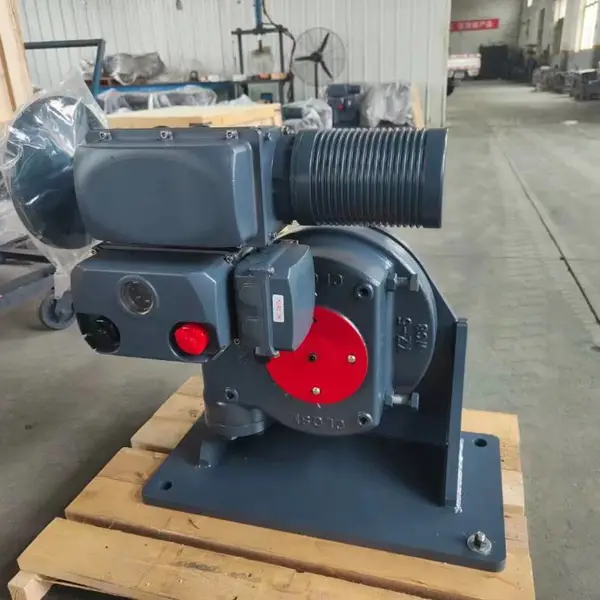

产品名称：B+RS400/40H系列电动执行机构

产品型号：B+RS400

产品力矩：4000 NM

产品推力：N

行 程：28S,40S,65S,105S(可选)

产品电源：220V　380V　415V

控制方式：手动（手轮）、就地电动手操、自动（模拟量控制）

输入信号：4-20mA

输出信号：4-20mA

相关介绍：

B+RS400/40H系列电动执行机构是采用***技术的电动执行器。

一、产品概述

   (一)它是一个智能化的控制系统。

SD系列智能型电动机执行机构，在充分砐取了国内外同类产品***技术的前提下，根据我国工业控制系统特点，利用现代单片机技术将其功能完全由可靠性的PIC-16C711单片机为核心完成各种控制、各种功能由“软件”程序去完成。

(二)它是一个功能齐全的控制系统。

     1、断信号保护功能----当输入信号小于2mA时，视为断信号，此时输出轴按使用者预置的状态动作。预置方式有三种：a、原位，b、全开，c、全关。
     2、过流保护功能----当执行机构过流时本机控制电路自动关闭，执行机构保持原位，以保护执行机构及阀门等。
     3、动态电制动功能---当电机运转至给定值=反馈值时，由于运转惯性惰走会使输出轴振荡。此时，由“软件”程序发出了一个动态电制动指令，(即给出一个瞬间反向电流)使扫行机构立即停止运转，无惰走振荡，***提高了自动调节系统的可靠性及稳定性。
4、上限及下限限位功能---根据现场需要，角行程在90度范围内，基它在额定行程范围内，上、下限两端限位随意可调，可调范围在40%左右。出厂时，下限位设定为4mA，上限位设定为20mA.

(三)它是一个高可靠性及稳定性的控制系统。

所选用的PIC系列单片机，其功能强大，可靠性高。它集中央控制器RAM，ROM，I/O口于一身。因消除了外部引线，受干扰影响的可能几乎为零。与常规电路的同类产品相比肯有结构紧凑，所用元器件少，体积小，调整方便，故障率低，稳定性高等特点。另因该单片机为单字节指令，消除了操作码与操作数的混淆，进一步提高了稳定性。否则，程序是烧死在ROM中又在软件设计上增高了“看门狗”(此看门狗电路在单片机内是独立工作的，不受时钟、电路影响)从根本上消除了单片机“死机”的发生，因此，此系统是个非常可靠的系统。综合上述，SD系列智能型电动执行机构是具有90年代水平的***机型，是传统产品的升级换代产品。

说明：
    角行程电动执行机构用于驱动90度转角的阀门蝶阀、球阀、百页阀、风门、旋塞阀、挡板阀等。

二、主要技术性能:

下述技术性能主要指比例调节型，对远控制型及开关型下列1、2、3、4、5、6、11、12、13、14项不涉及。

      1、输入信号：4mA-20mA直流或1V-5V直流；

      2、输入通道电阻；250Ω；

      3、输入通道个数：1（分立式为3个）；

4、基本误差：±1, ±2.5%;

5、回差：1%，1.5%；

6、死区：0.5-3%（可根据系统要求设定）；

7、阻尼特性：无摆动

8、电源电压：单相220V（+10%，-15%）50Hz±1%

三相380V±10%  50Hz±1%

9、工作环境：温度：整体式-10-+55℃；分立式-25-+70℃；

湿度：≤85%，周围空气不含有腐蚀性物质；

10、外壳防护等级；符合GB4208 IP65（即防雨防尘）；

11、断信号保护功能：预置方式有三种：a、原位，b、全开，c、全关；

      12、过流保护功能：对不同型号机型，保护电流值可调整；（机械部分有过力矩保护开关）

13、动态电制动功能；

      14、上限及下限限位功能：在额定行程范围内，上下限可调范围在40%左右；（机械部分有行程控制开关及机械限位）

15、工作制；可逆断续工作制，接通持续率50%，每小时接通次数1200次。
