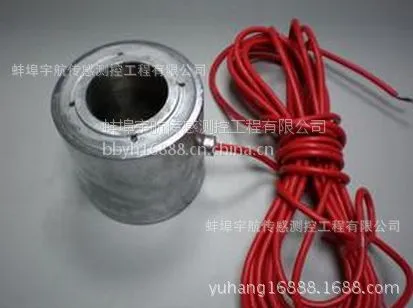

YHMSJ-501 振弦式锚索计（锚索测力计）

1、概述

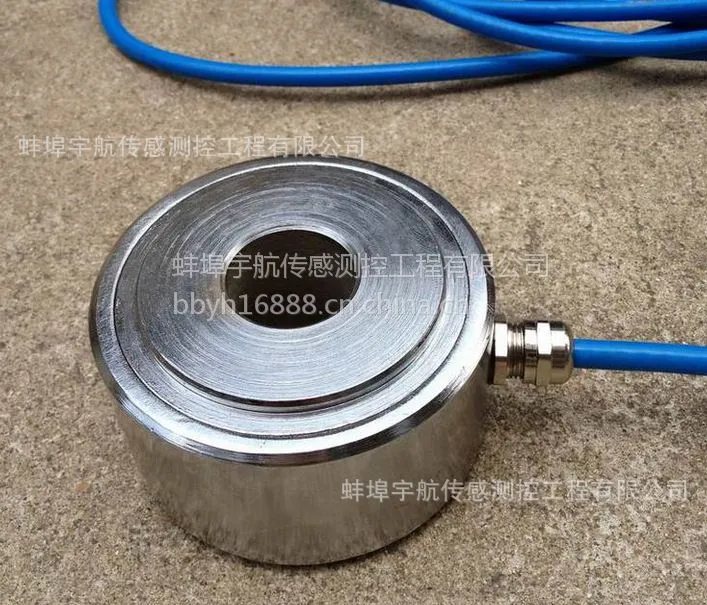

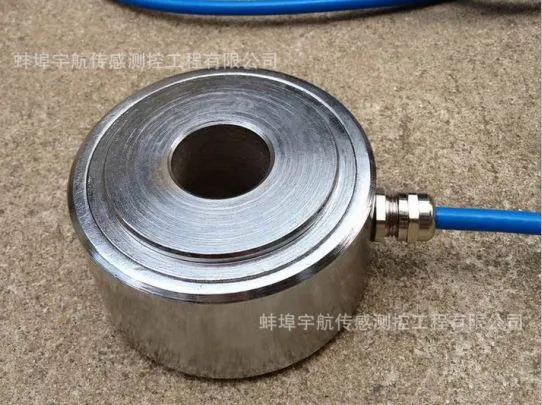

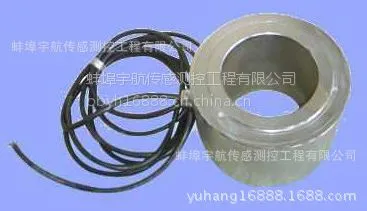

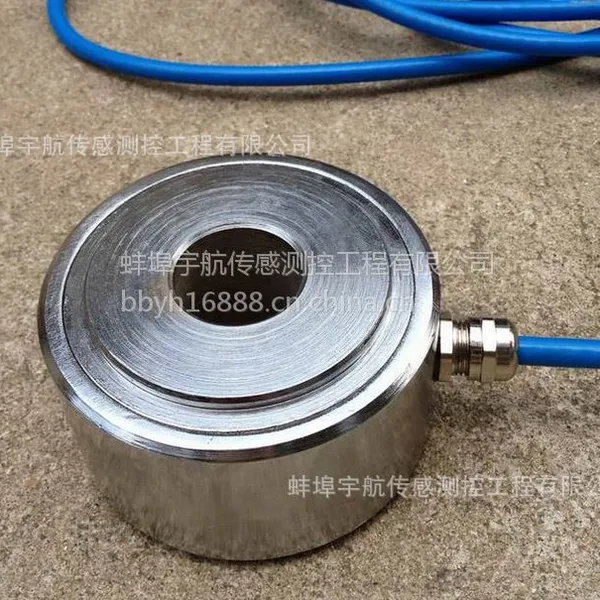

??YHMSJ-501 型 振弦式锚索测力计，主要用来测量和监测各种锚杆、锚索、岩石螺栓、支柱、隧道与地下洞室中的支撑以及大型预应力钢筋混凝土结构（桥梁和大坝等）中的载荷的预应力的损失情况。中空结构，三弦测量可以消除不均匀及偏心负荷的影响，具有长期稳定、灵敏度高、防水性能好、不受长电缆影响。

2、主要技术参数

3、埋设与安装

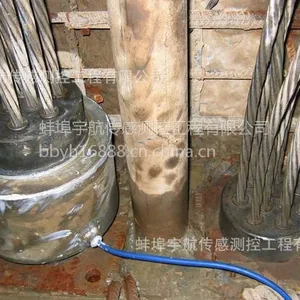

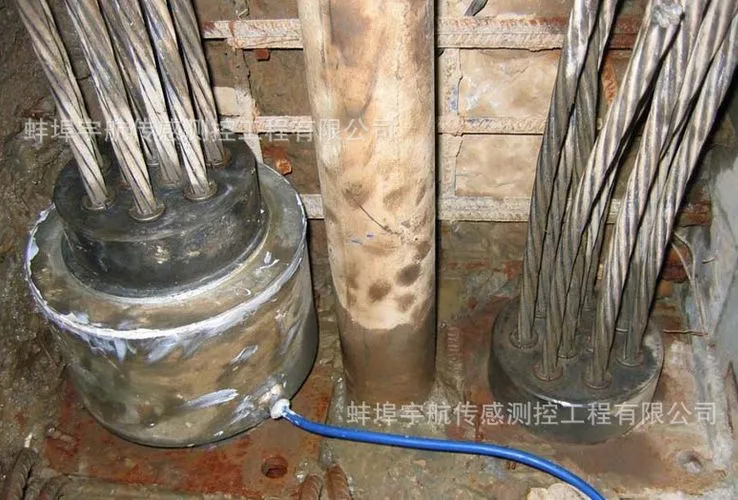

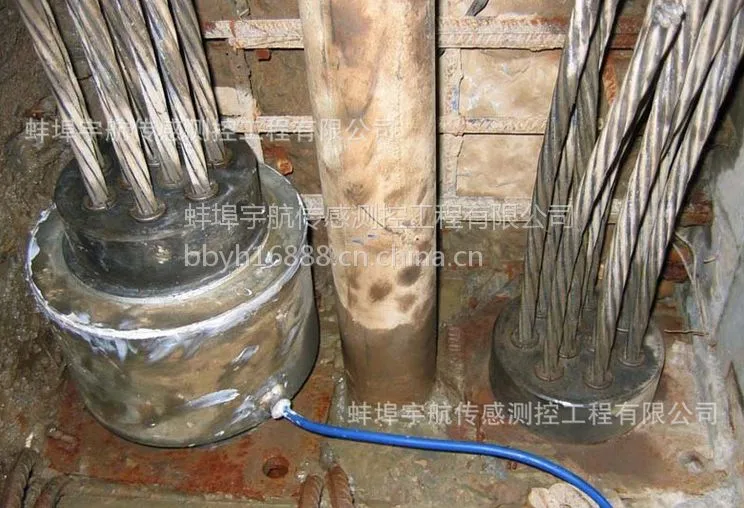

根据结构设计要求，测力计应安装在锚固垫座上，钢绞线或锚索从测力筒中心孔中穿过，测力计置于钢垫座和工作锚之间。

锚索测力计有一处保护筒，用以保护仪器。保护筒与测力筒上、下之间应留用3mm左右的距离，上、下承载固垫板应可靠的压在测力筒上，锚固垫板与测力筒之间不应有间隙。

安装时锚索测力计应放置平稳，如发现几何偏心过大（仪器分测不等值，既为有几何偏心），应即时予以调整。

锚索测力计安装定位后应及时测量仪器初值，根据仪器编号和设计编号作好记录并存档，严格保护好仪器的引出电缆。
