| 品牌:乔邑 | 型号:Q41F46 | 材质:铸钢 |
| 连接形式:法兰 | 结构形式:浮动球球阀 | 公称通径:15-250mm |
| 适用介质:各种高腐蚀化学介质 | 压力环境:常压 | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:手动 |
| 零部件及配件:手轮 | 用途:截止 | 类型(通道位置):直通式 |
| 作用对象:水 | 规格:DN15-250 |
上海乔邑阀门制造有限公司是【Q41F46衬氟球阀】的生产厂家,备有大量现货以***销售!公司恪守“质量、诚信经营”的宗旨,为客户提供物美价廉的产品和***售后服务,欢迎咨询选购!
一、Q41F46衬氟球阀主要概述:

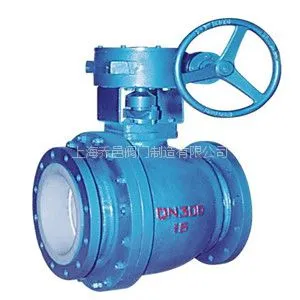

Q41F46衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计的,广泛适用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐阀门设备最理想的选择之一。
Q41F46衬氟球阀采用氟塑料衬里,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
二、Q41F46衬氟球阀产品特点:
1.采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;
2.采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;
3.启闭件球体与阀杆铸(锻)为一体,***了由于压力变化引起阀杆冲击承压件内的可能性,从根本上***了工程中的使用安全性;
4.结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏;
三、Q41F46衬氟球阀工作原理:
Q41F46衬氟球阀是靠旋转阀恋来使阀门畅通或闭塞的,阀恋和阀体内侧全部采用氟塑料制成,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。
四、Q41F46衬氟球阀选用标准:
设计标准:GB12237
结构长度:GB12221
法兰标准:JB/T79-94 GB9113.1-26
检验试验:JB/T9092-99
五、Q41F46衬氟球阀性能参数:
型号 | Q41F46-10 | Q41F46-16 | Q41F46-10C | Q41F46-16C | |
工作压力(MPa) | 1.0 | 1.6 | 1.0 | 1.6 | |
适用温度(℃) | -10~150 | -20~150 | |||
适用介质 | 腐蚀性介质 | ||||
材料 | 阀体 | 铸铁内衬聚四氟乙烯 | 铸钢内衬聚四氟乙烯 | ||
球体 | 铸钢外包聚四氟乙烯 | ||||
密封圈 | 增强聚四氟乙烯 | 聚四氟乙烯 | |||
填料 | 聚四氟乙烯 | ||||
六、Q41F46衬氟球阀主要外形尺寸:
| 公称通径 | PN1.6(MPa)主要外形尺寸和连接尺寸(mm) | 参考值 | 重量 | |||||||
| DN | L | D | D1 | D2 | f | b | Z-Φd | H1 | Do | ㎏ |
| 15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-Φ14 | 95 | 140 | 4 |
| 20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-Φ14 | 98 | 150 | 4.5 |
| 25 | 150 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 | 113 | 150 | 5.5 |
| 32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-Φ18 | 130 | 180 | 7 |
| 40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 135 | 200 | 9 |
| 50 | 200 | 160 | 125 | 100 | 3.5 | 20 | 4-Φ18 | 140 | 220 | 15 |
| 65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-Φ18 | 145 | 280 | 17 |
| 80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-Φ18 | 205 | 320 | 30 |
| 100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-Φ18 | 230 | 380 | 40 |
| 125 | 320 | 245 | 210 | 185 | 4 | 26 | 8-Φ18 | 252 | 500 | 60 |
| 150 | 360 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 283 | 600 | 75 |
| 200 | 400 | 335 | 295 | 265 | 5 | 30 | 8-Φ23 | 325 | 750 | 130 |
| 250 | 450 | 405 | 355 | 320 | 5 | 34 | 12-Φ26 | 370 | 900 | 210 |
上海乔邑阀门为您提供专业的【Q41F46衬氟球阀】解决方案,如有任何疑问,我们将尽心尽力为您解答!本文中所有文字、数据、图片均只适用于参考,若需要了解更多的性能参数、结构尺寸、价格等详情,请与我们联系!
