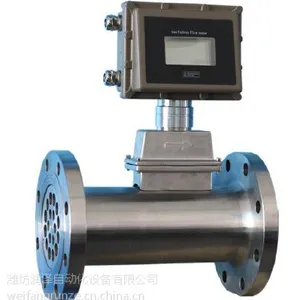

LWQ简介     LWQ系列气体涡轮流量计是吸取了国内外流量仪表***技术优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的***高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。     该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备***部：通用要求》，GB38362.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。适用于含有ⅡA、ⅡB、ⅡC类T1～T6温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。

 LWQ产品特点

采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。

采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越。

采用***的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。

按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。

采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。

流量计表头可180°旋转，安装使用简单方便。

高***度，一般可达±1.5%R、±1.0%R。

重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。

可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。

 LWQ技术参数

执行标准     封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003）

仪表口径（mm)及连接方式     20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接    25、40、50可采用螺纹连接

精度等级     ±1.5%R（±1%R需***）*

量程比     1:10 ；1:20 ；1:30

仪表材质     表体：304不锈钢或铸铝    叶轮：防腐ABS或优质铝合金    转换器：铸铝

使用条件     介质温度：-20℃～+80℃    环境温度：-30℃～+60℃    相对湿度：5%～90%   大气压力：86Kpa～106Kpa

 工作电源     A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等    B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。    当电压低于2.0时出现欠压指示

整机耗能     外电源：< 1W   内电源:平均功耗≤ 1W,可连续使用三年以上。

信号输出功能     脉冲信号、4-20mA电流信号、控制信号

通讯输出功能     RS485通讯

实时记录功能⑤     起停记录、日记录、定时间间隔记录

信号接线口     内螺纹M20×1.5或其他

防爆等级     ExdⅡBT6或ExiaⅡCT4

防护等级     IP65

 LWQ测量范围及工作压力

公称通径   （mm）   型号   标准量程   （m?/h)   扩展量程   （m?/h）   常规耐压等级   （Mpa）   ***高压等级   （Mpa）   安装方式

DN20   LWQ－20   A   2.2-25   B   4-40   1.6   2.5,4.0   法兰

DN25   LWQ－25   A   2.2-25   B   4-40   1.6   2.5,4.0   法兰（螺纹）

DN32   LWQ－32   A   5-50   B   6-60   1.6   2.5,4.0   法兰

DN40   LWQ－40   A   5-50   B   6-60   1.6   2.5,4.0   法兰（螺纹）

DN50   LWQ－50   A1   6-65   B1   5-70   1.6   2.5,4.0   法兰

LWQ－50   A2   10-100   B2   8-100

DN65   LWQ－65   A   15-200   B   10-200   1.6   2.5,4.0   法兰

DN80   LWQ－80   A1   13-250   B   10-160   1.6   2.5,4.0   法兰

LWQ－80   A2   20-400   法兰

DN100   LWQ－100   A1   20-400   B   13-250   1.6   2.5   法兰

LWQ－100   A2   32-650   法兰

DN125   LWQ－125   1   25-700   B   20-800   1.6   2.5   法兰

DN150   LWQ－150   A1   32-650   B   80-1600   1.6   2.5   法兰

LWQ－150   A2   50-1000   法兰

DN200   LWQ－200   A1   80-1600   B   50-1000   1.6   ______   法兰

LWQ－200   A2   130-2500   法兰

DN250   LWQ－250   A1   130-2500   B   80-1600   1.6   ______   法兰

LWQ－250   A2   200-4000   法兰

DN300   LWQ－300   1   200-4000   B1   130-2500   1.6   ______   法兰

B2   320-6500   1.6
