外夹式超声波热量表    电 话：1 3 9 1 5 1 9 1 8 3 6

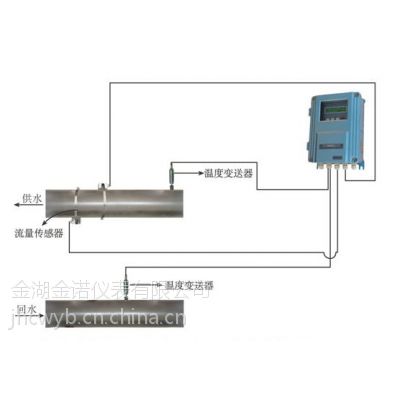

   外夹式超声波热量表超声波冷热量表是在超声波流量计基础上加配一对温度变送器而实现冷热量计量功能的。可循环显示正、负、净累积冷热量与累积流量和瞬时冷热量与流量计及时间、温度等值。超声波冷热量表广泛应用于供热管网的在线计量。主机分为壁挂标准型、壁挂防爆型、盘装型和本地显示型，传感器分为外缚式、插入式、管段式等。
●热量计算公式：热量=流量×（A11温度下的水的热焓值-A12度下的水的热焓值）
●***热焓值表已存于热量计中
●超声波流量计介绍详见固定式超声波流量计
大口径超声波热量表性能指标：
性能 参数
 外夹式超声波热量表公称直径（mm）  DN10～DN3000
 测量范围 温度范围（℃） 4～130（超出此范围，订货时提出）
 温差范围（K）
 3～70（出厂设定最小温差1）
 最小配对温度误差（℃）  ±0.1
 允许工作压力（MPa） 1.6（超出此范围，订货时提出）
 准确度 2级
 流速测量范围（m/s） 0.09~5.00
工作环境 环境B类、C类
温度传感器类型 Pt1000，DIN/IEC751B
 防护等级
 测量主机 流量测量主机、温度测量主机：IP65
 温度传感器 IP68
 超声换能器 IP68
 工作电源 AC220V±15％，50Hz DC12V ~36V，1A
 功耗（W） <10
 通讯类型 RS-485www、4～20mA、累积脉冲
键盘 1×3感应按键  240×64点阵液晶
 主要显示内容 信号强度指示，工作状态指示，累积流量m3，瞬时流量m3/h、流速m/s，供水温度℃、回水温度℃，温差K、累积工作时间h
 累积热量：-99999999.99～＋99999999.99GJ
 瞬时热量：-9999999.99～＋9999999.99GJ/h
 累积流量：0～99999999.9m3
 瞬时流量：0～999999.99m3/h
 日期：年/月/日，时钟：时/分/秒
 显示分辨率 累积热量0.01GJ、热功率0.01GJ/h、累积流量0.1m3、温度0.001℃、温差0.001K
 线缆外径 超声换能器信号线5mm；温度传感器信号线4mm；温度测量主机连接信号线7mm。
 外夹式超声波热量表数据存储 （flash） 可按月存储最近60个月的热量、累积流量和相对应的时间，同时可存储最近150天的热量、累积流量和相应的时间。
 仪表安装位置 供、回水管路可选。
