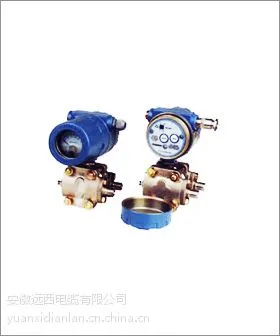

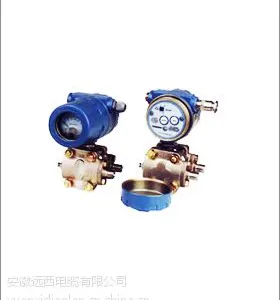

1151GP电容式智能压力变送器

1151GP电容式智能压力变送器广泛 应用于工业生产过程检测控制系统中，可测量液体，气体和蒸汽的表压，还可以测量 开口容器内液体的液位。

• 1151型智能电容式压力/差压变送器(以下简称智能变送器)是以微处理器为核心的压力仪表，它在传统的1151电容式压力变送器的结构上增加了通讯和其它功能。用268、275、375通讯器或采用HART协议的其它主机可在控制室、变送器现场或只要同控制回路相连的任何地方同它进行双向通讯(读、写数据和诊断)。

• 主要特点： 1151型智能变送器除了一般电容式变送器固有特点外还具有如下特点： ● 智能电子部件仅由一块板组成 ● 量程比15：1 ● 0-1.6 ～ 0 – 42000kPa ● 就地按键调整量程和零点 ● 可更新现存的1151(包括1151)各种模拟式变送器为智能式仪表 ● 符合HART协议，可用HART通讯器268、275、375与本智能变送器进行双向能讯而不中断输出信号，在采用HART协议的分散控制系统中同主机进行双向能讯 ● 具有自诊断和远程诊断功能 ● 带有EEPROM非易失性存贮器不怕断电丢失数据功能规范。使用对象：液体、气体和蒸气。

• 测量范围：0~42000(具体请登陆我公司网站查询) ● 输出信号：二线制4～20mA直流信号上叠加数字信号，由用户选择开方或线性输出。 ● 供电电源：供电电源12～45VDC，带LCD数字显器15～45VDC，一般工作电源为24VDC。 ● 负载特性：电路板的负载电阻RL为： RL=(VS-12V)/0.023A 式中RL-负载电阻ΩVS-供电电源电压V。 ● 指示器：现场输出指示有电流表；线性指示0～***；31/2位LCD。

• 量程和零位：就地按钮调整通过采用HART通讯器进行调整。 ● 正负迁移： -差压变送器：正迁移量为测量范围上限值(URL以下同)与测量量程之差；负迁移量为URL。 -压力变送器：正迁移值为URL与测量量程之差；负迁移量不大于大气压。 -压力变送器：正迁移量URL与测量量测之差；无负迁移。 ● 故障报警：自诊

• 温度范围：电子线路：-40～+85℃ 敏感元件(充硅油) -40～+104℃ (充惰性油)-18～+71℃ ● 储藏温度：-10～+55℃ ● 启动时间：最小阻尼时<2s ● 容积吸取量：<0.16cm3 ● 阻尼：电气阻尼为0～16s，可按0.1s间隔调整，敏感元件(充硅油)固有时间0.2s，量程代号3为0.4s。技术参数 (参比条件：无迁移充硅油和隔离膜片为316L不锈钢情况下) ● ***度：0.1%，0.2%

• 稳定性：十二个月内不超过变送器精度。 ● 温度影响：(对于DP、GP类变送器，量程代号4～9、0)总误差<±0.3%量程限值，每变化10℃；其他变送器和其他量程，以上误差值将增加一倍。静压影响：DP类：零位误差：对于14MPa，±0.25%量程限值或±0.5%量程限值(量程代号为3)，在管道压力下通过调零给予校正。量程误差：同上。 HP类：零位误差：±0.2%量程限值，对于32MPa；在管道压力下通过调零给予校正。量程误差：±0.25%输入读数，每变化7MPa。 ● 振动影响：0.1%量程限值，10～60Hz，S=0.07mm，60～150Hz，g=9.8m/s2，在任何方向上。 ● 电源影响：小于0.005%输出量程/V。 ● 电磁辐射影响：接受辐射频率27-500MHz，试验场强3V/m。 ● 安装位置影响：当工作膜片不是垂直时，可能产生不大于0.24kPa的零位系统误差，但此误差可通过调整零位来消除，对量程无影响。 ● 结构材料：压力容室、接头、泄放阀、隔离膜片等与介质接触的零件材料见各种型号的“订货型号规格”表。螺栓为碳钢镀锌； -电气外壳为低酮铝合金； -电气外壳表面涂层为环氧喷塑。 ● 导压连接：在压力容室上连接螺孔为1/4-18NPT，引压接头上的连接螺孔为1/2-14NPT，其中心距可通过改变连接块予以改变(51、54、57mm)。

• 电气连接：变送器壳体有2个M20 x 1.5螺孔，或1/2-14NPT内螺纹用以连接电缆管，壳体内有接线端和测量垫片，用以测试。如与通讯器相连时，则必须固定在测量垫片小孔上。

• 重量：约5kg(不包括附件，带法兰变送器除外)。智能电子部件采用***的集成电路及表面贴装(SMT)技术，变送器的电子部件由一块电路板组成。变送器的微处理器控制A/D和D/A转换的工作，也能完成自诊断及实现数字通讯。工作时，一个数字压力值被微处理器所处理，并作为数字储存，以确保精密的修正和工程单位的转换。此外，微处理器也能完成传感器的特征化、量程化、阻尼时间以及其它的功能，EEPROM存储所有的组态，特征化及数字微调的参数，存储器为非易失性的，因此即使断电，所存储的数据仍能完好保持，以随时实现智能的通讯。软件通过一台275或268通讯器对1151型智能变送器进行测试和组态。或者通过任意的支持HART通讯协议的上位系统主机完成通讯。HART协议使用工业标准的BELL202移频键控(FSK)技术，以1200Hz或2200Hz的数字信号叠加在4-20mA的信号上实现通讯。通讯时频率信号对4-20mA的过程信号不产生任何干扰。自诊断 1151型智能变送器可完成连续地自诊断。如果变送器被检测出故障，则变送器的输出为22mA。并且任何的HART的上位机设备均能显该变送器自诊断的特殊信息代码。

• 1151型智能电容式压力/差压变送器产品型号： 1151DR 微差压变送器、1151DP差压变送器、1151HP高静压差压变送器、1151AP压力变送器、1151GP压力变送器、1151LT法兰式液位变送器、1151DP/GP远传压力/差压变送器 1151DP型智能差压变送器：以差动电容为检测原理组成电容式变送器，输入压力分别为0～0.6kPa，0～40kPa，0～200kPa等。使用对象：液体、气体、蒸汽。 1151HP型智能高静压差压变送器高静压差压变送器可在工作压力32MPa下测量差压，由于具有32MPa的耐工作压力和过载保护，确保了变送器能在高静压系统中得到可靠的应用。 1151DR型智能电容式微差压变送器量程范围kPa：0-0.125～1.5；输出 二线制4～20mA直流信号上叠加HART数字信号 1151GP型智能压力变送器 1151GP型智能电容式压力变送器(表压)测量最小压力0.6kPa。使用对象：液体、气体和蒸汽 1151AP型智能压力变送器 1151AP型智能压力变送器，可以实现对除气系统、蒸馏塔、蒸发器和结晶器等的压力测量，允许在10MPa下的过压。使用对象：液体、气体和蒸汽。 1151LT型智能法兰式液位变送器 1151LT型法兰式液位变送器的安装法兰标准按ANSI3”、4”，法兰压力等级为150CIass，
