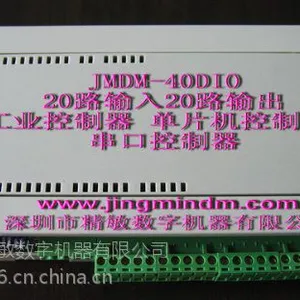

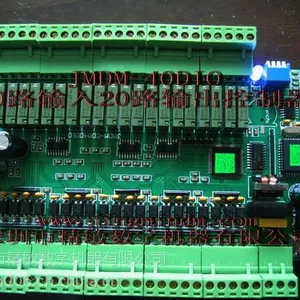

JMDM-40DIOMT 20路全光电隔离输入20路晶体管输出工业单片机串口控制器
欢迎咨询：【13528476541 QQ：2355735132】精敏小曾
 |
|
|
|
| | 简介 JMDM-40DIOMT控制器是深圳市精敏数字机器有限公司自主研发的高可靠工业级控制器，可用于20路数字量输入20路数字量输出的控制，具体可实现如下功能：
1、独立控制模式：在电脑上编好程序，下载到控制器后，控制器根据程序进行独立控制，实现输入输出的逻辑和时序控制。

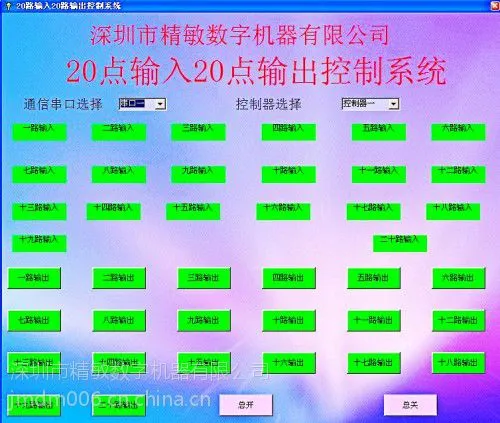

2、PC串口监控模式：运行电脑上的上位机串口控制软件，即可通过电脑串口发送命令（可以是ASCII码或字符串），实时监控20路输入点、20路晶体管输出状态、控制或读取输入点的输入状态数据；
在各类民用、工业场合具有十分广泛的应用价值，具有抗强电磁干扰、防雷击、稳定可靠的特征，可适用于各种环境恶劣的工业、民用场合，以优异的性能表现和高性价比赢得广大客户的推崇和喜爱。
|
使用说明 1、根据说明书所附接线图连接好控制器和设备之间的接线、电脑和控制器之间的串口通信线；
| 2、仔细检查无误后，连接好控制器的电源；
| 3、安装随产品附送的Keil C编程软件，安装随产品附送的STC-ISP.EXE程序下载软件；
| 4、学习范例程序，学会操作单片机C语言程序和输入输出库函数；
|
功能描述 JMDM-40DIOMT控制器继电器（晶体管）板可通过RS232或RS485通信接口直接采集输入点状态或直接控制输出点输出。
（一） 独立控制使用说明 1、采集输入点状态的范例指令：
判断***个输入点是否有输入的指令： If(IN1==0) then
判断第5个输入点是否有输入的指令： If(IN5!=0) then
| 控制输出点状态的范例指令：
开启***路晶体管的输出的指令： out_bit(1,1);
关断***路晶体管的输出的指令： out_bit(1,0);
开启第5五路晶体管的输出的指令： out_bit(5,1);
关断第5路晶体管的输出的指令： out_bit(5,0);
|
（二） 串口控制使用说明 控制输出点输出可用下列指令：
O(00,001,0) 关断地址为0的控制板的个输出点
O(00,001,1) 开启地址为0的控制板的个输出点
O(00,000,0) 关断地址为0的控制板的所有输出点
O(00,000,1) 开启地址为0的控制板的所有输出点
| 串口控制器和控制主机之间距离可以通过 485总线延长，最长组网可以达到一千米；
| 读输入点指令
O(00,101,1) 要求地址为 0的控制板返回(一号输入点---八号输入点)的输入状态
O(00,102,1) 要求地址为 0的控制板返回(九号输入点---十六号输入点)的输入状态
O(00,103,1) 要求地址为0的控制板返回(十七号输入点---二十号输入点)的输入状态
| 控制板向电脑返回输出点的状态
I(00,1,00000000) 地址为 0的控制板返回(一号输入点---八号输入点)的输入状态
I(00,2,00000000) 地址为 0的控制板返回(九号输入点---十六号输入点)的输入状态
I(00,3,00000000) 地址为 0的控制板返回(十七号输入点---二十号输入点)的输入状态
| 可通过RS232或RS485独立控制JMDM-40DIOMT控制器。也可通过地址编码，在延时 1秒许可的情况下，一个串口最多可以寻址、控制100块JMDM-40DIOMT控制器，构成一个由 2000个输入点，2000个输出点的大系统。
| 可提供VB上位机编程范例程序、单片机独立控制基本范例程序。
| 控制主机和从机之间距离可延长：
串口控制器和控制主机之间距离可以通过485总线延长，最长组网可以达到一千米；
| 独立控制或组网控制：
可通过RS232或RS485独立控制。也可通过地址编码，在延时1秒许可的情况下，一个串口最多可以寻址、控制100块控制器，构成一个由2000个输入点，2000个输出点的大系统。
| 支持客户二次开发：提供丰富的范例供客户二次开发参考，独立控制模式：可提供C51编程范例程序；串口控制模式：可提供串口控制通信协议、VB上位机源码。
| 4个拨动开关编址功能：可实现硬件编址功能，直接设定16台（编号00~15）控制器的地址；也可用软件编程设定控制器的地址和拨动开关的用途。
| 系统时钟精准时间控制：带系统时钟，可实现精准的定时、时序控制。
| 外壳及安装：工控级别外壳，美观大方，方便安装。
|
性能参数 1、工作电源：JMDM-40DIOMR/MT：12V或24V 2A，交直流通用；
| 2、主控芯片：8位高性能单片机加高速高稳定FPGA可编程阵列电路；
| 3、程序及数据存储器：均为32K，程序存储器可用于存储程序和数据；数据存储器用来保存数据，断电数据不丢失；
| 4、输入输出：
JMDM-40DIOMR：20路光电隔离数字量输入，20路继电器输出，输出电压为0～220V，输出电流为5A， 输出口状态可回读；
JMDM-40DIOMT：20路光电隔离数字量输入，20路光电隔离晶体管输出，集电极开路输出形式，输出外接电压为DC 24/12V，输出电流为4A，输出口状态可回读；
| 5、系统稳定性：采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，死机自启动时间在1ms之内；
| 6、通信接口：1路标准的RS232串行通信接口（抗15KV静电冲击），可直接与电脑或文本显示器等外设通信；可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
| 7、4个拨动开关：可硬件编址；也可软件设定其功能，如在编程时可当作输入点来设定参数或地址之用；
| 8、时间控制：1个时钟芯片，在编程时可为系统提供实时时钟；
| 9、工作状态指示灯：1个LED灯，一般用于显示控制器的运行状态；
| 10、外壳安装尺寸：180mm*125mm*47mm；内部控制板尺寸：172mm×125mm×28mm；
可用导轨安装或用螺钉固定安装。
|
用途 1、用于各种集散型控制系统；
| 2、用于各种远程控制系统；
| 3、可用于楼宇、广告等灯光控制，电厂控制，自动化车间的大中型控制项目；
| 4、可用作远程IO模块；
| 5、可用于计算机控制各种外围设备；
| 6、可用于各种沙盘、建筑、桥梁等模型的控制；
| 7、可用于红外开关、感应门、自动门的控制；
| 8、用于机械控制和输入输出的逻辑时序控制，其功能优于40点的PLC。
|
| |
|
|
| | 订购信息 控制器、编程下载线(附送)、电子版资料（包括KEILC软件及教程、应用范例、说明书及接线图）、发货方式：快递。 售后服务
自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；
提供电话、网络在线技术支持。 | |
|
|
|
|
