| 品牌:乔邑 | 型号:(1PC)Q11F | 材质:铸钢 |
| 连接形式:内螺纹 | 结构形式:浮动球球阀 | 公称通径:10-50mm |
| 适用介质:水 | 压力环境:常压 | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:手动 |
| 零部件及配件:配件 | 用途:截止 | 类型(通道位置):直通式 |
| 作用对象:水 | 规格:DN10-50 |
上海乔邑阀门制造有限公司是【(1PC)Q11F一片式球阀】的生产厂家,备有大量现货以***销售!公司恪守“质量、诚信经营”的宗旨,为客户提供物美价廉的产品和***售后服务,欢迎咨询选购!

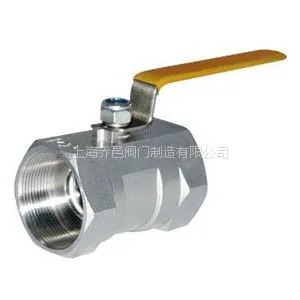

一、(1PC)Q11F一片式球阀主要概述:
球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。
二、(1PC)Q11F一片式球阀工作原理:
球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀内部是一个带孔的钢球,表面非常光洁,两边有聚四氟乙烯的密封件,与球体接触部分为圆弧面,通过阀体上的螺栓或压母压紧产生密封作用,球体的顶部开一个直槽,用于传递手柄的扭力。阀门打开时,球体上的孔与阀门的轴心线平行,形成一个通道;阀门关闭时,通过手柄将球体旋转90°,将通道阻断。
三、(1PC)Q11F一片式球阀性能规范:
工作压力:1000PSI PN64
工作温度:-20~232℃
适用介质:水、油、气体或其他腐蚀性液体
螺纹标准:NPT, BSPT, BSP, DIN259/2999
四、(1PC)Q11F一片式球阀主要零件材料:
序号NO | 零件名称 | 材质 |
1 | 密封圈 | 聚四氟乙烯PTFE |
2 | 球体 | 不锈钢SS316 |
3 | 密封垫 | 聚四氟乙烯PTFE |
4 | 阀盖 | 不锈钢SS316 |
5 | 阀体 | 不锈钢CF8M |
6 | 阀杆 | 不锈钢SS316 |
7 | 止推垫圈 | 聚四氟乙烯PTFE |
8 | 填料 | 聚四氟乙烯PTFE |
9 | 填料压盖螺母 | 不锈钢SS304 |
10 | 垫圈 | 不锈钢SS304 |
11 | 阀杆螺母 | 不锈钢SS304 |
12 | 手柄套 | 塑料 |
13 | 手柄 | 不锈钢SS304 |
五、(1PC)Q11F一片式球阀主要外形尺寸:
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 58 | 60 | 72 | 78 | 83 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
重量WT(g) | 55 | 95 | 165 | 250 | 405 | 625 | 850 | 1400 |
上海乔邑阀门为您提供专业的【(1PC)Q11F一片式球阀】解决方案,如有任何疑问,我们将尽心尽力为您解答!本文中所有文字、数据、图片均只适用于参考,若需要了解更多的性能参数、结构尺寸、价格等详情,请与我们联系!
