HY.AYX2-1皮囊式悬移质泥沙采样器

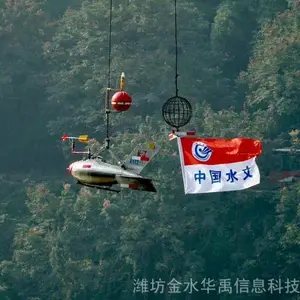

HY.AYX2-1系列皮囊式采样器是采集含有悬移质泥沙水样的积时式仪器。该仪器主要适用于江河、湖泊、水库、渠道，在水文缆道、测船或桥梁上用积点法采集含有悬移质泥沙的水样，特别适用于水文缆道在一次行车过程中，以“无线”或有线控制方式用全断面混合法测量断面输沙率。

HY.AYX2-1系列中分有150、200、250、300等四个型号，该数值分别代表仪器的重量。

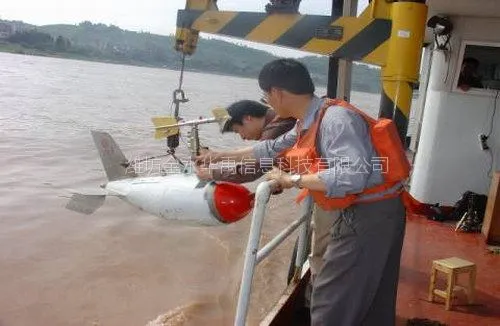

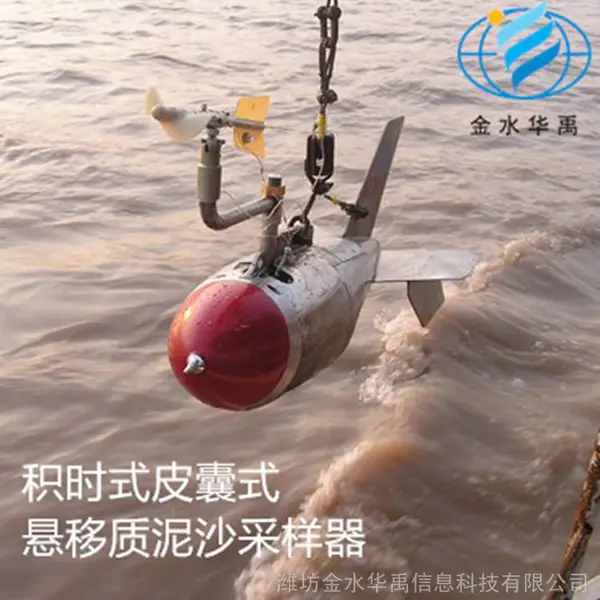

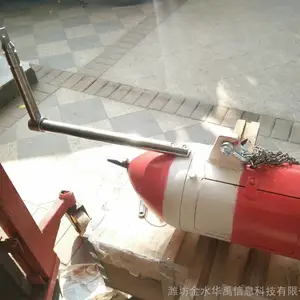

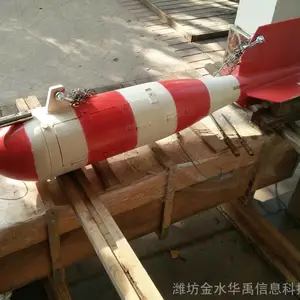

本仪器执行并符合SL08-89《积时式悬移质泥沙采样器》等技术要求，仪器外形见图。

本系列仪器都配置流速仪悬杆和河底信号接触器，可以兼测流速和水深，是一种具有测深、测速、测沙功能的综合性输沙率测验仪器，用全断面混合法测量断面输沙率具有快速、准确、可靠的特点。本仪器的主要特点是水样不经过夹断式电磁阀的阀芯，因而不存在阀芯被细粒泥沙卡阻的现象。

1 主要技术指标

（1）适用范围：悬移质泥沙含沙量CS≤200kg/m3的砂质、小砾石及土质和浅层淤泥河床；

（2）进水管直径： Φ3、Φ4、Φ6 可选

（3）水样容积：2000～2500ml；

（4）水样误差：实测流速在0.5～4.0m/s之间，当含沙量CS≤30kg/m3时，水样进口流速与天然流速比值系数K=0.9～1.1的累计频率不低于75%。

 （5）可选遥控方式：GSM 手机短消息或短波遥控器控制（遥控距离 200m）或缆道遥控 电源：12VDC±10%（2.2AH）蓄电池

（6）平均功耗：≤4W

（7）铅鱼重量：150～300Kg（可选）

2工作原理

    江河水体中的悬浮泥沙是一种不均匀混合物，通常情况下自水面到河底浓度逐渐加大。为了***泥沙测验精度，******3714及行业标准SL08-89《积时式悬移质泥沙采样器》均规定：积时式采样器应能采集到天然状态下，流态不受扰动，消除了突然灌注，进口流速与天然流速相近的水样。仪器还应能适用于各种测验设施，并能采集到河底水样。
