一． 系统结构组成

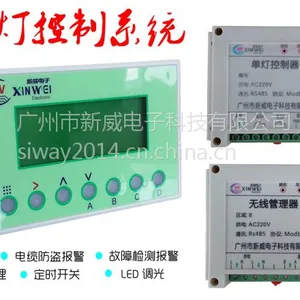

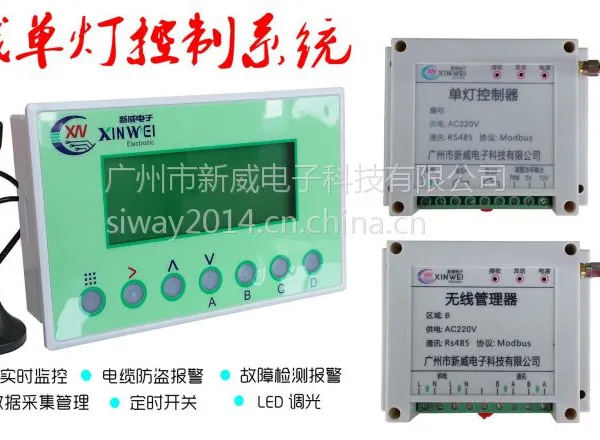

* 以太网远程控制主机XW3009（安装配电箱内）；

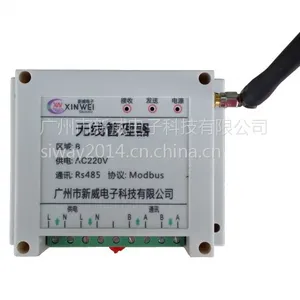

*. 回路无线管理器（新威牌）（安装配电箱内）；

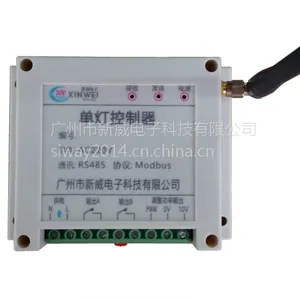

*单灯控制器（新威牌）（安装灯杆，灯头内）；

* 短信管理器（新威牌）（安装监控室内）；

* 监控中心：

* 采用本公司专业单灯远程控制软件；

*实时显示远程设备的运行状态；

* 实现远程启停控制；

* 远程设备数据自动上传；

*XW3009采用与欧洲技术同步，当今******的工业以太网现场总线技术，对街道路灯、光照度、电参数、设备状态等进行实时远程分布式监控。

* 公司根据市政路灯行业特点进行设计，对城市街道、路桥、广场路灯等进行形象实时显示，工作人员可以通过电脑远程控制路灯启停等。

*当现场设备出现异常情况，如电压报警、电流报警、灯具损坏等，本系统自动显示故障，并通过GSM短信的方式发送到预设管理人员的人手上，从而实现路灯监控的智能化和无人值守。

二． 远程单灯控制系统功能

* 回路经纬时控（根据地理位置，自动计算当地天黑天亮时间，自动修整开关灯时间，以达到节电、提高道路照明质量目的）；

*回路光控（光照度低于设定值，自动亮灯）；

*回路手动控制；

* 回路远程遥控；

* 单灯控制；

三． 自动数据上传功能

终端自动按时上传运行参数，包括内容：单灯状态、输入三相电压值、输入三相电流值、三相电量值等；（注：三相电压电流电量值，需要扩展相应检测模块）

四． 故障报警功能

系统对各回路及单灯状态进行自动判别，发现故障及时在显示于电脑软件上，并以GSM短信的方式发送到有关人员手机，进行远程报警。

报警内容：

* 停电；

*单灯故障；

* 电压报警；

*  电流报警；

所有故障报警都会作为档案记录在数据库中，方便日后查阅。

五． 数据处理、存储、查询及打印

各终端运行数据定时上传，并录入数据库；

查询任意历史时间段、任意终端的运行数据；

查询内容可以导出Excel表，并进行打印与分析；

六． GIS地图显示功能

*系统嵌入百度地图，可以实现城区矢量化电子地图，达到图文并茂、界面美观、免地图更新、使用方便的效果。

*通过数字标定，将所控区域终端单元标定在电子地图上。

*电子地图可无级缩放与平滑浏览，可以不等比例要求同屏显示地图，通过大屏幕系统，可同屏或者分屏显示多个终端运行情况。

4  能实时直观显示终端有无开灯回路。

* 当终端检测到故障时，系统以红色显示终端图标。

*显示单灯工作状态。

七． 系统增容扩容功能

系统具有灵活的远程终端增减扩容功能，可以动态添加、删除终端设备，无需修改地图，和重新组建数据库等。

八． 单灯控制器功能

通过采用433MHz无线RF通讯技术，在无需加铺电缆的情况下，实现远程单灯控制，实现各种不同的开关灯组合，如隔盏亮，交叉亮等多种亮灯模式，或自定义亮灯模式。
