| 品牌:乔邑 | 材质:碳钢 | 型号:Y43H |
| 连接形式:法兰 | 适用介质:蒸汽 | 公称通径:20-400 |
| 结构形式:弹簧薄膜式 | 压力环境:高压 | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:水力控制 |
| 零部件及配件:配件 | 形态:柱塞式 | 类型(通道位置):直通式 |
| 规格:DN20-400 |
上海乔邑阀门制造有限公司是【Y43H高压蒸汽减压阀】的生产厂家,备有大量现货以***销售!公司恪守“质量、诚信经营”的宗旨,为客户提供物美价廉的产品和***售后服务,欢迎咨询选购!

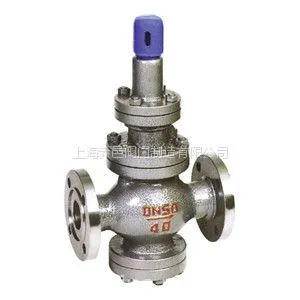

一、Y43H高压蒸汽减压阀产品概述:
Y43H高压蒸汽减压阀适用于工作温度0~90C的水、空气和非腐蚀液体管路上。在高层建筑的冷热水供水和消防供水系统中,可取代常规分区水管,简化和节省系统的设备,降低工程造价。该产品比原膜片式提高寿命3倍以上。
二、Y43H高压蒸汽减压阀主要性能参数:
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
最小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
渗漏量 | GB12245-1989 | |||||
三、Y43H 高压蒸汽减压阀主要零件材料:
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB |
阀座 阀盘 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13/铜合金 |
活塞环 | 合金铸铁 |
导阀座 导阀杆 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主阀弹簧 | 50CrVA |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |

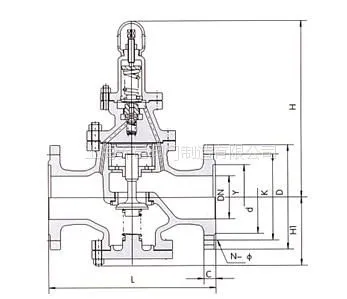

四、Y43H 高压蒸汽减压阀主要结构图:
五、Y43H 高压蒸汽减压阀主要外形尺寸(法兰尺寸按JB/T79-94标准)
DN | L | H1 | H | ||||||||
PN16、25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 | PN16 | PN25 | PN40 | PN64 | |
20 | 160 | 160 | 170 | 90 | 90 | 90 | 90 | 220 | 220 | 220 | 220 |
25 | 180 | 200 | 200 | 95 | 95 | 100 | 105 | 255 | 255 | 265 | 265 |
32 | 200 | 220 | 220 | 100 | 100 | 100 | 110 | 255 | 255 | 265 | 265 |
40 | 220 | 240 | 240 | 115 | 115 | 130 | 130 | 325 | 325 | 330 | 330 |
50 | 250 | 270 | 270 | 120 | 120 | 135 | 135 | 325 | 325 | 330 | 330 |
65 | 260 | 280 | 300 | 125 | 125 | 130 | 145 | 330 | 330 | 340 | 355 |
80 | 310 | 330 | 330 | 135 | 135 | 150 | 160 | 340 | 340 | 340 | 340 |
100 | 350 | 380 | 380 | 108 | 108 | 185 | 185 | 317 | 317 | 360 | 360 |
125 | 400 | 450 | 450 | 190 | 200 | 200 | 245 | 560 | 560 | 565 | 565 |
150 | 450 | 500 | 500 | 205 | 210 | 240 | 280 | 580 | 580 | 585 | 585 |
200 | 500 | 560 | 560 | 220 | 245 | 245 | 310 | 630 | 630 | 635 | 635 |
250 | 600 | - | - | 270 | - | - | - | 750 | - | - | - |
300 | 800 | - | - | 310 | - | - | - | 780 | - | - | - |
350 | 850 | - | - | 390 | - | - | - | 850 | - | - | - |
400 | 900 | - | - | 420 | - | - | - | 925 | - | - | - |
上海乔邑阀门为您提供专业的【Y43H高压蒸汽减压阀】解决方案,如有任何疑问,我们将尽心尽力为您解答!本文中所有文字、数据、图片均只适用于参考,若需要了解更多的性能参数、结构尺寸、价格等详情,请与我们联系!
