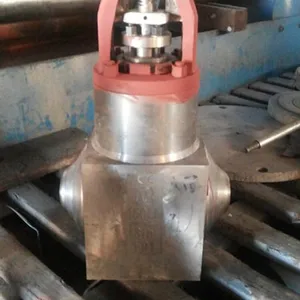

J968Y-P54100V抗冲刷截止阀 P54100V抗冲刷截止阀

一、J968Y-P54100V抗冲刷截止阀抗冲刷截止阀用途：

抗冲刷截止阀安装在汽轮机疏水、给水疏水、加热器疏水、锅炉疏水、过热器疏水、对空排汽、水冷壁下联箱排污、包墙疏水等管道和容器上，作为启闭装置。该系列阀门改变了传统截止阀的结构形式，采用高压差节流套筒式结构。具有抗冲刷性强、操作轻松、使用寿命长、阀内件能拆、维修成本低等特点。

二、J968Y-P54100V抗冲刷截止阀抗冲刷截止阀结构：

1、阀门采用直通式结构。

2、为避免在使用过程中，介质对密封副的高速冲刷，密封度采用双阀座结构，先节流并阻断杂物，在利用节流后的介质使密封面得到自清洁，从而***解决了在阀门关闭时，由于较脏的介质压在阀座密封面上，使阀门产生泄露和使用寿命短的问题。

3、公称通径DN≤50mm的抗冲刷截止阀阀体与阀盖的连接是夹箍销轴式连接、DN65以上的抗冲刷截止阀的阀体与阀盖的连接采用自密封式法兰连接形式。这两种结构都具有拆、装方便、***。

4、阀门两端支管为焊接连接。

5、阀座、阀瓣密封面均采用进口钴基硬质合金堆焊而成。密封面具有硬度高，耐磨擦，抗擦伤等特点。

6、采用氮化钢作为阀杆材料，使之渗氮后的阀杆表面硬度高、耐磨、抗擦伤，同时具有防腐蚀，使用寿命长的特点。

三、J968Y-P54100V抗冲刷截止阀抗冲刷截止阀基本参数：

公称通径：DN10-100mm

公称压力：PN10-42.0mpa

适用介质：蒸汽、水和腐蚀介质

介质温度：-50℃～700℃

四、J968Y-P54100V抗冲刷截止阀抗冲刷截止阀材质

阀体：20G锻钢件、ZG250锻钢件、12Cr1MoV、F22合金钢锻件

阀芯、阀座密封面：堆焊钴基合金

阀杆：采用沉淀硬化不锈钢

节流罩：硬氮化处理

五、J968Y-P54100V抗冲刷截止阀抗冲刷截止阀特点：

1．优质锻件并经固融处理的阀体，确保无内外裂纹。锻件符合，JB9626-1999的规定。　

2．阀座堆焊钴基硬质合金，***提高了高温硬度和抗介质冲蚀能力。

3．阀瓣采用进口钴铬钨钢球，具有很高的高温硬度，使其抗介质冲蚀能力大大优于普通针型阀。

4．经锻造的阀杆，柔性和强度不同一般，滚压加工的螺纹位于填料之上，避免了与介质接触，光杆部位经精磨处理，不仅与填料紧密接触，***了密封无外漏，而且减少了开启力矩，阀门启闭时灵活自如。

5．独特设计的中口金属密封垫，经特殊工艺调质处理，确保高温高压下的良好密封。

6．致密性优良的柔性石墨填料，确保了高温高压下无外漏。

六、J968Y-P54100V抗冲刷截止阀注意事项：

1、本阀门只作为全开或全关使用，不能作为调节阀使用。

2、传动部位应保持清洁，定期加注润滑油。

3、开启或关闭应用于手轮或电动装置，尽量不借助杠杆或其他工具。

4、介质流向为高进低出（倒流），安装时***介质流向与阀体上流向箭头方向一致，切勿装反。

5、阀门可安装在管道上的任何位置，同时根据介质的温度选择碳钢或合金钢材料的阀门。
