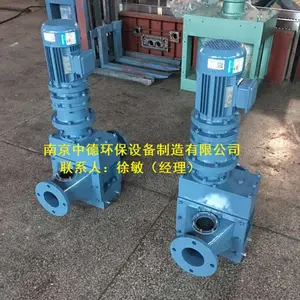

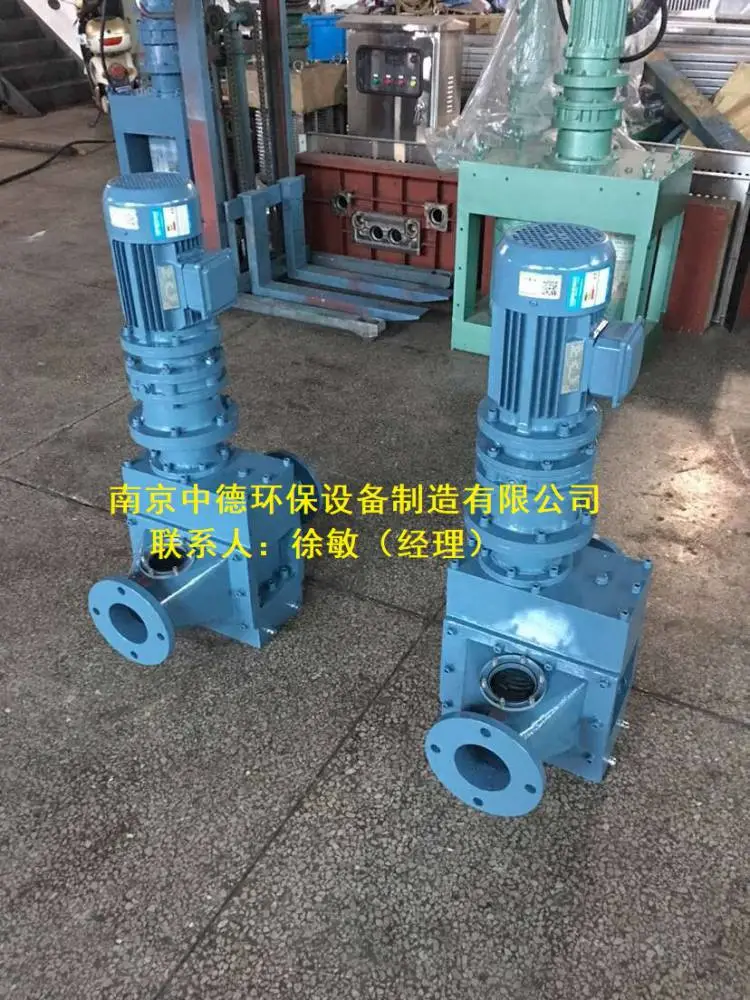

管道粉碎机为管道法兰式安装，将管道输送介质中的固体物质。悬浮物以及细长纤维等粉碎为小颗粒。在污水处理中主要应用于污泥消化池，减少了污泥消化循环的污泥量，加快消化速度，减少了污泥循环时间。

管道粉碎机适用于绝大多数现有的直排设备或管道应用场合，不需要另外管道或渠道系统进行改造。

主要特点

独特的双轴设计，***不同材质的颗粒物体在粉碎过程中的***粉碎；

根据不同的进水量，管道粉碎机具有更小的水头损失，增加流通效果，使水流更加流畅；

采用由机械密封和骨架油密封形成的组织密封装置，无需对密封进行冲洗、无需要调整密封填料，使用和维修过程中非常方便。

使用不同的齿轮配置进行模块化设计，以满足用户特殊应用场合的要求。

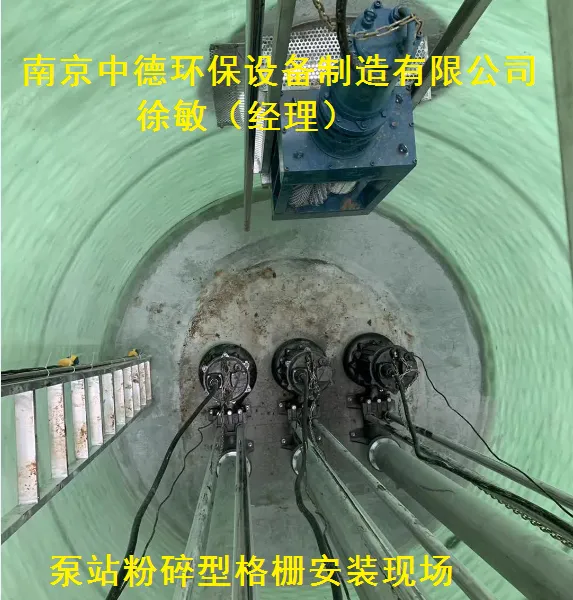

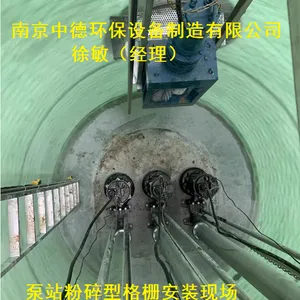

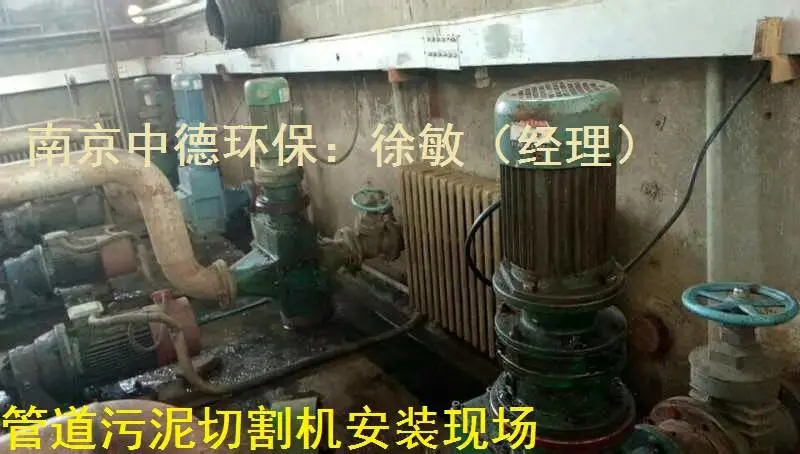

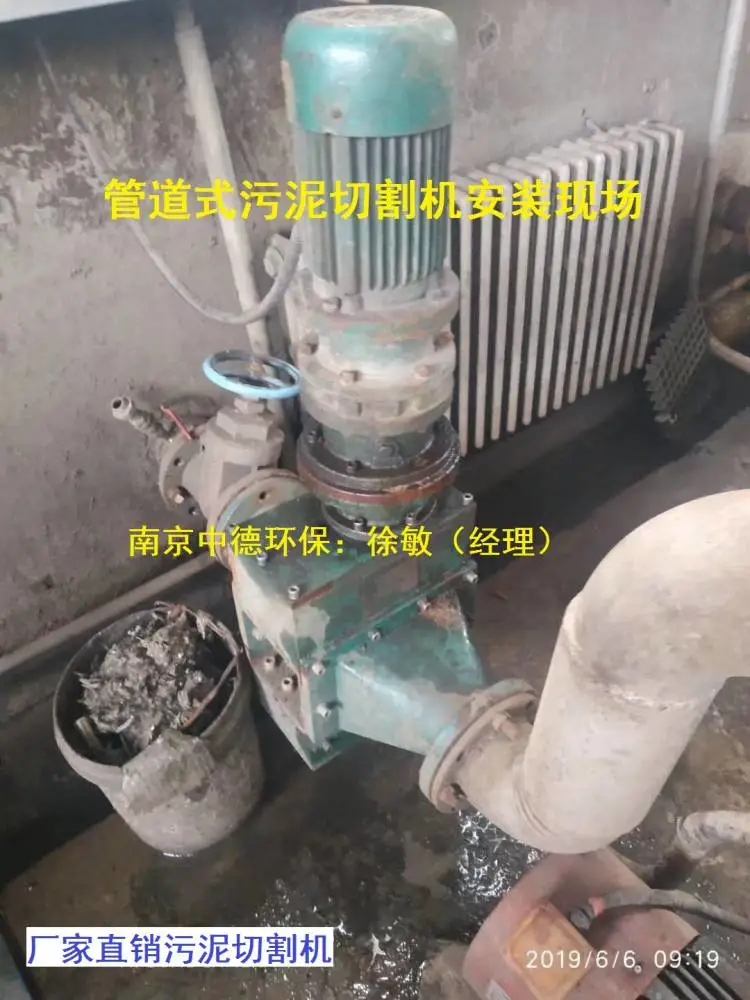

安装示意图

技术参数

 设备俗称

粉碎型格栅，转鼓格栅破碎机，管式破碎机，耙式格栅破碎机

产品介绍

用途:

P型破碎机是为处理混在下水道中的固体物质而开发的装置。该机能将混在下水道中的布片、木片、空瓶罐等固体物粉碎，以防止下水道水处理设备的堵塞，***下水道水处理设备正常运行。本机主要适用范围：

1） 安装于下水道水泵前，对固体物的破碎；

2） 安装于拦污栅后，对从水中捞上的飘浮物的破碎；

3） 安装于焚烧炉前，对回收的污水处理垃圾破碎至便于运输的尺寸；

4） 安在污水处理管道中，对混入污泥中固体物的破碎；

5） 对回收的空罐、电池、塑料品等的破碎。

本机所能破碎的物品有：破布、玻璃、纸制品、木制品、生理用品、空罐、渣滓、橡胶制品、绳类、软管、皮制品、塑料品等。

型号表示方法:

 特点:

1.   在水中进行破碎处理，既能保护水处理设备，又可避免臭气外泄，保护环境。

2.   破碎性能优良，具有过载保护功能，运行***，可自动控制。

3.   具有自动清洗功能。

4.   安装及维修保养简单。

结构:

如图1所示，本机主要由驱动部件、主动轴、从动轴、铣刀、机械密封、壳体等构成。

驱动部件带动主动轴转动，同时主动轴通过精密齿轮带动从动轴转动，使固定于两轴上的铣刀呈逆向旋转，而将固体物咬挤破碎。
