电动铸钢法兰排渣闸阀 铸钢法兰排渣闸阀

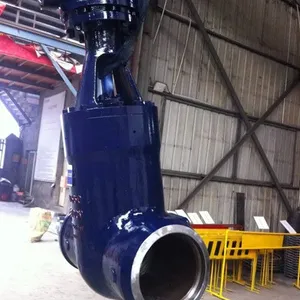

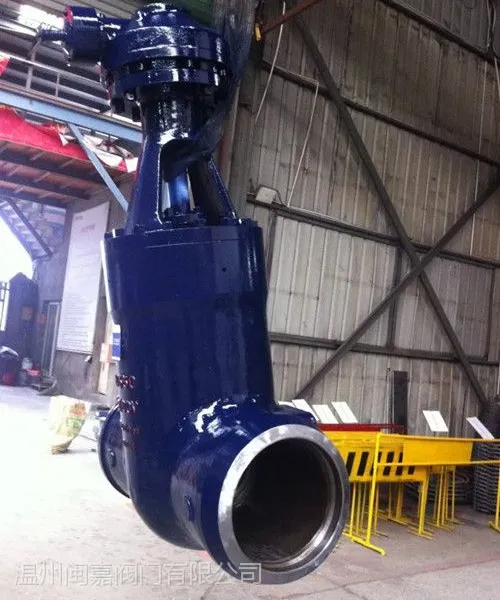

电动铸钢法兰排渣闸阀
排渣闸阀产品用途
排渣闸阀适用于公称压力PN1.6～6.4MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物
排渣闸阀产品结构特点
排渣闸阀采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。排渣闸阀密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。排渣闸阀中大口径设置滚动轴承，启闭轻松。排渣闸阀启闭件采用半密封副强制密封，性能优良。排渣闸阀阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。排渣闸阀阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。
排渣闸阀引用标准
设计与制造：GB12234 GB3595
结构长度：GB12221
压力温度等级：GB9131 JB/T74 HG20604
连接法兰：JG/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
排渣闸阀零件材料 工作温度
 ≤100℃
阀体材料
 碳钢WCB
适用介质
 灰渣水混合物，渣水比≥1:15，类径≤50mm
阀体 阀 盖 支 架 闸 板 阀 杆 阀 座 密封圈 填 料 阀杆螺母
WCB WCB WCB WCB+耐磨合金 2Cr13 WCB+耐磨合金 增强柔性石墨 增强柔性石墨 ZCuA110Fe3
排渣闸阀-主要尺寸
型号
Type 公称通径
DN/mm
 主要尺寸/mm
L D D1 D2 b Z-?d H
PZ41H-10C
PL41H-10C
PZ41H-16C
PL41H-16C
NPZ41H-10C
NPZ41H-16C
电动排渣闸阀
尺寸同上，
高度重量加电动头。
 50 250 165 125 102 20 4-?18 335
80 280 200 150 133 22 8-?18 510
100 300 220 180 150 24 8-?18 685
150 350 285 240 212 28 8-?22 790
200 400 340 295 268 30 12-?22 885
250 450 405 355 320 32 12-?26 1015
300 500 460 41O 370 34 12-?26 1190
350 550 520 470 430 38 16-?26 1350
400 600 580 525 482 40 16-?30 1460
