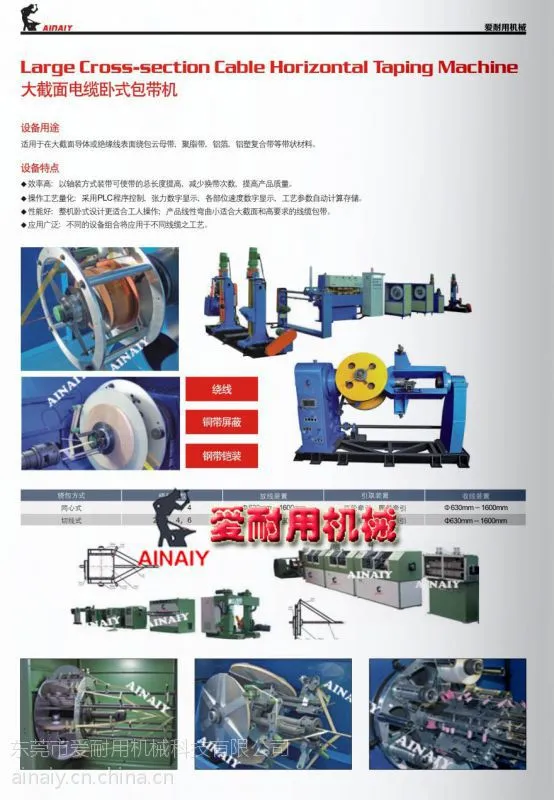

一.用途：适用线缆表面各种中心绕包，如云母带，无纺布，棉纸，阻燃带，铜带等。

二.主要技术参数：

2.1绕包前电缆外径：Φ30mm

2.2绕包头转速：2500r/min

2.3绕包头节距：  无级可调

2.4牵引力：1250kg

2.5牵引线速度：100m/min

2.6放线盘规格：PN800～PN12500

2.7收线盘规格：PN8000～PN1250

2.9设备中心高：1000mm

3.设备组成部件

3.1　Φ1250端轴式放线架1套

3.2　井式导线架1套（选配）

3.3　中心式绕包机2套

3.4　机械电子计米器1套

3.5　800kg平皮带牵引机1套

3.6　Φ1250端轴式收排线架1套

3.7　电控系统 1套

4.　主要部件的技术参数及结构

一，Φ1250端轴式放线架

Ａ放线盘规格　PN800～PN12500

Ｂ.装载量   5t

Ｃ.电动升降上下线盘, 电动夹紧和放松线盘。

Ｄ.放线张力机械摩擦控制, 大小手动可调。

Ｅ.具有线盘夹紧保护、上下线盘极限保护。

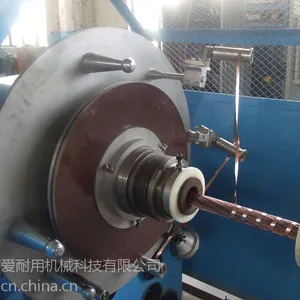

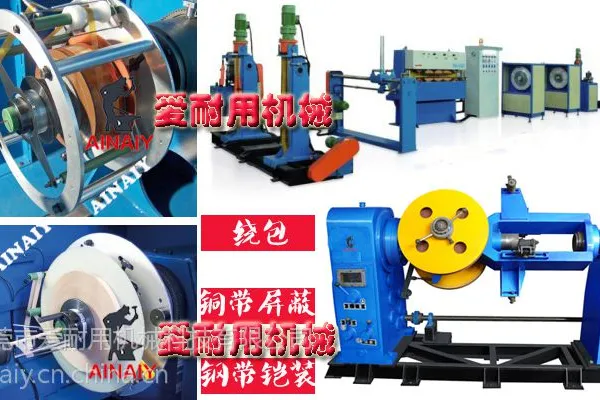

二，中心绕包装置两台

Ａ.包带马达：2HP西门子电机.1.5KW爱默生 380V  变频调速；

Ｂ.包带材料:孔径ф82mm,盘径ф400mm,适合包带盘直径ф450以下,宽度范围4mm-20mm（可根据客户要求定做）

Ｃ.包带张力:1.2KG磁粉制动器电磁微动调节；

Ｄ.包向:左右可调,通过控制箱自由切换；

Ｆ.储存带盘数量：20盘以上，可根据要求增加。

三，机械电子计米器

Ａ.计米轮圆周长                          500mm

Ｂ.计米长度                          9999m

Ｃ.计米精度误差                                      ≤4‰

Ｄ.计米轮单主动，双轮结构，卧式安装；压紧轮处带有缓冲弹簧，进出线均有导线辊。

Ｅ.具有机械计米和电子计米功能。

四，800kg平皮带牵引机

Ａ.适应线径                                      Φ30mm

Ｂ.牵引力                                         1250kg

Ｃ.牵引线速度                                  100m/min

Ｄ.平皮带有效接触长度                           900mm

Ｅ.履带宽度                        120mm

Ｆ.气缸对数                                             3对

五，Φ1250端轴式收排线架

Ａ.收线盘规格                            PN800～PN1250

Ｂ.载重量                            10t

Ｃ.排线直径                          30mm

Ｄ.收线速度                          40m/min

Ｅ.收线电机                                             5.5kW

Ｆ.排线电机                                             1.5kW（交流变频电机）

Ｇ.升降电机                                             1.5kW（AC，两台）

Ｈ.夹紧电机                                             1.5kW（AC）

Ｊ.排线采用交流变频电机，变频控制。排线速度自动跟踪收线速度，排线速度无级可调。具有快排调整功能。

六，电控系统

Ａ.电源：三相五线制，380V(±10%)，50Hz，单相控制电压220V。

Ｂ.绕包电机、牵引电机均采用交流变频电机,变频器变频控制。

Ｃ.整机也可采用PLC和触摸屏统一管理（选配）。

七，主要部件品牌选择

7.1可编程控制器PLC       Siemens S7 (选配)

7.2触摸屏：              Siemens触摸屏（选配）

7.3交流驱动电机          Siemens

7.4变频器               艾默生交流变频器
