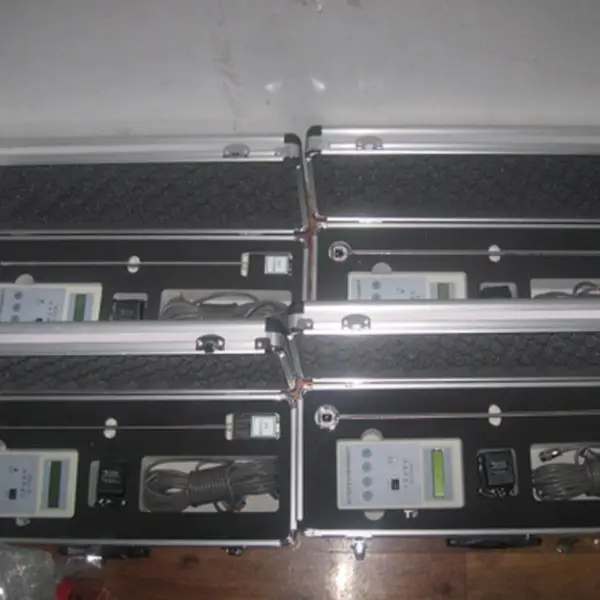

一．仪器的要求：

KN

测速公式：V ＝ ——————— ＋ C(m/s)(自动计算)

T

仪器编号：????＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿

测速范围：0.01-4.00 m/s (可到5.00m/s)

测流误差：≤1.5%

显示屏：4×16位液晶显示

测量方式：测杆定位测量

温度范围：－20℃- 50℃

电源：DC8.4V锂离子充电电池,充满后可连续工作40小时以上.

二．测量原理：

本仪器依据明渠测流的流速面积法原理设计，测出流速得流量 Q＝V·S（S为断面面积）

1. 流速测定：

测流速时，由水力推动旋桨式转子流速仪旋转，内置信号装置产生转数信号，由下面公式计算流速：

KN

V＝———————— ＋ C（m/s）

T

式中：V：测流时段内平均流速（m/s）

K：桨叶水力螺距 C：流速仪常数

T：测流历时（单位为S）N：T时段内信号数

本仪器使用时，K 、C均为常数，测流时，只要测出T和N，算出流速。

2. 流量的计算：

流量测定根据明渠流量测量的流速面积法，先测出流速再乘以断面面积即得流量。

三．仪器的操作使用：

ZMLSY-1.0 7.2V

K=.0288 1V=0.000

T=100 0N0000.0

Q=000000.000m3h

正常时，插上插头开机，拔出关机，仪器电源通电显示上次关机时所流速仪参数。参数设置如图所示： 若参数与相同，进入测流。 图1.测量显示

上仪器共设3个按键：

菜单 启.停 上移 右移

 参数设置操作：

参数设置一：查看显示屏是否与所用流速仪参数一致，若不一致，按MENU键进入

3.1.1 设置1，通过右移键和上移键修改显示屏。如：C值为0.0150，则先操作右移键，使光标移位到C＝.0100处，按动上移键，每按一次加1，重复按动，直到光标所处位数的数值与要求值一致，即为C＝0.0150。

修改K值、测量时间T的方法同上，先按右移键移位，然后按上移键加数，直到正为止。按错后可重复上述操作。

显示屏中，K与C系数请按鉴定的参数输入：

T表示自动测量的测量时间单位秒

3.1.2 按菜单键进入设置2

设置2

自动 - 0

延时 - 3

断面 - 01.005 m2

设置1

螺距 - K=.9710

常量 - C=.0170

历时 - T=100.00

显示屏中，自动为“0”符号表示自动测量，设置为“0”为自动测量，若需手动测量，应将该符号置为“1”。

显示屏中，延时3秒，表示设置完进入测量界面，3秒钟后，才开始处理自动测量。若是自动测量，仪器自动重复测次（间隔时间为延时时间）。若是手动测量，当需要测量时按启停键进行测量与停止，待读完数后，按一次启停键，进行下一次测量。

断面面积输出：单位为平方米 设置后可以得出截面积的流量，公式Q＝V·S（S为断面面

3.1.3版本号通讯显示通讯方式（默认无通讯）

设置4

波特率 — 9600

停止位 — 1

校验位 — N

通讯 — RS232

设置3

版本 —ZMLSY -1.0

型号 — 1206B

通讯 — RS232

3.2 测量数据

设置参数正后,同时按‘右移键盘+上移’以保存参数并返回测量状态；

进入测量状态，显示如图所示：若是自动测量，仪器在每次测量完后，自动按公式计算出流速值并显示1V=0.000M/S，固定显示3-5秒后自动重复测量，但流速值将保持显示到下一次测量结束。若是手动测量，每次测量完，待读完数后，按一次启停键，进行下一次测量。测量时，当信号到来，从显示中可见到时间T开始计时，N开始计数，当时间T到达所设置时间后，再收到一个信号时，仪器自动关闭T、N，并自动计算出流速V，待显示延时3-5秒钟后，仪器自动启动下一次测流，重复上述过程，在本次测量中，显示上的V值为上一次的流速值，便于参考和记录。
