| 品牌:阜通牌 | 型号:GJXYCH | 光纤芯数:4 |
| 允许抗拉强度:200N | 光缆外径:2*3mm | 重量:21kg/km |
| 允许侧压力:2200N/100mm | 适用范围:主要应用于FTTH光缆线路的入户引入段 |
接入网用蝶形引入光缆:
产品简述
蝶形引入光缆在市场上被俗称皮线光缆,它是将光通信单元(光纤)处于中心,两侧放置两根平行非金属加强件(FRP)或金属加强构件,***,挤制黑色或彩色聚氯乙烯(PVC)或低烟无卤材料(LSZH,低烟,无卤,阻燃)护套而成。皮线光缆因为柔软、轻等特点;使得其在接入网中被大量使用;皮线光缆学名:接入网用蝶形引入光缆;由于其形状呈蝴蝶形状;所以又有人称蝶形光缆、8字光缆。
应用
阜新信通线缆有限公司生产的蝶形引入光缆,主要应用于FTTH光缆线路的入户引入段,及其他光纤接入的FTTO和FTTB等网络的用户引入段;在目前国内FTTH工程中较受关注。
阜新信通线缆有限公司根据***YD/T1997-2009生产的皮线光缆具有以下特点。
?特种耐弯光纤(G657),提供更大的带宽,增强网络传输性能;
?两根平行FRP或金属加强件使光缆具有良好的抗压性能,保护光纤;
?光缆结构简单,重量轻,实用性强;
?独特的凹槽设计,易剥离,方便接续,简化安装和维护;
?低烟无卤阻燃聚乙烯护套或阻燃聚氯乙烯护套,环保。
?可与多种现场连接器匹配,可现场成端。
性能指标(阜新信通线缆有限公司生产)
蝶形引入光缆的典型结构尺寸: | |||||
光缆类别 | 外形尺寸标称值(H*L) |
|
| 容差 | |
1芯和2芯 | 4芯 | 1芯和2芯 | 4芯 | ||
蝶形引入光缆 | 2.0*3.0 | 2.0*4.0 | ±0.1 | ±0.2 | |
注1:H表示光缆的短轴长,L代表光缆的长轴长 | |||||
注2:对于自承式的光缆,除开吊线部分的尺寸应该满足该表的规定 | |||||
蝶形引入光缆光纤尺寸参数:
光纤类型 | 模场直径 (μm) | 包层直径 (μm) | 包层不圆度(%) | 芯/包层同心度误差 | 涂覆层直径(μm) | 着色层直径(μm) | 包层/涂覆层同心度误差 | ||||
标称值 | 容差 | 标称值 | 容差 | 标称值 | 容差 | 标称值 | 容差 | ||||
B1.1 | 8.6~9.5 |
±0.7 |
125.0 |
±1.0 |
≤2.0 |
≤0.8 |
245 |
±10 |
250 |
±15 |
≤12.5 |
B1.3 | |||||||||||
B4 | 8.0~11.0 | ||||||||||
注:B1.1和B1.3类光纤模场直径为1310nm波长下的值,B4类为1550nm波长下的值 | |||||||||||
蝶形引入光缆允许拉伸力和压偏力:
光缆类型 | 受力类型 | 拉伸力(N) | 压扁力(N/100mm) | |
蝶形引入光缆 | GJXV、GJXH、GJXDV、GJXDH | 短期 | 200 | 2200 |
长期 | 100 | 1000 | ||
蝶形引入光缆 | GJXFV、GJXFH、GJXFDV、GJXFDH | 短期 | 80 | 1000 |
长期 | 40 | 500 | ||
自承式蝶形引入光缆 | GJYXCH、GJYXDCH、GJYXFCH、GJYXFDCH | 短期 | 600 | 2200 |
长期 | 300 | 1000 | ||
蝶形引入光缆扁平方向最小弯曲半径 位: mm
光纤类别 | 静态(工作时) | 动态(安装时) |
B1.1和B1.3 | 30 | 60 |
B6a | 15 | 30 |
B6b | 10 | 25 |

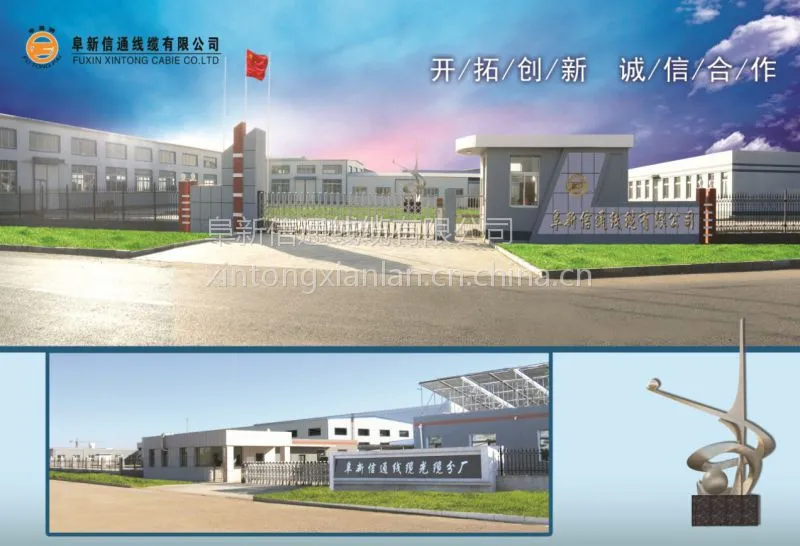

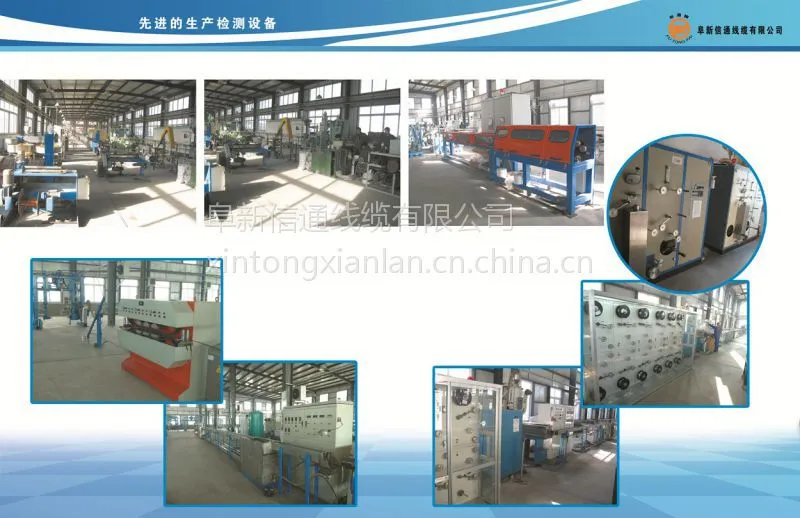

阜新信通线缆有限公司(原信息产业部电线电缆专业***生产厂——阜新市通讯电缆厂转制企业)座落于风景秀丽的海棠山脚下、青山绿水的细河北岸,美丽的蒙古贞大地上。毗邻101国道、京四(四平)高速、锦阜高速、阜营高速、京沈高铁等交通网,交通十分便畅。 信通公司是一家专业从事通信电缆和光缆生产的高科技现代化企业。产品主要应用于***通讯、有线广播电视网络系统、宽带网络系统、市内电话通信网络系统。公司的主要产品有:军用载波通讯电缆、射频同轴电缆、数据通信电缆、通信光缆、市内通信电缆等产品。我公司建厂四十多年来,“飞翅”、“阜通”牌系列通讯产品,远销世界二十多个国家和地区以及国内大江南北。 信通公司技术力量雄厚,经2009年改制优化重组后现有员工100名,专业技术人员62名,其中***职称技术人员5名,中级职称技术人员35名。公司有一支***的专业技术队伍,具备了自主研发高科技通信电缆的科研能力。公司1966年建厂,60年代末成为原电子工业部和解放军总参通信部通讯电缆***生产骨干企业。多次承担***技术公关课题。1970年中国颗人造卫星“东方红一号”所采用的射频同轴电缆均为我阜新通讯电缆厂研制和生产,为祖国的航天事业做出了重大贡献。其后,我公司引进日本日立公司、美国戴维斯公司同轴电缆生产线设备,成为国内家成功研制和生产聚乙烯纵孔(藕状)同轴电缆、聚乙烯物理发泡同轴电缆、***通讯用载波电缆及2400对市话通信电缆的企业。 信通公司生产设备***,拥有目前国际进的高速拉丝绝缘串联线、高速对绞机、单扭成缆机、高速编织机、物理发泡生产线、氩弧焊铝管生产线、综合护套生产线、高速光纤着色机、高速二次被覆生产线、SZ绞高速成缆机等相关生产设备。公司检测手段完善,拥有国际进的大型网络分析检测仪、频谱分析仪、OTDR等射频同轴电缆、光缆、数据通信电缆等检测设备,为生产出***的通信线缆产品奠定了坚实的基础。雄厚的技术力量,***的生产设备,可靠的生产工艺流程和***管理机制,造就了阜新信通线缆有限公司优质、***的产品。 作为东北地区一家综合性通信线缆研发、生产企业,我们具备年产射频同轴电缆20万公里、数据通信电缆50万箱、室内外光缆100万芯公里、市话通信电缆100万对公里的能力。长期以来,信通公司人坚持“科技兴企、信誉至上、质量”的经营理念。我们有信心,有能力为广大国内外客户提供***的产品和优质的服务。信通公司愿与您成为永远的朋友,携手共进,共铸辉煌。
