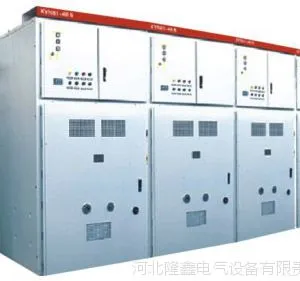

KYN61-40.5型铠装移开式交流金属封闭开关设备
| 产 品 说 明 |
产品描述... 1.概述
KYN61-40.5型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配50Hz、35kV电网的三相电能之用，对电路起到控制、保护和检测等功能，还可以用于频繁操作的场所，具备***“五防”功能。本产品符合我国***GB3906─2006《3.6kV -40.5kV交流金属封闭开关设备》和国际电工委员会标准 IEC298（1990）《1kV以上52kV及以下交流金属封闭开关设备和控制设备》及电力行业标准DL/T 404-2007《3.6kV～40.5kV交流金属封闭开关设备和控制设备》的有关规定。 2.型号的组成及含义 - 3. 产品特点
- 3.1 柜体采用优质冷轧钢板组装而成，精度高， 易于批量生产；
3.2 配用全新型复合绝缘真空断路器，断路器采用手车落地式结构，并具有互换性好，更换简单的特点；
3.3 手车架中装有丝杆螺母推进机构可轻松移动手车，并能防止误操作而损坏推进机构；
3.4 所有的操作均在柜门关闭状态下进行；
3.5 主开关、手车、柜体之间的联锁均采用强制性机械闭锁方式，满足"五防"功能；
3.6 断路器室、母线室和电缆室上方均设有泄压盖板；
3.7 主回路采用绝缘母线，相间及连接头配用阻燃材料注塑而成的绝缘套，主母线为分段母线，相邻柜间;用母线套管隔开，能有效防止事故蔓延；
3.8 电缆室空间充裕、可连接多根电缆；
3.9外壳防护等级为IP4X，手车室门打开防护等级IP2X。 4.产品设计、制造、检验所遵循的主要标准
IEC62271 《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》
IEC60694 《高压开关设备和控制设备标准的共用条款》
GB3906 《3.6kV-40.5 kV交流金属封闭开关设备和控制设备》
GB311.1 《高压输变点设备的绝缘配合》
GB/T11022 《高压开关设备和控制设备标准的共用技术要求》；
DL/T404 《户内交流高压开关柜订货技术条件》；
5.主要技术参数
5.1使用环境条件：
5.1.1 正常工作条件
a.周围空气温度： 上限 +40℃， 下限 -10℃。
b.海拔：设备安装场所的海拔高度1000m。
c.湿度
相对湿度：日平均值不大于95%；月平均值不大于90%；
饱和蒸气压：日平均值不大于2.2×10-3 Mpa，月平均值不大于1.8×10-3 Mpa。
d.地震：地震烈度不超过8度。
e.适用于周围没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污染的场所。
5.1.2 特殊工作条件
在超过GB3906规定的正常的正常环境条件下使用时，由用户和制造厂协商。
5.2设备额定参数
5.2.1 系统标称电压： 35kV 电压40.5kV
5.2.2 额定频率： 50HZ
5.2.3 相数：三相
5.2.4 母线接线方式：单母线分段
5.2.5系统接地方式：不接地
5.3 KYN61-40.5型铠装移开式交流金属封闭开关柜主要技术参数 序号 | 项目 | 单位 | 参数 | 1 | 额定电压 | kV | 40.5 | 2 | 主母线额定电流 | A | 630、1250、1600、2000 、2500 、3150、 4000 | 3 | 分支母线额定电流 | A | 630、1250、 1600、2000 、2500、3150 | 4 | 额定短路开断电流 （有效值） | kA | 16 20 25 31.5 40 50 | 5 | 额定短路关合电流 （峰值） | kA | 40 50 63 80 100 125 | 6 | 额定峰值耐受电流 （峰值） | kA | 40 50 63 80 100 125 | 7 | 4s额定短时耐受电流 （有效值） | kA | 16 20 25 31.5 40 50 | 8 | 额定绝缘水平 | 1min工频耐受电压 | kV | 相间相对地 | 一次隔离断口 | 95 | 115 | 雷电冲击耐受电压 | 185 | 215 | 9 | 辅助回路和控制回路1min工频耐受电压 | kV | 2 | 10 | 额定操作电压 | 分合闸线圈 | V | ∽110、220 | 11
13 | 主回路电阻 | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | μΩ | ＜200 | ＜160 | ＜120 | 14 | 接地电阻 | μΩ | ≤1000 | 15 | 操作顺序 | | O-0.3s-CO-180s-CO | 16 | 外壳可触及的部分允许温升 | K | ≤30 | 17 | 一次隔离触头允许温升 | K | ≤65 | 18 | 防护等级 | | 外壳：IP4X
隔室间、断路器室门打开时：IP2X | 19 | 外形尺寸（高×宽×深） | mm | KYN61 | 2600×1400×2800 | KYN61A | 2400×1200×2600 | 20 | 重量（断路器柜） | kg | 1000～2000 | 21 | 动态负荷/台 | kg | 18000～2200 |
5.4 ZN85-40.5型断路器技术参数 序号 | 项目 | 单位 | 参数 | 1 | 型式 | | 小车式真空断路器 | 2 | 系统标称电压 | kV | 35 | 3 | 额定电压 | kV | 40.5 | 4 | 额定电流 | A | 630、1250、1600、2000 、2500、 3150 | 5 | 额定频率 | Hz | 50、60 | 6 | 雷电冲击耐受电压 | 通用值 | kV | 185 | 隔离断口 | kV | 215 | 7 | 主回路工频耐受电压1min | 通用值 | kV | 95 | 隔离断口 | kV | 115 | 8 | 辅助回路工频耐受电压1min | kV | 2 | 9 | 4S额定短时耐受电流 | kA | 16 20 25 31.5 40 50 | 10 | 额定峰值耐受电流 | kA | 40 50 63 80 100 125 | 11 | 额定短路开断电流 | kA | 16 20 25 31.5 40 50 | 12 | 额定关合电流 | kA | 40 50 63 80 100 125 | 13 | 额定短路电流开断次数 | | ＞20 | 14 | 操作顺序 | | O-0.3s-CO-180s-CO | 15 | 类型 | | 弹簧操动机构 | 16 | 合闸时间 | mS | ≤100 | 17 | 分闸时间 | mS | ≤60 | 18 | 机械寿命 | 次 | 10000 | 注：用户也可选用其它型号断路器如VD4/VG1-40.5 等真空断路器或六氟化硫断路器 |
6.柜体结构
6.1 开关柜的结构功能分为手车室、母线室、电缆室、低压室。图1展示了柜体的结构和电器设备的安装。
6.2 开关柜为金属外壳，其外壳及隔板包括活门的防护等级为IP4X标准，柜底用钢板封闭。
6.3 高压开关柜外壳及隔板采取防腐防锈粉末喷涂措施。
6.4 母线、断路器及电缆出线等主要设备采用单独隔室。
6.5 开关柜外壳和金属隔板可靠接地，设专用铜材质接地导体，接地导体（大于200mm2）满足额定短时
和峰值时耐受电流要求。避雷器柜接地线独立引出接地。各柜接地线有集中接地螺栓，接地线经接地
螺栓集中接地。
6.6 接地母线能承受柜体的4S额定短路电流时电流而不超过规定温升。
6.7 高压开关柜中各组件及其支持绝缘件的外绝缘采用加强型，其爬电比距不小于2.0cm/kV(SMC绝缘)。
6.8 断路器、隔离开关、互感器、过电压保护器、避雷器等电气设备的安装位置便于运行中进行检查、巡
视、检修，预防性试验及必要的更换等工作。
6.9 开关柜内各相导体的相间及相对地间的净距离不小于300mm。
6.10同型产品内额定值和结构相同的组件可实现互换。
6.11在运行位置上的隔离插头能耐受短路冲击电流，并***接触良好，隔离插头符合SD201规定。
7. 手车室(图2)
7.1 手车室安装了导轨，***可移开单元可靠的在工作位置和试验/隔离位置之间移动。
7.2 可移开单元从工作位置退到试验/隔离位置时，活门13/14自动关闭,可防止接触到带电体。可移开单
元在试验/隔离位置时手车室门仍可完全关闭。此时，断路器分/合指示和储能/未储能指示可通过视
察窗观察。
7.3 断路器的操作时应关好前门。
8. 可移开单元(图3)
8.1 触臂和梅花触头安装在断路器的电极上，当可移开单元在工作位置时，它们形成与静触头的电气连
接。
8.2 开关柜和断路器之间信号、保护和控制线(以下简称二次线)的连接由安装在断路器二次插头和安装在
开关柜上的二次插座共同实现的。
9.继电器室
继电器室内板和面板可安装控制、保护元件、计量、显示仪表、带电监测显示器等二次元件。
10.电缆室
电缆室可安装PT、接地开关、避雷器、电缆。
11.母线室
主母线从一台开关柜引致另一台开关柜，通过分支母线和静触头盒固定，在穿越临柜侧板时用母线套管
固定。母线采用复合绝缘方式。
12.联锁装置
12.1 断路器手车只有在断开/试验位置或工作位置时，合上推进机构提手，断路器才能进行合分操作，
而且在断路器合闸后,手车的推进机构无法操作，防止带负荷推拉断路器手车；
12.2 只有当断路器退至断开/试验位置，手车才能从柜体拉出；
12.3 仅当接地开关处在分闸时，断路器手车才能从断开/试验位置运动至工作位置，仅当断路器手车处
于断开/试验位置时，接地开关才能合闸操作，这样实现了防止带电误合接地开关处于闭合状态时
关合断路器。
12.4 接地开关处于分闸状态时，电缆室门无法打开，防止了误入带电间隔；而电缆门打开后，接地开
关不能分闸。
12.5 断路器手车处于试验或工作位置而没有控制电压时，仅能手动分闸而不能合闸；
12.6 断路器手车在工作位置时，二次插头被锁定不能拔除。
13.泄压装置
在断路器室、母线室和电缆室上方均设有泄压盖板。泄压盖板的一端用金属螺栓紧固，另一端用塑料螺
栓固定，当柜内发生故障时，内部的高压气体能很容易的将泄压盖板冲开，释放压力，以确保操作人员
的安全。
14.带电显示装置
柜内可装监测一次回路带电状态的带电显示装置。该装置不但可以提示高压回路带电状况，而且可以与
电磁锁配合实现强制闭锁手柄、门，从而提高产品的防误性能。15.运输及存贮
15.1 出厂条件
在确保所有组装工作均完成后，按照相关标准进行出厂例行检验。在电气功能、结构功能均符合
设计要求时，方可进行包装或存放。
15.2 包装
开关柜的包装必须根据运输条件的不同采取不同的包装方法。包装应符合GB/T 13384《机电产
品包装通用技术条件》的要求，并按规定进行必要标志，其包装应能承受运输及装卸中的冲击。
15.3 运输
开关柜有四个起吊环，可以用起重机、叉车或手动千斤顶搬卸。注意保护人身安全及可能造成的财
产损失，勿倒置。起重机起吊时（图8）选择合适的吊环及吊绳，可移开单元（手车）将被单独包
装处理。
开关柜的运输方式应符合标准规定，防止受潮、震动、倾倒和机械损伤。
15.4 交货
产品到达收货地点后，首先应当检查包装是否完整无损，依照装箱单检查开关柜是否缺件或运输损
坏，如果发现问题应及时通知相关部门及人员做好商务记录和拍照、共同分析原因、作好签证和
善后处理。
15.5 存贮
对于无需立即安装的开关柜，应根据其正常使用条件要求置于适当的干燥场所。要求竖直摆放开关
柜，不能堆放，另外柜上的覆盖物不能太多，确保开关柜通气性良好。在安装运行前，应定期对开
关柜进行必要的检查，使之得到妥善保管。
16.现场安装
16.1 开关柜的安装要求现场有责任人进行检查指导。
16.2 包装应由熟练工人打开，将端封板移开，将可移单元（手车）从开关柜中移开并加以***保护。
16.3 按***的起吊环起吊开关柜，开关柜应在直立的情况下运进安装的室内。
16.4 安装前，应对安装场所进行检查：安装开关柜的房间应有照明设备和现场电源供应，有门锁、房间
干燥并有通风设施，其准备工作如电缆沟、二次电缆管道等应准备就绪。
16.5 安装场所应满足相关标准的规定和设计图纸要求，开关柜单列布置时柜前操作通道宽≥2500mm
、开关柜双列布置时柜前操作通道宽≥3600mm、开关柜柜后维护通道≥1200mm。同时，应参
照产品安装使用说明书，依照平面布置图纸确保柜体安装顺序正确。
16.6将开关柜在基础上正确的位置排成一行（垂直方向安装不平度不得超过2mm，尤其在前面）当柜子
超过10台时应考虑从中间部位开始安装。当开关柜完全就位好时，可用螺栓或焊接将其和基础槽
钢连接固定在一起。
16.6 安装基础形式（图9、图10），
16.7 安装主母线时需打开母线室顶盖板进行安装，安装好后紧固盖板，连接母线时接触面应平整、无污
物 ，有污物时应除净，涂中性凡士林油；主母线连接时，如表面因运输、保管等原因有不平整时
应加工平整后再按照图纸连接紧固。
16.8 安装一次电缆，电缆头制作完后，将电缆头固定在支架上，电缆与母线接触面应平整，接触面上涂
中性凡士林油后即可连接并紧固之。
16.9 安装二次回路电缆，电缆由开关柜左前侧底部进入柜内，顺侧壁进入继电器室，分接到相应的端子
排上，施工时应注意电缆号，端子号的准确，
16.10 接地（图2、 图3）连接柜间接地母线，使沿开关柜排列方向连成一体。手车接地排已经在手车
室底部安装并且须和开关柜的主接地排连接在一起，主接地排与配电室主接地系统用截面＞
16mm2的黄绿线连接。对10台以上开关柜的长排列时，接地连接节点不少于两处。
注意：不要在开关柜顶部泄压板上行走 17.安装后的检查
17.1 检查螺栓有无松动，尤其是母排和接地系统中的螺栓，必须拧紧。
17.2 仔细清除清洁开关柜内所有杂物。
17.3 ***整修在安装和连接中移动过的封板。
17.4 封闭因特殊需要在外壳保留的但已不再需要的孔。
17.5 将可移开单元（手车）推进开关柜。
17.6 检查触头系统、联锁机构、手车等运动是否可靠灵活，必要时加以润滑。
17.7 电缆施工完后应用隔板将电缆室与电缆沟封隔。
17.8 检查工作接地和保护接地是否有遗漏，接地回路是否连续导通，工作接地电阻应不大于1000uΩ,
保护接地电阻不大于4Ω。 18.产品出厂成套配备:
制造厂供货时提供下列文件及附件
◇装箱清单
◇产品合格证
◇使用说明书
◇出厂试验报告
◇有关电气图纸
◇主要元器件的安装使用说明书
◇柜门锁匙，操作手柄及备品备件
19.客户订货须知:
用户订货时需提供下列技术资料：
◆一次主接线方案的单线系统图及主母线型号规格。
◆二次原理图及端子排列图。若无端子图时则按制造厂编排。
◆二次小母线布置图及小母线形式。
◆配电室平面布置图及相关的剖面图。
◆若需母线桥（柜间或墙柜间母线桥）需提供跨距和高度尺寸。
◆电气设备汇总表
◆地区性特殊要求或特殊使用环境应在订货时提出。
◆需要其它超出附件、备件时应提出种类和数量。
|
|
