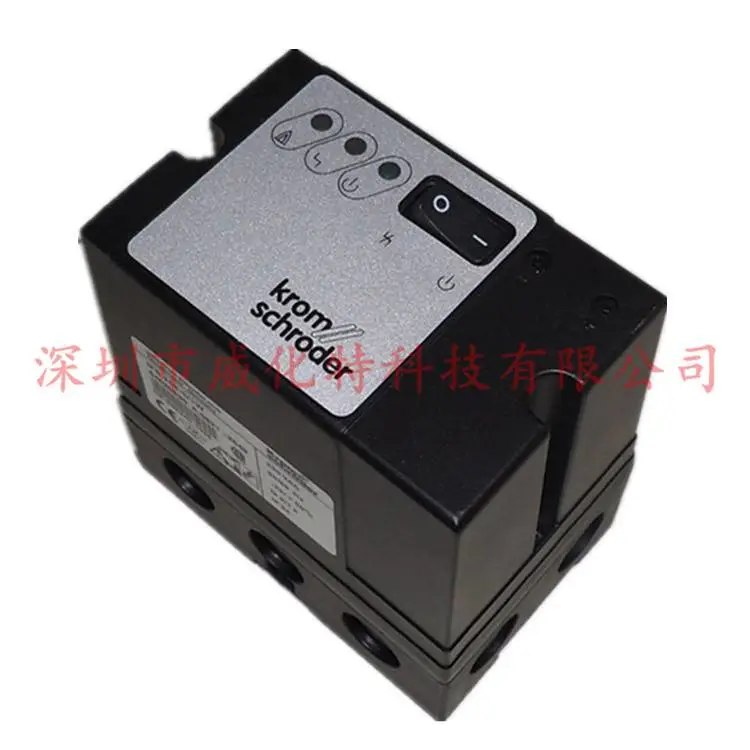

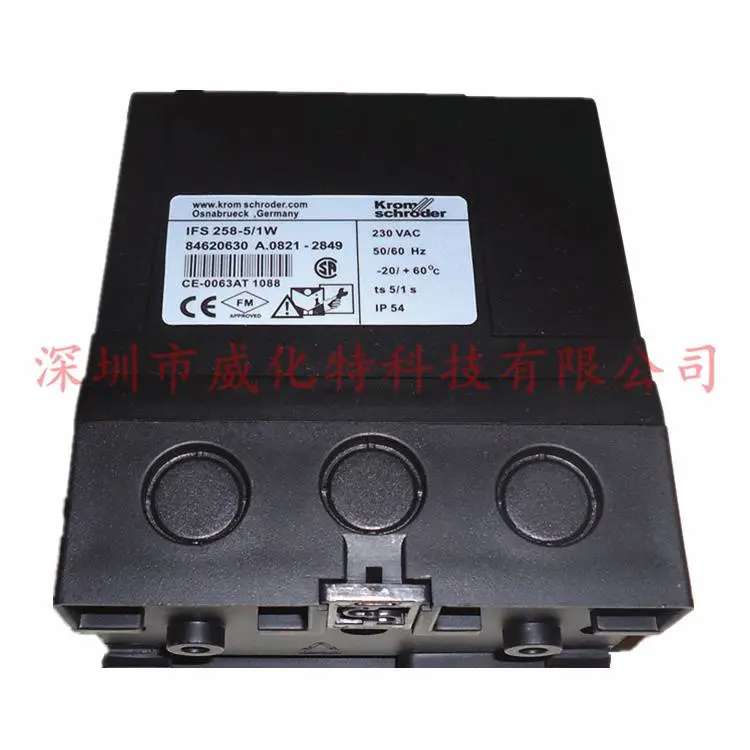

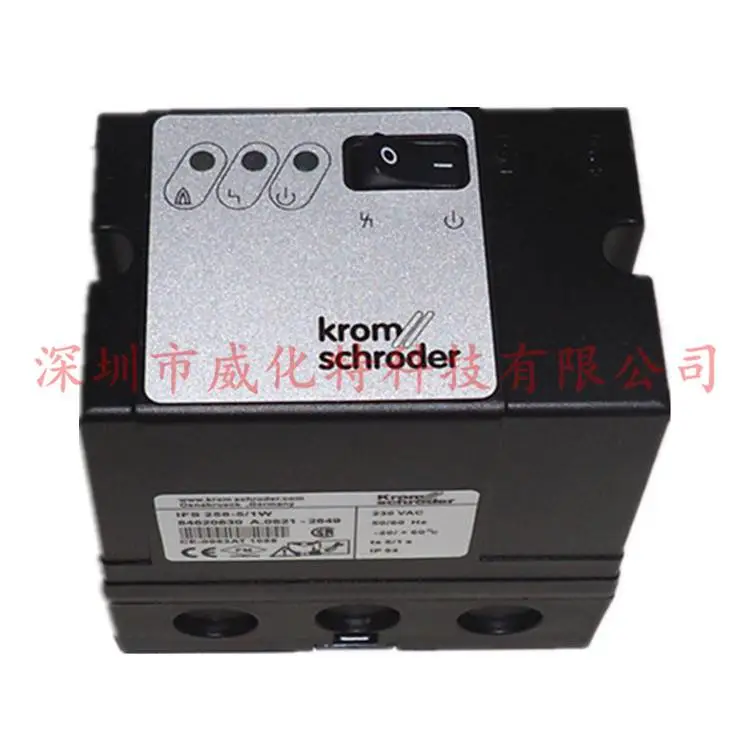

IFS258 烧嘴自动控制器是一种直接启动和监测烧嘴运行的控制器；可采用电离
式火焰监测或紫外线UV 监测，也可采用点火和监测共一根电极进行操作的模
式；本控制器适用于不用吹扫或吹扫由其它控制的系统中，直接点火功率不大
于350KW 带助燃风的烧嘴；具有本地开关、远程按钮复位两种模式。本控制器
符合欧洲燃气应用标准EN298。
二、技术指标
1、供电：AC220V±10% 50HZ
2、环境温度：-20℃+60℃，无冷凝
3、火焰检测电流：2-20uA 之间调节
4、防护等级：IP40
5、点火电缆：＜5 米（宜用耐温高压线）
6、电缆长度：电离监测方式最长75 米，UV 监测方式最长100 米。
三、控制面板说明
四、安装及接线注意事项：
1、电源应采用固定接线，火线L 和零线N 不可以接反，否则会造成设备损坏。
2
2、电磁阀和点火变压器由控制器输出220AC 电源驱动，输出电流为2A，
每个输出电流不得超过2.5A。
3、燃烧指示触点（端子13-14）和故障信号触点（端子8-9）：电流：2A，
电压：253V。
4、UV 紫外线火焰探测器工作电压为：230V，内部无熔断保护器。
5、采用单电极时，烧嘴和控制器的7#端子一定要接地，否则会造成设备损坏。
6、采用UV 紫外探头时，7#端子不要接地。
7、端子11 和12 已在内部并接。
8、安装：可用U 型35mm 导轨安装，长度为113mm，或在底板上两安装孔上直
接螺丝安装，安装孔间距为70 mm。本控制器为宽113，高75，深120。
9、检测线用塑料电缆保护管单独走线，远传时要和主电缆分开放置，以免外部
的电磁干扰。采用电离监测方式和UV 监测方式而且检测线长>5米时，建议
检测线采用>500VAC 的屏蔽电缆，采用单电极测检方式而且距离>5米时，建
议采用>20KV 的屏蔽电缆。
10、控制器通电前必须将控制器上的两个固定螺丝旋紧。
11、二次点火时要待报警灯红亮后20 秒方可进行，以免过载损坏。
五、线路检查及调试
1、线路检查及调试
首先检查火线L1 和零线N 及其它线路是否按规定接好，确认无误后；关闭
手阀，启动系统；合上烧嘴控制器IES258 面板上的开关，绿灯亮起；合上点火
开关，即给端子3 供电，启动操作程序，大约3 秒钟之后，燃气电磁阀打开，
烧嘴点火，经过安全时间后，烧嘴控制器会发出故障信号，面板上的红灯亮起，
端子8 和9 之间闭合；打开手阀，控制器复位解除故障信号，重新启动操作程
序，烧嘴点燃，面板上的黄灯亮起，端子13 和14 之间闭合。说明线路接好，
系统正常。
2、火焰监测电流调整
火焰监测电流可以在2uA-20uA 之间调整。调整办法：松开控制器固定螺栓，
从底座上拔出控制器，调节小板上的电位器到要求位置即可。（如果面板上的
黄灯始终亮着或在点火之前就亮启，则需要进行重新的设定。测量的实际火焰
监测电流应当比设定值至少高出3uA。）把控制器装回底座，拧紧螺栓。
3
六、事故分析与处理
１、注意事项：
●严禁带电操作！在检修时一定要切断电源！
●只有专业人士才可以对事故进行分析处理。
●请不要擅自撕下上面的标签，否则保修失效，擅自维修和接线错误造成设备损
坏，例如：将电源接入输出端，导致燃气阀开启和设备的损坏等由于用户使用
不当造成设备损坏不属于保修范畴。
●远传复位必须由专业人士完成，且要有人员在现场监测要复位的烧嘴。
２、处理事故
如果出现系统故障，烧嘴控制器会自动关闭燃气阀，面板上的事故报警红灯会
亮启。请依据下列所述排除故障。
检查事故发生的原因并处理，处理完毕后再对整个系统进行全面检查是否有其
它故障，检查无误后，按复位按钮，烧嘴控制器会重新启动一次。如果控制器仍
然没有重新启动，拆下整个设备，返回制造商检查处理。
事故现象可能原因处理办法
启动→没有
点火火花→
红灯亮
点火电压太低
使用点火电压≥5KV 的点火变压器-采用单电极方式，请使用
点火变压器COFI 或TRE
点火电缆过长缩短点火电缆到1m(最长不超过5 m)
点火电极和烧嘴头之间的距离过大调整电极和烧嘴头之间的距离，不超过2m m
点火电缆和电极接头接触不好重新确定电缆和电极接头的连接
点火电缆接地检查电缆安装，擦拭点火电极
点火变压器没有接在10#端子上检查点火变压器是否接在10#端子上，供电电压是否正常
启动→ 没有
燃气→ 红灯
亮
燃气控制阀没有开启检查燃气阀的供电电压
管线中没有空气，例如：管线安装
后长时间没有使用
吹扫管线并重复复位几次
启动→ 没有
燃气，没有点
火→ 红灯没
有亮
给点火变压器或燃气阀的输出短接
检查接线（建议：如发现给燃气阀的输出端被短接，烧嘴控
制器应返回制造商检查处理。否则：更换，3.15A， 有延迟，
H 型保险丝。并进行安全性操作检查。（附后）。
4
说明：
１、对安全性操作进行检查
●关闭手阀
●启动烧嘴控制器数次，检查其是否能够正常工作
●如果烧嘴控制器无法正常工作，请返回制造商检查修理。
注意：如果没有进行此项测试，烧嘴控制器出现故障时，燃气阀门可能会保持开
启状态，造成燃气的泄漏有爆炸的危险！
２、进行火焰监测电流测试时，请使用绝缘探针测量火焰监测电流，以免触电！
IES258 烧嘴控制器无需日常的维护。
事故现象可能原因处理办法
启动→烧嘴点燃
→黄灯没有亮
测量火焰的监测电流低于设定值
●火焰监测电流的设定值过高。
●由于电极绝缘套上有结碳，结焦，灰尘或水份，火焰监
测电极短路。
●火焰电离监测电极的位置没有放在火焰的根部。
●燃气/空气比例不正确。
●由于燃气压力或空气压力过高，火焰没有和烧嘴头接触。
●烧嘴或控制器没有正确接地。
●火焰监测电缆短接或断路。
●UV 紫外线火焰监测管脏，无法检测到火焰.
●电极材质问题,更换电极.
启动→黄灯和红灯
亮启→控制器没有
工作
测量火焰的监测电流，如果测量
值比设定值高，虽然烧嘴没有点
燃，烧嘴控制器依然误认为有火
焰信号反馈。
UV 紫外线火焰监测器的感光管的使用寿命（10,000 小时）
已到。更换UV 感光管。详见UV 紫外线火焰监测器的操
作说明。
UV 紫外线火焰监测管脏，无法检测到火焰。
在所有故障均已确
定并排除且实施复
位后，烧嘴控制器仍
无法启动
拆下整个设备请制造商检查处理
5
七、接线图：(引脚说明:1:火线,2:零线,3:工作允许,4:远程复位,5:检测线,6:UV 电源,7:
检测地线,8.9:故障报报警,10:打火输出,11.12:电磁阀,13.14:燃烧指示)
