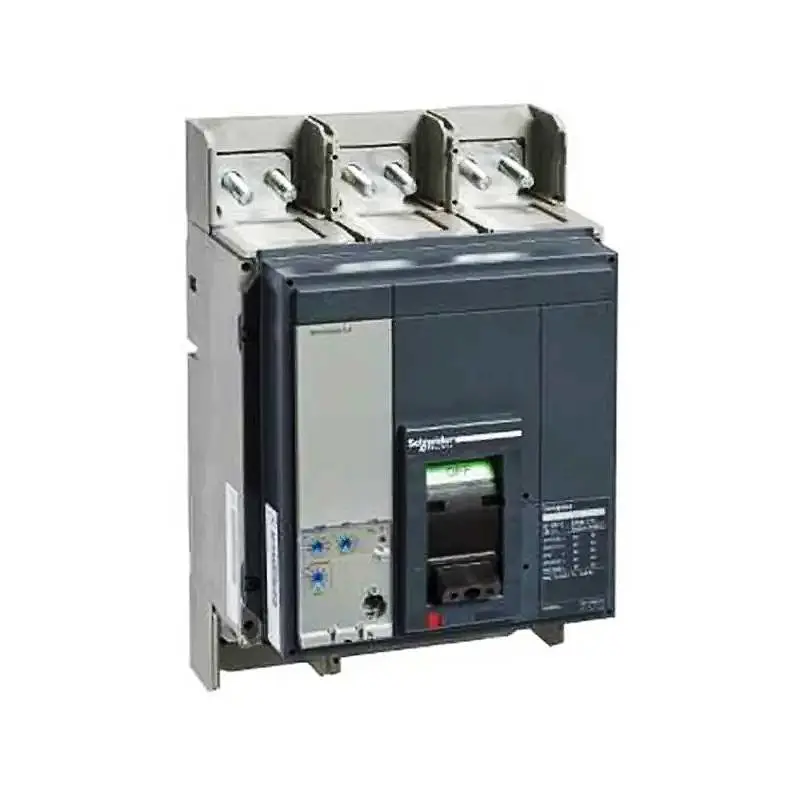

断路器 Compact NS1000N -Micrologic 2.0 - 1000 A - 3P  NS33472

主要信息

产品系列 Compact

产品短名 Compact NS1000N

产品类型 断路器

产品应用 配电保护

极数 3P

保护极说明 3D

额定电流 [In] 1000 A 在…上 50 °C

1000 A 在…上 65 °C

断路器型号 N

互感器额定值 1000 A

隔离功能 适用 符合 IEC 60947-2

补充信息

电网类型 AC

电网频率 50/60 Hz

控制类型 手柄

安装类型 固定式

安装方式 导轨安装

底板安装

连接方式-上端 前连接

连接方式-下端 前连接

额定绝缘电压 [Ui] 800 V AC 50/60 Hz 符合 IEC 60947-2

额定冲击耐受电压 [Uimp] 8 kV 符合 IEC 60947-2

额定工作电压 [Ue] 690 V AC 50/60 Hz 符合 IEC 60947-2

分断能力 50 kA Icu 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-2

50 kA Icu 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-2

50 kA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2

40 kA Icu 在…上 500/525 V AC 50/60 Hz 符合 IEC 60947-2

30 kA Icu 在…上 660/690 V AC 50/60 Hz 符合 IEC 60947-2

额定使用短路分断能力[Ics] 100 % 50/60 Hz 符合 IEC 60947-2

使用类别 Category B

机械寿命 10000 次

电气寿命 2000 次 690 V AC 50/60 Hz In 符合 IEC 60947-2

4000 次 690 V AC 50/60 Hz In/2 符合 IEC 60947-2

5000 次 440 V AC 50/60 Hz In 符合 IEC 60947-2

6000 次 440 V AC 50/60 Hz In/2 符合 IEC 60947-2

产品参数表

规格

2024年7月9日 1

免责声明：本文档不代表或不用于确定用于特定用户应用产品的适用性或可靠性

额定短时耐受电流 [Icw] 19.2 kA

脱扣器名称 MicroLogic 2.0

脱扣器类型 电子式

脱扣器保护功能 LI

脱扣器额定值 1000 A 在…上 50 °C

保护类型 短路瞬时保护

过载保护 (长延时)

长延时电流整定类型 可调

长延时电流整定值 [Ir] 0.4...1 x In

长延时时间整定类型 9 档可调

[tr] 长延时时间整定范围 0.7…16.6 s 7.2 x Ir

0.7…24 s 6 x Ir

12.5…600 s 1.5 x Ir

热记忆 20 mn

瞬时保护电流整定类型 可调

瞬时保护整定值 [Ii] 1.5...10 x Ir

区域选择性联锁 ZSI 无

高度 327 mm

宽度 210 mm

深度 147 mm

污染等级 3 符合 IEC 60947

净重 14 kg

环境

符合标准 IEC 60947-2

运行温度 -25…70 °C

贮存环境温度 -50…85 °C
