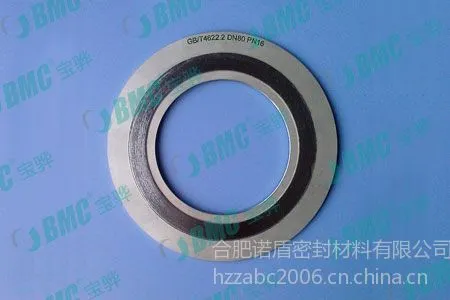

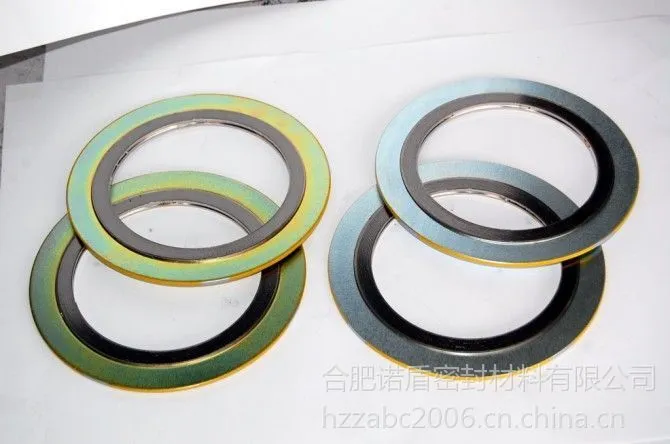

TEADIT 金属缠绕垫片
优点
要求较低的垫片压紧应力(垫片比压力)
■ 达到密封所需的垫片压紧应力比传统的不带内环的缠绕垫片低。
■ 避免了由于过度上紧而导致的法兰损坏。
■ 卸荷部分允许在低的载荷下达到很好的密封。
消除了径向坍塌凸起(径向失稳)
■  内部缠绕结构防止密封元件流入管道内并污染过程流体。
紧密的密封
■ 改进的定位环确保垫片与法兰的突面密封面对中。
*多种应用
■ 双法兰 (DF) 设计既适用于150也适用于300lb法兰-
降低库存成本。
■ 多种金属和填充材料可以选择，具有完全的温度范围。**

* 在有非标尺寸圆环的松套法兰连接中使用EDGE垫片请联系工程部门。
低螺栓载荷的密封
■ 卸荷突出部的设计提供了对中环的整体定位功能。
■ 经受得住热循环下螺栓的载荷损失。
■ 缠绕内部的结构消除了径向失稳。
■ 防止由于金属带散开而引发法兰连接后的设备出现灾难性事故和可能的损失。

TEADIT 石墨 垫片
优点
突出的防火性能
■ 石墨填充物和云母层组合提供了良好的耐火安全性能。
理想的用于有氧环境
■ 纯的云母层保护石墨填充物和抗氧化。
■ 是汽包车间，烃催化裂化器，氢装置和排出管汇中使用的很好选择。
结构
■ 耐热的石墨填充物。
■ 耐热和抗氧化的纯云母填充物。
■ 缠绕金属带，可以从商业上可用到的金属中选择。
■ 任何标准金属的环,包括INCONEL* X750。
性能
温度： 1250°F (677°C)
法兰压力等级：150 to 600 lb.
管子公称通径：2" to 24"； 特殊尺寸

泰利-四氟金属缠绕优点
耐化学腐蚀性能和耐火安全
■ PTFE包覆层能够经受得住侵蚀性的化学品和腐蚀性介质。
■ 耐火安全—已通过独立的耐火测试。
■ 两个密封元件***减少了法兰的腐蚀和细菌污染。
■ 一直密封到管孔的内径。
■ 订货时请注明管子的管标号。
标准结构
1. PTFE 包覆
2. 齿型内环
3. 金属缠绕带
4. 填充材料
5. 外部定位环

泰利优点
■ 持久耐用；容易安装和拆卸
■ 密封的压力等级与ASME B16.5法兰标准一致
■ 适合的温度范围从低温到1093°C*
■ 外环能够很容易的将密封元件定位与法兰密封面同轴
■ 许多种的金属和填充材料的组合提供了多种多样工作条件下的密封解决方案

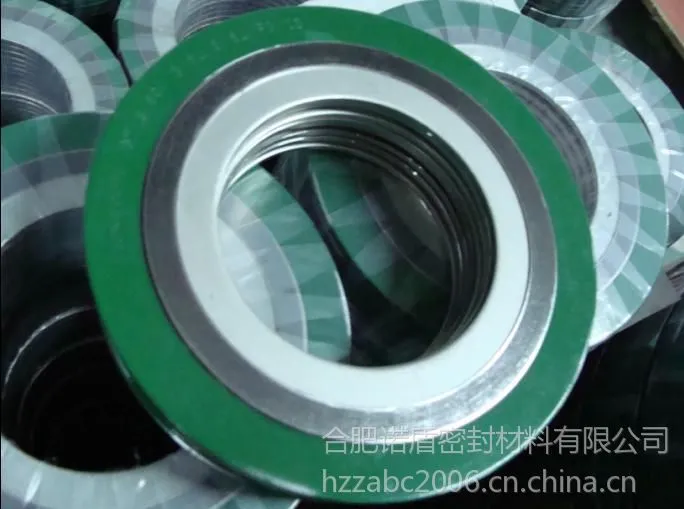

Style RW
■ 适用于Class 2500**以下平面和突面法兰的一般用途的垫片
■ 外环可以把垫片准确的定位在法兰面上，给垫片提供额外的径向强度和起着垫片压缩限位器的作用
■ 缠绕部分(密封元件)由预成型的金属材料和软的填充材料组成
Style RWI
■ 适用于Class 2500**以下全平面和突面法兰
■ 推荐使用于较高的压力工况下，在使用PTFE做填充物时，以及在ASME B16.20 Class 900中 NPS 24和更大的法兰， Class 1500中NPS 12和更大的法兰， Class 2500中NPS 4 和更大的法兰中推荐使用该形式垫片
■ 内环也起着限制垫片过度压缩的限位器的作用和防止密封元件遭到过程介质的侵蚀
Style SW
■ 适用于榫槽面，凹凸面或槽面对平面的法兰连接中+
■ 只有缠绕部分，包括预成型的金属材料和软的填充材料
■ 也可以加内环—Style SWI
* 温度高于450°C 时请向Garlock工程部咨询材料的推荐建议。
** 取决于垫片规格尺寸，Class600以上的使用中由于有高的螺栓载荷，建议使用内环。
订货须知
RW / RWI
订货时需详细说明：
■ 公称通经和压力等级或者具体的垫片尺寸
■
缠绕带和填充物的材质
■
外环/内环材质
SW
订货时的详细说明：
■ 外径和内径尺寸和公差，如果标准不同-见 D-19
页,请提供公差)
■
垫片厚度
■
缠绕带和填充物的材质
■
内环材质，如果需要内环对(Style SWI)
■
压力等级
其它更多泰利 有逸散控制要求的阀门填料系列产品资料详情请致电我公司
