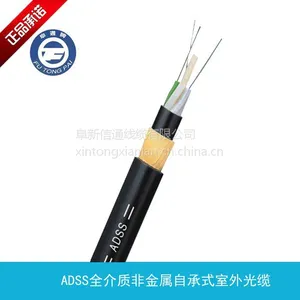

全介质非金属自承式室外光缆——ADSS

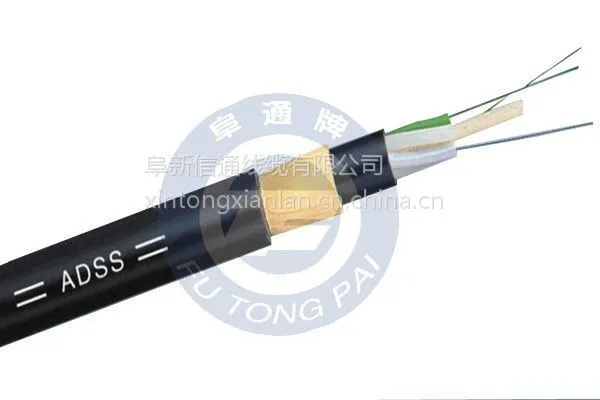

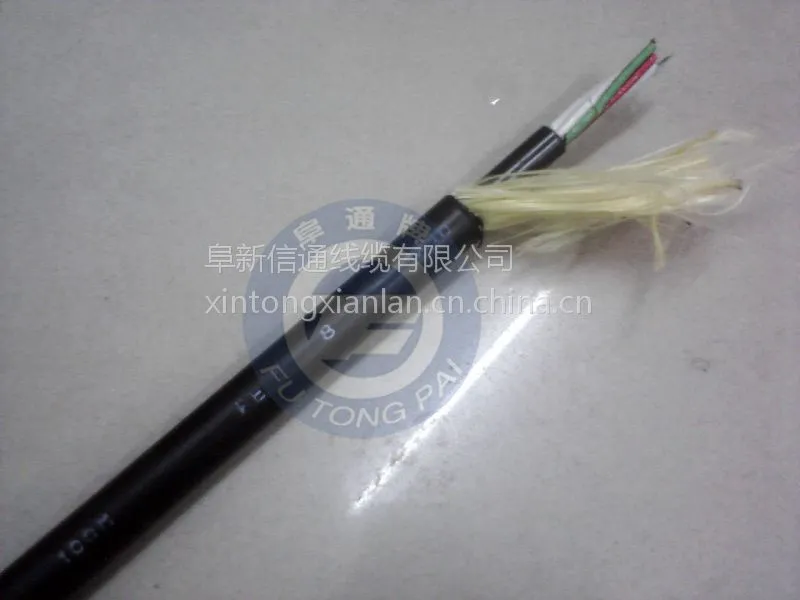

光缆结构

  ADSS光缆采用松套层绞式结构，将250um光纤套高模量材料制成的松套管中，松套管内填充防

水化合物。松套管（和填充绳）围绕非金属中心加强芯（FRP）绞合成紧凑的缆芯，缆芯的缝隙

充以阻水油膏。缆芯外挤制聚乙烯护套，然后绞合起加强作用的芳纶，最后挤制聚乙烯（PE）外

护套或耐电痕（AT）护套。

产品特点

1.可不断电架设

2.采用AT护套，耐电痕性能优越

3.重量轻、缆径小、减少了冰棱、风力影响和对塔架、支撑物的负荷

4.跨距大，跨距超过1000米

5.具有优异的抗拉性能和温度特性

6.预期寿命可达30年

产品标准

  ADSS光缆遵循IEEE 1222-2004技术标准，同时符合IEC60794-1的标准

产品应用

   我公司生产的光缆设计充分考虑了电力线路的实际情况，适用于不同等级高压输电线路。对

于10KV和35KV的电力线路可采用聚乙烯（PE）护套；对于110kv和220lv的电力线路则必须通过

计算电厂场强分布来确定光缆挂点并采用耐电痕（AT）外护套。同时，精心设计芳纶的用量和完

善的绞合工艺以满足不同跨距的应用要求。

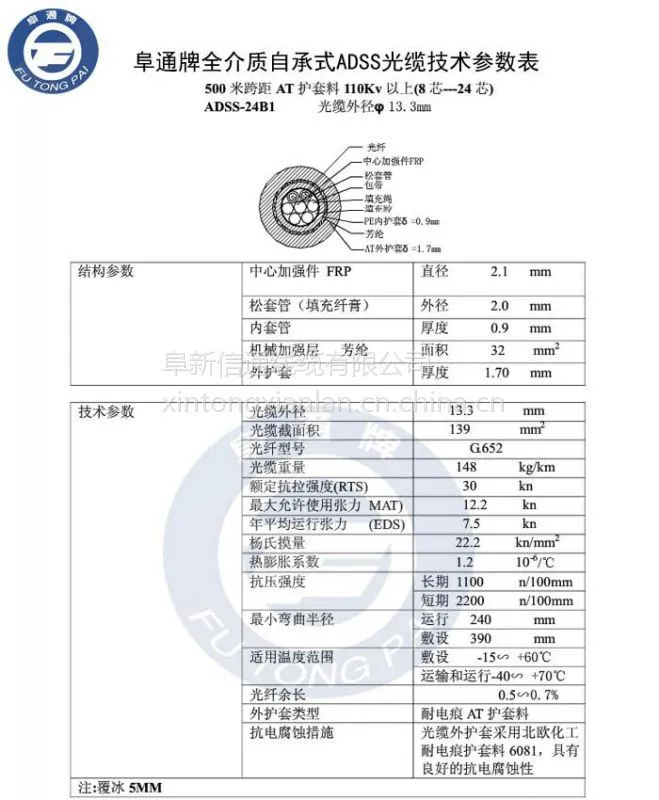

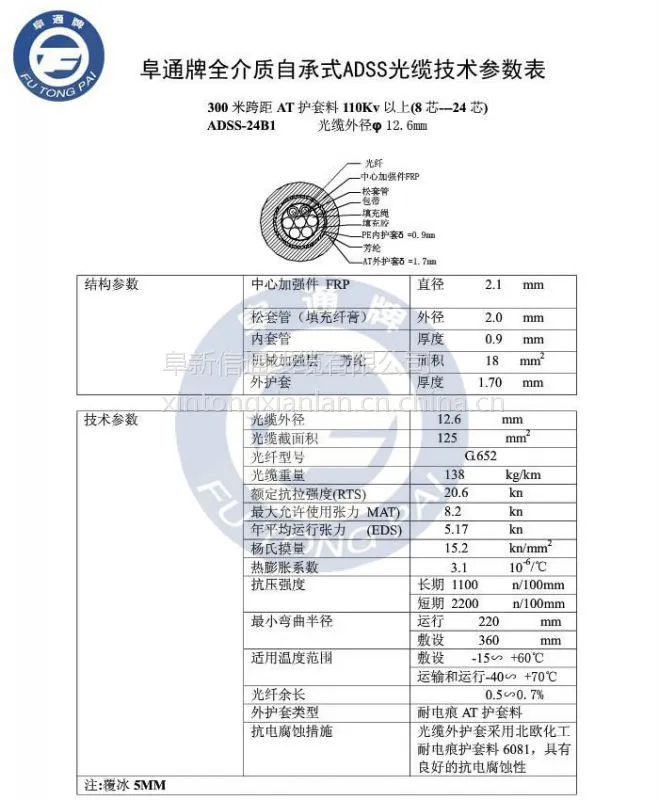

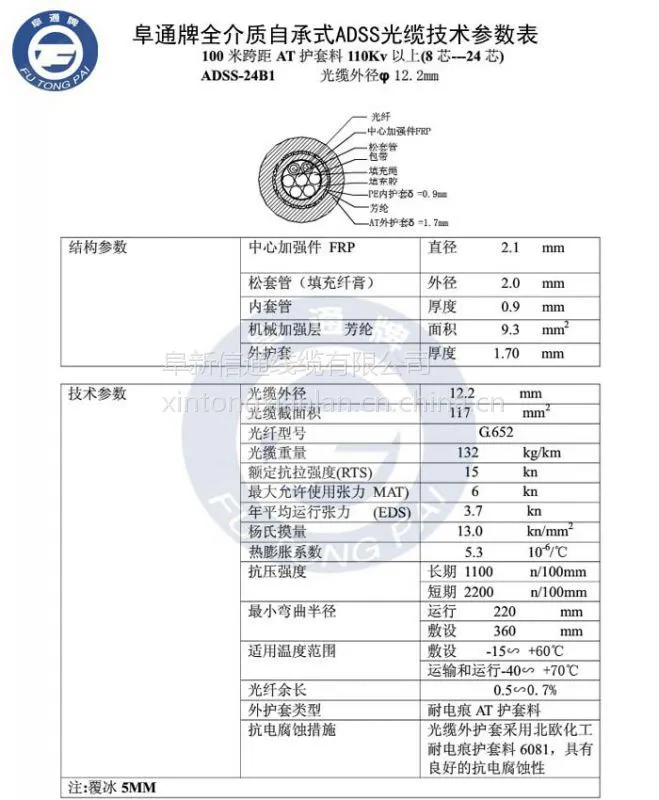

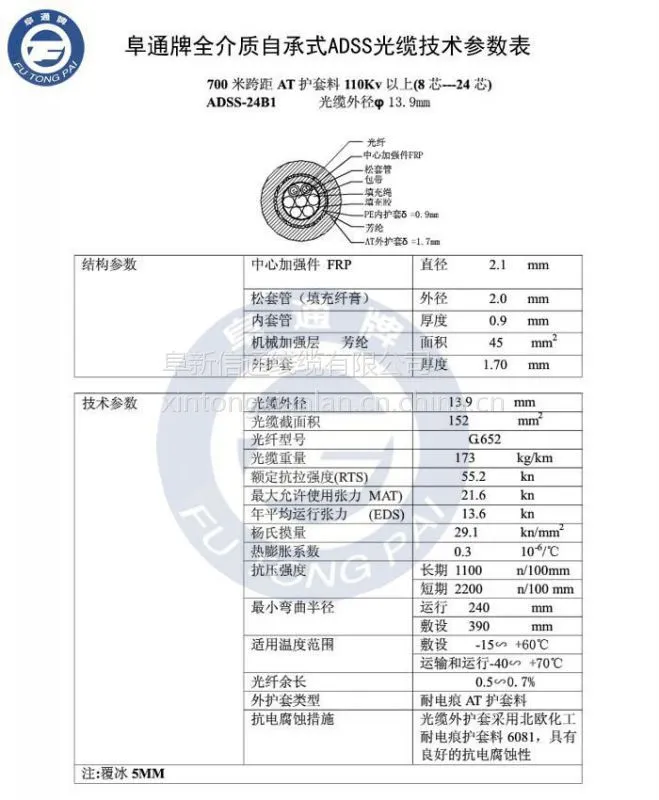

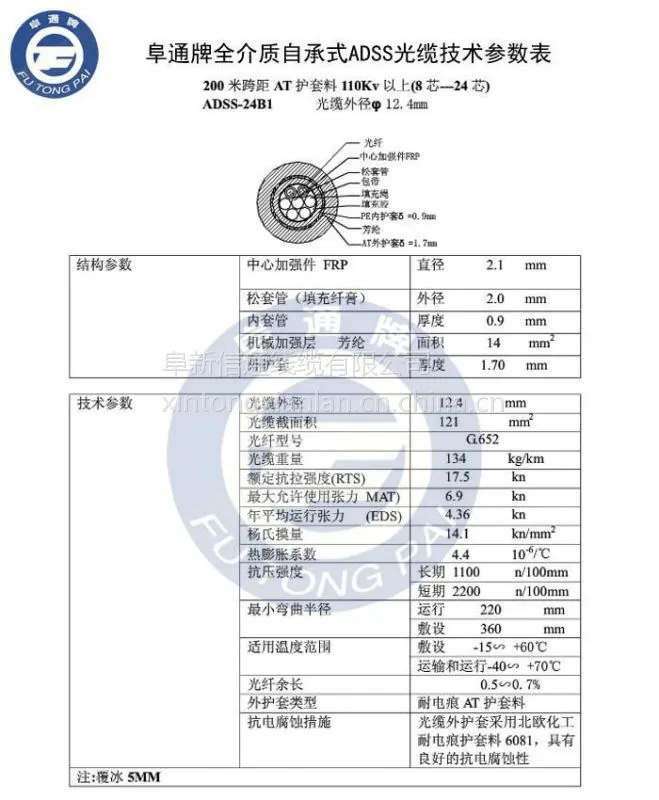

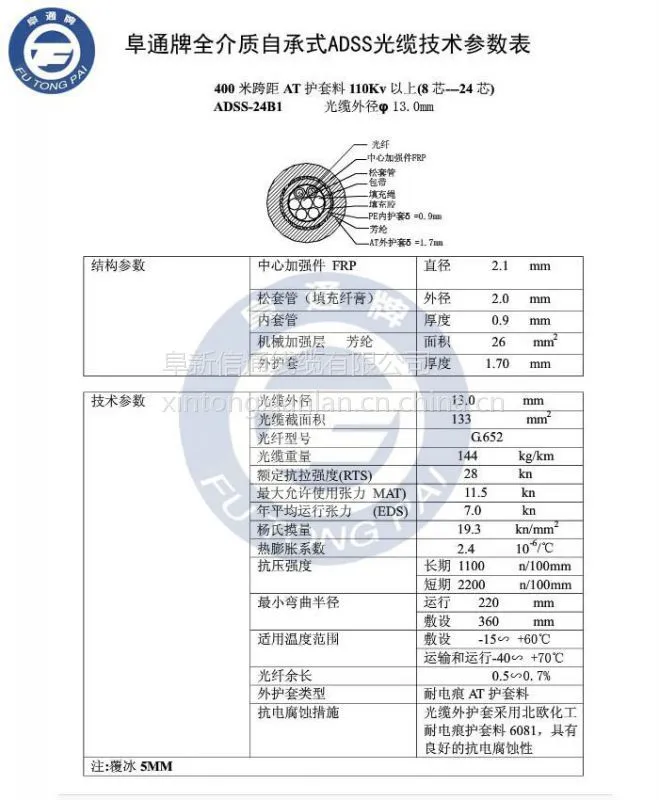

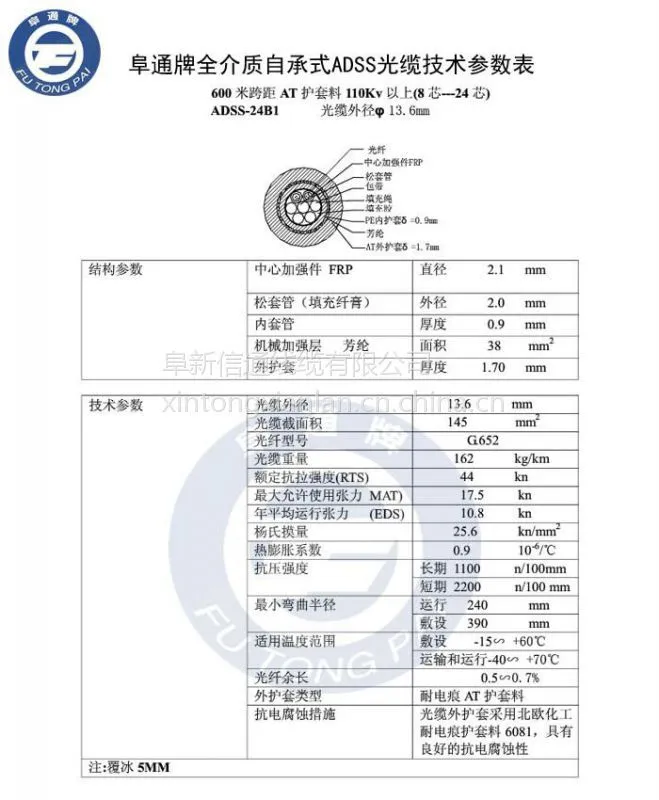

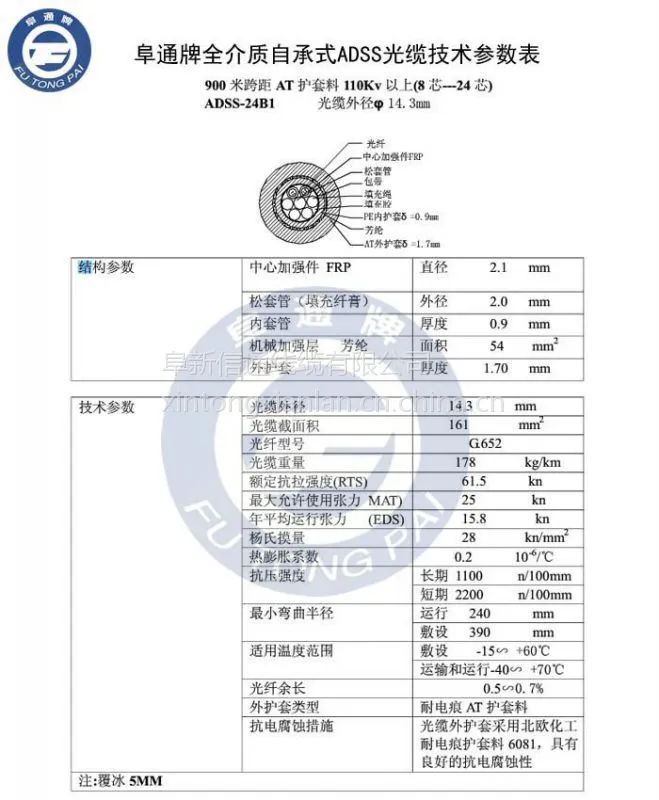

ADSS电力光缆主要技术参数

   ADSS电力光缆都是工作在大跨距两点支撑的（通常为数百米，甚至超过1公里）架空状态，与

传统概念的“架空”完全不同（邮电标准的架空吊线挂钩程式，平均0.4米对光缆有1个支点）。

所以，ADSS电力光缆的主要参数与电力架空线的规程接轨。

ADSS电力光缆允许使用张力（MAT/MOTS）

　　指在设计气象条件下理论计算总负载时，光缆所受到的张力。在此张力下，光纤应变

应≤0.05[%]（层绞）和≤0.1[%]（中心管）且无附加衰减。通俗而言，即光纤余长在这一控制

值上刚好被“吃”完。ADSS电力光缆根据该参数和气象条件以及控制的弧垂，可计算在此条件下

光缆的允许使用档距。因此，MAT是弧垂-张力-跨距计算的重要依据，也是表征ADSS光缆应力应

变特性的重要证据。

ADSS电力光缆额定抗拉强度（UTS/RTS）

　　又称为极限抗拉强度或破断力，指承载截面（主要计纺纶）强度之和的计算值。实际破断力

应≥95[%]计算值（光缆中任意元件的断裂均判为缆破断）。该参数并不是可有可无的，很多控

制值与之相关（例如杆塔强度、耐张金具、防震措施等）。ADSS电力光缆对光缆专业而言，

如果RTS/MAT（相当于架空线的安全系数K）的比值不恰当，即使用了很多纺纶，而可用的光纤

应变域很窄，则经济/技术性能比很差。因此，笔者建议业内人士关注这一参数。通常，MAT约相

当于40[%]RTS。

ADSS-12B1/12芯单模双层/300米跨距年平均应力（EDS）

　　有时称为日平均应力，是指在无风无冰及年平均气温下，理论计算负载时光缆所受到的张

力，可认为是ADSS电力光缆在长期运行时的平均张（应）力。EDS一般为(16~25)[%]RTS。在此

张力下，光纤应无应变、无附加衰减，即非常稳定。EDS同时是光缆的疲劳老化参数，据此参数

决定光缆的防振设计。

ADSS-12B1/12芯单模双层/300米跨距极限运行张力（UES）

　　又称为特殊使用张力，是指在光缆有效寿命期内，有可能发生超出设计负载时光缆所受的

张力。ADSS电力光缆意味着光缆允许短时过载，光纤可以在有限允许范围内承受应变，通常

UES应＞60[%]RTS。在此张力下，光纤应变＜0.5[%]（中心管）及＜0.35[%]（层绞），光纤会

出现附加衰减，但在此张力解除后，光纤应恢复正常。该参数***了ADSS光缆在寿命期间内的

可*运行。
