(1999)电磁锤使用说明书

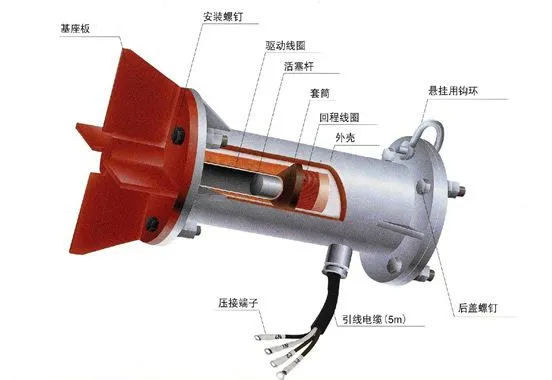

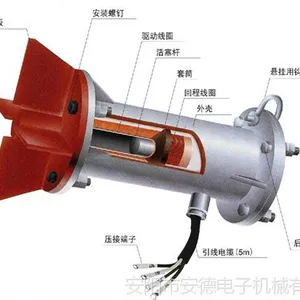

电磁锤是为了防止物料在输送过程中、或在料斗、管道中产生架空、粘附、堵塞等现象而布置在料斗侧壁或管道上，利用电磁钢的高速移动而给与对象物冲击力的锤击装置。广泛用于矿山、冶金、建材、化工、食品等各行业中。

1 电磁锤特点:

(1)无需用空气压缩机，封闭型外壳防水防尘。

（2）使用寿命长，平时无需修理，高达5,000,000次的撞击。

（3）可以间隔、连续敲打（要设定），现场持续的撞击能够有效解决连续堵塞问题。

（4）使用控制器的调节，可以改变冲击力。

（5）通过电磁锤控制器实现循环和单点控制由控制盘进行参数设定，液晶显示实时运行状态。（详细设定参照控制器说明书）

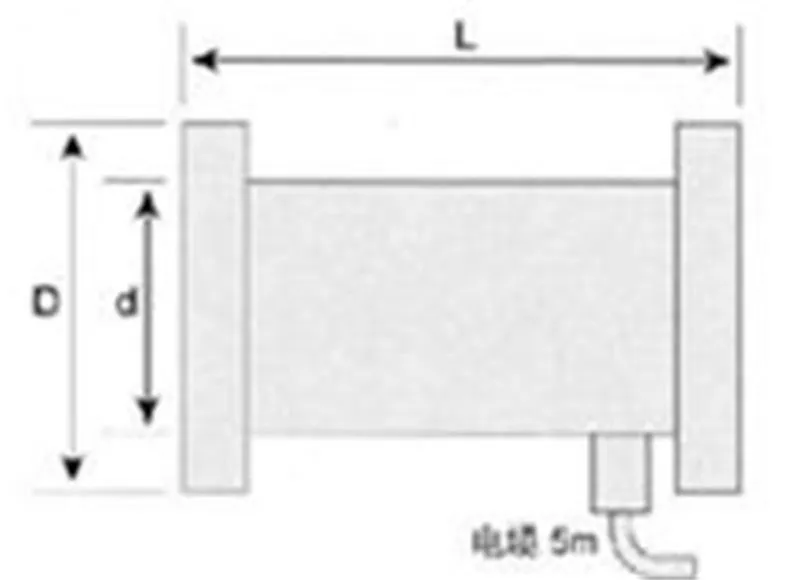

2 规格型号

备注：1）可根据需求制作高温规格（周围温度1000C）

      2）不锈钢防腐型，可按照需求制作用于腐蚀性环境规格

      3）订货可制作直接打击型（活塞突出）

      4）附带安装用基座板，螺钉，螺母1套

      5）磁力锤主体和控制盘间的电缆已经连接在主体上

6） 可以进行防爆和防噪的特殊设计制造

3 安装方法和安装位置

（1）在需要敲打的部位焊接一个3-5mm的加强板，大小视所用电磁锤基座板尺寸稍大点儿为好。

（2）把电磁锤的基座板焊接到加强板上，确保焊接牢固。

（3）再把电磁锤组装到基座板上，螺栓和螺母的紧固一定要均匀，并且确保牢固。

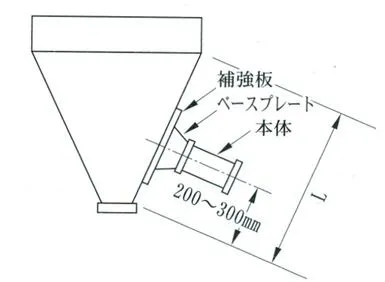

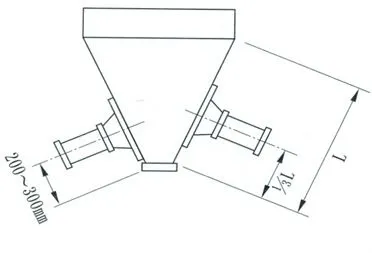

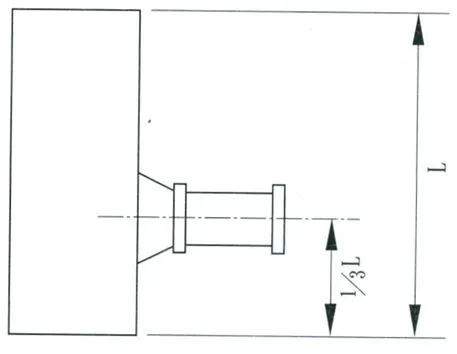

（4）安装位置如下图所示：

4 电磁锤打击使用率（通电率）

电磁锤事先设定的打击率为每秒打击一次.平均打击率不应超过3秒打击一次的这个平均值，并且在一分钟内不停打击。

例如：如果选择了4秒内打击四次，那么应该间歇12秒或者是***的时间。在连续打击1分钟后，那么间歇时间应当在5分钟或者是更多。

警告：如果打击率超过了以上的标准，那么线圈可能超负荷，很可能被损坏。

5售后服务，保养和警告

售后服务

安装及使用过程中如有问题，请致电安阳安德电子机械有限公司

电话：0372-2959556 传真：0372-2272186

QQ：519817447     QQ：867339139

邮箱：dequanj@163.com

保养

使用开始1－2日内再拧紧主体与基座的联结螺栓，以后每隔3－6个月再拧紧。

警告

一定要安装一个安全链，确保连接在电磁锤的外壳上。尤其是当电磁锤安装在一个高位置的情况下显得尤为重要。这样可以有效避免电磁锤可能从基座板上掉落的潜在事故。

每一次轮回的打击次数的值不能超过三秒打一次这个均值，不过是一分钟内以一秒一次的打击率不断打击。如果打击率超过了以上的标准，那么线圈可能超负荷，很可能被损坏。
