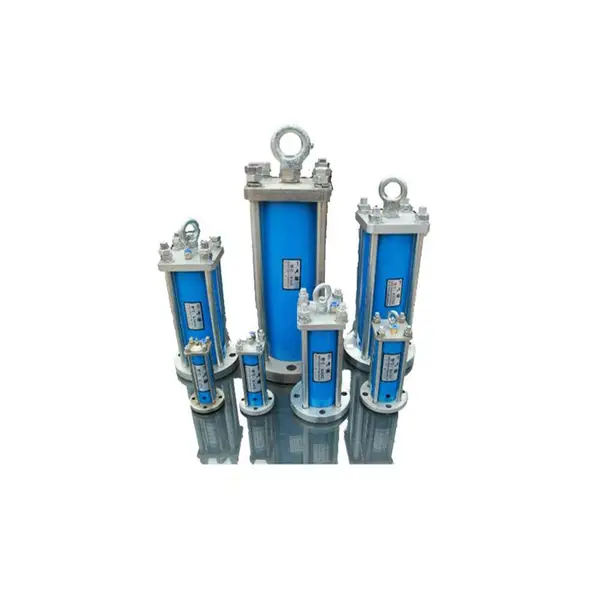

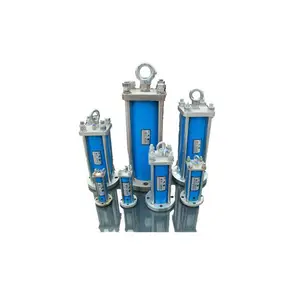

气    锤

工作原理

在气动敲击锤锤没有通入压缩空气（3-7kg/cm²）的状态下，磁性活塞借助强磁力贴紧固定在基板上。电磁阀通电时，压缩空气流入气锤本体，在体内压力增高，当大于磁力时，磁性活塞高速脱离基板，由于强磁力的反作用力产生很强的反击力，高速落下的磁性活塞撞击基板，其冲击力传给料仓，并且用强的冲击力击落附着的粉尘，电磁阀停止通电时，压缩空气排出，于是借助返回弹簧将磁性活塞缓慢上升再靠近基板，通过磁力密接在基板上回复到原始状态。

适用范围

    化工、食品、金属铸造、水泥、饲料工业、制药、化学、肥料、橡塑胶工业、矿业.运输设备、仓储业、污染***等工业。

型号和参数

特点

1、单击式，敲击次数、间隔可控制。

2、冲击力大，噪音小，多种型号可供选择。

3、不需要使用电源供应，防爆场内亦可使用。

4、体积小，安装容易。

5、可有效解决粉体物料粘壁、挂料、堵塞、架桥等情况。

6、可瞬间停止或启动，无马达振动器的惯性现象，不会造成设备损坏。

外形尺寸

物料堵塞的解决

由于储存物料的特性（含水率、比重、粒径）会造成不同程度的附着及堵塞，例如：图一 粘附，图二 架空，图三 鼠洞，图四 管道粘附等。气动敲击锤可以针对现场不同情况，***堵塞现象，可使物料流动顺畅，并且，不会对仓壁造成破坏。

安装使用说明

1、气动敲击锤的安装位置要合理，不合理的安装位置，既削弱了振动力，又损害了气锤本身。也就是不要对称安装，要交叉安装，另外不要少于L/3，否则影响振动力。

2、按照底座连接孔尺寸加工一件连接板，焊接到料仓锥形部位。或用相应槽钢焊接在料仓锥部。（焊接时要采用断续焊）

3、无论是连接板还是槽钢，和气锤的接触面要平整，否则螺丝把紧时，使气锤缸筒变形导致停振。

4、用螺栓将气锤固定在连接板上。（要加平垫和弹簧垫圈）

5、将气源软管与气动敲击锤连接好，即可使用。

6、使用一段时间，要检查拉杆及法兰螺丝是否松动，要及时紧固，以延长气锤使用寿命。

常见故障处理

安阳市安德电子机械有限公司                         姜德全13503975383
