安科瑞Acrel-2000智能配电系统，是针对大中型电力用户，如大型公共建筑（建筑群）、大工业用户、厂矿等供电电压为10kV以上的用户，结合变电站综合自动化技术规范和电力用户对用电监控的要求，提供的包括微机保护装置、智能测控装置、电力监控仪表等二次元件及计算机监控系统实现的产品解决方案。

1、适用范围

    安科瑞Acrel-2000智能配电系统适用于电力、水利、交通、石油、化工、煤炭、冶金等行业35kV及以下电压等级的用户端供配电监控和运行管理，通过对用户配电网络和电气设备的不间断保护和监控，提高供电可靠性和供配电系统的自动化水平，来实现可靠、安全、***、高效的供配电系统。

2、系统构成

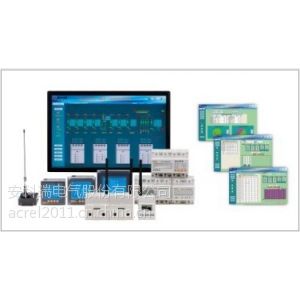

    安科瑞Acrel-2000智能配电系统由Acrel-2000监控软件、计算机和通讯网络、中压微机保护装置、低压多功能仪表、计量仪表、温控仪、直流屏等设备构成。

安科瑞Acrel-2000智能配电系统产品构成

3、系统特点

    1）强化了10kV、35kV电气回路的监控和自动化

    大中型电力用户的电源进线一般都是10kV或35kV，拥有多台变压器和开闭所，以及数量庞大的低压进出线路。不仅要求对设备运行数据和状态、用电质量和电能等信息进行采集分析，用户还关心用电的可靠性，本系统加入变电站综合自动化的设计思想，形成完整的用户端智能配电方案。

    2）解决方案细分化

     在Acrel-2000的基础上，根据用户所属行业及用电特点，对产品解决方案、系统配置、系统功能进行细分，针对性强。

    3)专业、开放的后台软件

    安科瑞Acrel-2000智能配电系统是应用电力自动化技术、计算机技术和信息传输技术，集保护、监测、控制、通信等功能于一体的分层分布式变电站综合自动化系统，既满足有人值班变电站的要求，也可满足无人值班变电站的要求。

4、系统功能

    Acrel-2000智能配电系统其监控软件全中文人机界面、简单易操作，集测量、监视、控制功能于一体，实现对整个供配电系统的全面测量与保护，具体功能如下：

    1）画面显示

    操作人员最常用的人机界面，用户可直观了解当前电网运行实时状态、对数值进行封锁与封锁解除，告警的抑制与恢复、对状态进行分/合封锁与封锁解除，告警的抑制与恢复、对具有遥控功能的装置、站进行遥控操作、对检修或接地的设备可挂牌标记等。

    2）数据采集

    实时采集各电压、电流等模拟量、开关数字量、状态量以及脉冲量、保护定值、GPS时钟、通道状态等信息，重要的保护动作、装置故障信息等通过无源接点输入，其他保护功能通过通讯方式采集。

    3）电能质量监测(该功能需要选配带谐波监测功能的电力仪表)

    对整个配电系统范围内的电能质量和电能可靠性状况进行持续性的监测。例如配电系统维护人员可以通过谐波分析界面掌握配电系统的谐波含量，及时采取相应的措施提高配电系统的可靠性，减少因谐波造成的供电事故的发生。

    4）实时告警及事件记录

    将遥测越限、正常遥信变位、事故变位、SOE、保护信息、遥控记录、操作记录等信息集中统一管理，激发事件记录分类进行记录。重要报警信息，如事故报警、保护动作等随时弹出文字信息显示，即时打印。

    5）图形显示功能

    图形显示包括主接线图、棒形图、曲线图、饼形图、表计图、趋势图和表格功能。包括主接线图、操作显示、通讯状态显示、报警及各种表格显示及打印。软件把采集的各种数据以数字、文字、图形和语音等方式直接形式显示在人机界面上。

    6）报表管理

    可基于系统已有模板，或自定义的新模板生成报表。可以手动或根据预设定时间表定时生成报表，方便查看和管理。

    7）通讯状态图

    Acrel-2000智能配电系统可以实时显示接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构，可在线诊断系统网络通讯状态，发生网络故障时能自动在屏幕上显示故障单元和故障部位。从而方便系统维护人员实时掌握现场各设备的通讯状态，对出现异常的设备及时维护，***系统的稳定运行。

    8）用户权限管理

    为保障系统安全稳定运行，Acrel-2000智能配电系统设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如配电回路名称修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行维护管理提供可靠的安全保障。

    9）手机短信报警(该功能的实现需要另外增配手机报警模块)

    支持手机短信报警功能，系统遥信、遥测实时报警信息可以通过短信报警模块发送到***的系统管理人员手机上，使得用户能够及时了解现场配电情况，消除可能发生的配电隐患。

    10）WEB发布

    软件提供WEB服务，客户端可以通过远程PC的IE浏览器查看监控系统的各种界面和参数。

11) GPS系统时钟同步

    可集成配置GPS授时设备，对系统主机进行GPS同步授时，以***整个系统有统一的时间基准，为电力系统故障分析提供可靠的时间保障。

5、选型配置方案

5.1 中高压部分

说明：“√”表示具备 “■”表示可选



5.2 低压部分






说明：“√”表示具备 “■”表示可选



6、产品介绍

6.1 AM系列微机保护装置

6.1.1 35kV/10kV主变保护

    35kV/10kV变压器及一些特别重要的10kV/0.4kV变压器，要求配置差动速断和比率差动作为主保护，同时对高压侧、低压侧及变压器本体要配置相应的后备保护。具体产品配置如下所示：



35kV/10kV主变保护方案

    1）AM6主要技术指标

    ◆电流：0.2级（含谐波）；

    ◆电压、有功功率、无功功率、功率因数：0.5级（含谐波）；

    ◆频率：≤±0.01Hz；

    ◆4-20mA输出：0.5级；

    ◆整定值误差：不超过±3%；

    ◆动作时间误差：定时限保护，不超过(±1%整定值＋40)ms；反时限保护，不超过±5%整定值或±40ms;

    ◆遥信分辨率：小于2ms；

    ◆符合标准：   DLT 587-2007 微机继电保护装置运行管理规程

     GBT 14285-2006 继电保护和安全自动装置技术规程

               GBT 14598.2-2011 量度继电器和保护装置 ***部分：通用要求

               GBT 14598.300-2008 微机变压器保护装置通用技术要求

    2）AM6外形与开孔尺寸





6.1.2 10kV开闭所及分变电所保护

    AM5、AM4系列微机保护装置集保护、测量、控制于一体，适用于10kV及以下接地安装的各类中压开关柜，可对进/馈线、配电变压器、异步电动机（2000kW以下）、电容器、PT及母联开关进行保护，其中母联保护还具有备自投功能。

    AM4微机保护装置是AM5的简化版本，能满足一般用户对继电保护的基本需求，AM4微机保护装置分电流型(AM4-I)、电压型(AM4-U)两种。电流型适用于进线、出线、配电变压器、电动机保护，电压型适用于PT保护。

    1）AM5、AM4主要技术指标

◆电压元件：整定值容许误差不大于±3%；过压返回系数0.95，欠压返回系数1.05；

◆电流元件：整定值容许误差不大于±3%；过流返回系数0.95，欠流返回系数1.05；

◆频率元件：整定值容许误差不大于±0.02Hz；

◆比较元件：返回系数为0.95或1.05；

◆反时限元件：反时限动作时间±5%或±40ms；返回系数0.95；

◆时间元件：延时时间2s内误差≤40ms；延时时间大于2s，误差≤（1%）整定值±40ms。

◆绝缘电阻：>100MΩ，500Vdc

◆介质强度：回路和地之间，独立回路之间：工频耐压2KV

◆冲击电压：±5KV(1.2/50μs，0.5J)

◆符合标准：DLT 587-2007 微机继电保护装置运行管理规程

                   GBT 14285-2006 继电保护和安全自动装置技术规程

                   GBT 14598.2-2011 量度继电器和保护装置 ***部分：通用要求

                   GBT 14598.300-2008 微机变压器保护装置通用技术要求

    2）外形与开孔尺寸

    ◆AM5外形与开孔尺寸



    ◆AM4外形与开孔尺寸



6.2 ALP系列低压保护装置

6.2.1 线路保护

    ALP系列智能型低压线路保护器适用于额定电压至AC 690V、额定电流至AC 400A、额定频率为50/60Hz的低压系统。产品集保护、测量、控制、总线通讯为一体，同时提供了远程自动控制、现场直接控制、面板指示、信号报警、操作记录、跳闸报警记录及开关量记录等功能。

    产品体积小，结构紧凑，安装方便，作为低压馈线终端的保护、监测和控制的新型智能化综合装置，适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。

    1）主要技术指标





    2）外形与开孔尺寸

    ◆ALP200低压线路保护器



     ◆ALP220低压线路保护器



    ◆ALP320低压线路保护器

主体



显示单元



    ◆互感器

    1A、***专用电流互感器



    100A及以下专用电流互感器外形尺寸



    160A电流互感器外形尺寸



     400A电流互感器外形尺寸





    100A及以下漏电流互感器外形尺寸



    160A、400A漏电流互感器外形尺寸



    3）背部接线

    ◆ALP200低压线路保护器



    ◆ALP220低压线路保护器



    ◆ALP320低压线路保护器





    6.2.2 低压PT保护

    ALP220-PT系列智能型低压PT保护器适用于额定电压为380V、额定频率为50Hz的低压系统。产品具备完善的保护、测量、控制与监视功能，为低压系统的保护与控制提供了完整的解决方案，同时还具有体积小，结构紧凑，安装方便等优势。

    ALP220-PT系列产品集保护、测量、控制、总线通讯为一体，提供面板指示、信号报警、操作记录、跳闸报警记录及开关量记录等功能。可以广泛使用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。

    1）主要技术指标



    2）外形与开孔尺寸（单位：mm）



    3）背部接线

6.3 ACM系列过负荷监控装置

6.3.1 主要技术指标



6.2.2 外形与开孔尺寸（单位：mm）

    1）ACM2过负荷监控装置



    2）ACM3过负荷监控装置

    ◆ACM3过负荷监控装置主体模块





    ◆ACM3过负荷监控装置显示模块





    3）背部接线



7、应用方案

7.1 中高压部分









7.2 低压部分
