品牌:正奥型号:ZCQ材质:不锈钢
性能:不阻塞用途:管道泵泵轴位置:边立式
流量:3-50(m3/h) m3/h叶轮数目:单级扬程:12-50(m) m
吸入口径:20-80(mm) mm排出口径:12-65(mm) mm

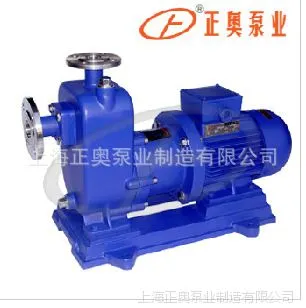

ZCQ型自吸式磁力泵【上海正奥泵业制造自吸式磁力泵***格】

一、产品概述:

    上奥牌ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封,使泵的过流部件处于完全密封状态,***解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集皂吸于一身,不需底阀和引灌水,自吸高度4米。




二、产品特点:



该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。




三、型号意义:



ZCQ自吸磁力泵工作原理



      ZCQ自吸磁力泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图。泵启动   后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。





ZCQ自吸磁力泵结构说明



1.泵体

2.静环

3.动环

4.加水螺栓

5.叶轮

6.密封圈

7.隔板

8.隔离层

9.外磁钢总成

10.内磁钢总成

11.泵轴

12.轴套

13.联接架

14.电机

三、结构爆炸图:





四、性能参数:

型    号

口径

扬程
m

流量
L/min

电机功率
KW

转速
r/min

电压
V

自吸性能
m/3分

进口
mm

出口
mm

ZCQ25-20-115

25

20

15

110

1.1

2900

380

4

ZCQ32-25-115

32

25

15

110

1.1

2900

380

4

ZCQ32-25-145

32

25

25

110

1.1

2900

380

4

ZCQ40-32-132

40

32

20

180

2.2

2900

380

4

ZCQ40-32-160

40

32

32

180

4

2900

380

4

ZCQ50-40-145

50

40

25

240

4

2900

380

4

ZCQ50-40-160

50

40

32

220

4

2900

380

4

ZCQ65-50-145

65

50

25

280

5.5

2900

380

4

ZCQ65-50-160

65

50

32

450

7.5

2900

380

4

ZCQ80-65-125

80

65

20

800

7.5

2900

380

4

ZCQ80-65-160

80

65

32

800

15

2900

380

4

ZCQ100-80-160

100

80

32

1500

22

2900

380

4

注:泵体材质不锈钢(1Cr18Ni9Ti)
