sanle SL3000 SL8000变频供水补水电脑控制器 变频器恒压供水 可一托多泵

产品内附有详细说明书，也可与我公司取得联系获取技术支持。武汉宇峰力达电气专营恒压供水控制器。我们保/证产品为全新原装产品，内附使用说明书，包装采用防震气泡膜，确保用户收到完好无损的产品，尽心尽力为您服务！

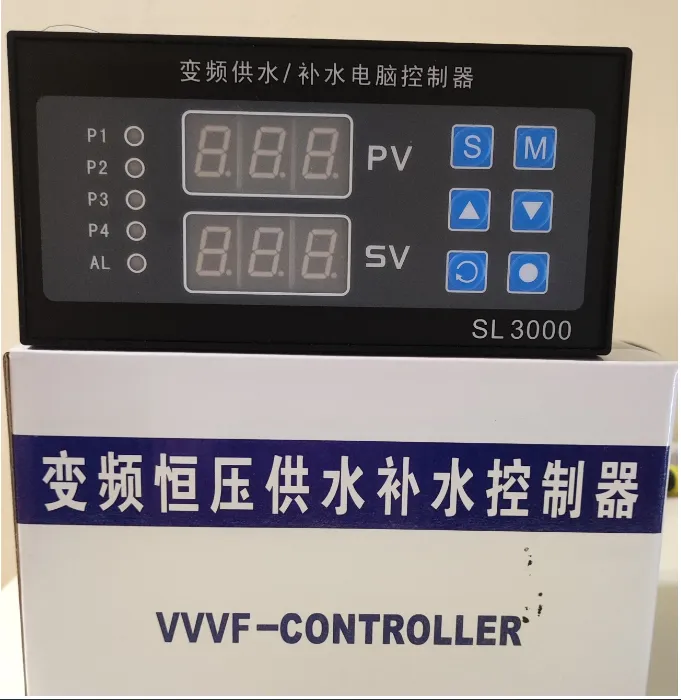

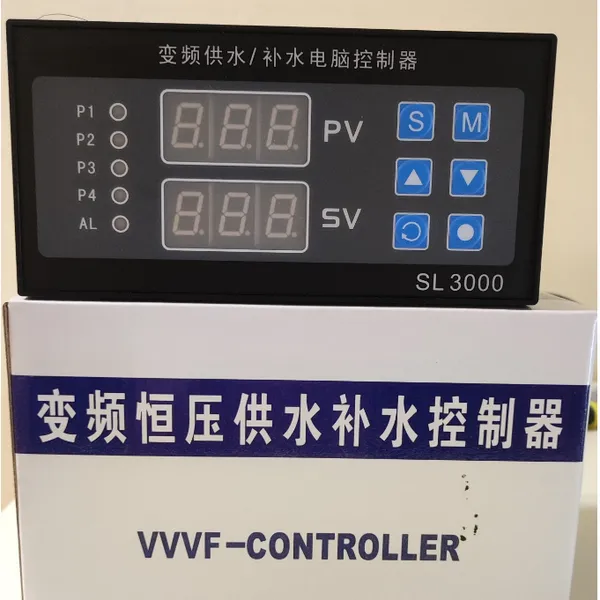

感谢您选用 SL3000变频供水控制器，该控制器在老一代产品基础上软件升级，其性能稳定，融合了多种行业和客户个性化的需求，尽可能地满足了客户在各种控制场合的需要。现已被大量用于楼宇恒压供水、二次加压供水、空调风机、供暖等等场合使用，其产品具有简单易用、性能稳定和寿命长等优点，取得了广大用户的一致好评！

此款恒压供水控制器可配合任意品牌变频器使用，也可以替换同等功能产品，通用性高。开孔尺寸为151*75.

SL3000型为双排数码管显示；SL8000为中文液晶屏显示，具有通讯功能和分时分压功能，可显示参数代码，输出频率等内容，客户可根据自身需求选择合适自己的产品。

一、系统概述

SL3000/SL8000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种pp的变频器配套使用。具有压力控制精度高、压力稳定、de消防压力(动压)设定、系统压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标

1.可编程设定多种泵工作方式，多可拖拖五台泵(1变频+4台工频)；

2.参数调整和设定具有密码锁定及保护功能；

3.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；

4.可接无源远传压力表、有源电压及电流型压力变送器；

5.0~10V输出控制频率电压为DC 0-10V,也可设定为DC 0-5V;

6.具有压力传感器零点和满度补偿功能；

7.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；

8.具有de压力(消防压力)设定和控制功能；

9.具有缺水自动检测保护功能和外部输入停机保护功能；

10.系统补水控制时，具有压自动泄水设定和控制功能；

11.具有供水附属小泵控制功能，可设定小泵变频或工频模式；

12.具有定时自动开、关机控制功能；

13.具有小流量水泵睡眠控制功能；

14.具有手操器功能，可手动调节输出电压来控制变频器的频率；

15.可代替电接点压力表进行上、下限压力控制；

16.具有分时分压供水控制功能，多有六段时间控制；

17.具有上限保护压力控制功能，压自动停泵；

三、安装尺寸和接线端子说明

1.控制器外形尺寸: 160mm×80mm×90mm

2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；

4.使用环境温度:-20℃～50℃

5.相对湿度:<95%;

6.额定工作电压:AC220V±10%;

7.控制器额定功耗:<=AC 5W;

8.控制器接线端子输出容量：3A/ AC220V

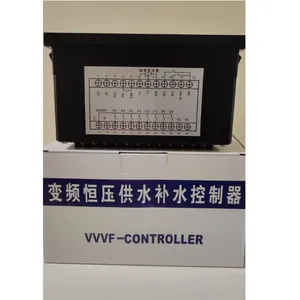

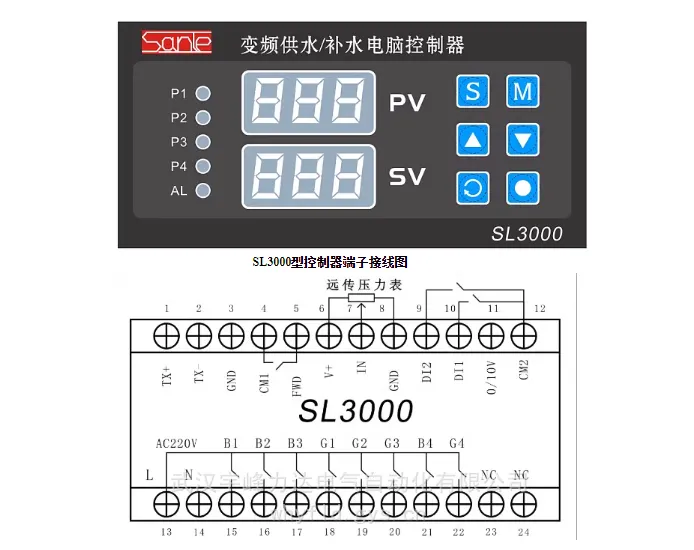

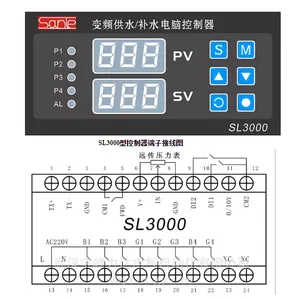

 SL3000型控制器接线端子说明：

1------TX+(RS485通讯接口+)         2------TX –(RS485通讯接口-)

3------GND(信号地)                         4------CM1(正***行信号)

5------FWD(正***行信号)             6------ V+(远传压力表高端+5V)

7------IN(压力信号输入0-5V)          8------GND(压力信号输入地)

9------DI2(缺水或停机信号输入)    10------DI1(***压力信号输入端)

11-----0~10V--(DC 0-10V输出)        12------CM2(信号公共端2)

13-----L(AC 220V火线)                    14------N(AC 220V零线)

15-----B1(1#变频运行触点)             16------B2(2#变频运行触点)

17-----B3(3#变频运行触点)             18-----G1(1#工频运行触点)

19-----G2(2#工频运行触点)             20-----G3(3#工频运行触点,泄压阀触点)

21-----B4(4#变频运行触点)             22-----G4(4#工频运行触点)

23-----NC(空端子)                            24-----NC(空端子)

 注意事项

1、多泵循环软起动的控制接触器之间接线时要进行互锁。

2、当控制器驱动的接触器触点电流超过12A时，控制器和接触器之间要加中间继电器或小接触器进行驱动，否则当大功率接触器动作时，有可能对控制器产生强烈的电磁干扰，产生无法预料的误动作。

3、定时开关机功能、分时段分压供水功能及通讯功能为控制器的可选功能，普通控制器不具备此两项功能，需要在订货时特别说明。

4、由于产品在使用中不断地进行升级和完善，如本使用手册中个别参数或说明与实际产品不符，恕不另行通知，均以实际产品为主或向经销商及厂家咨询。
