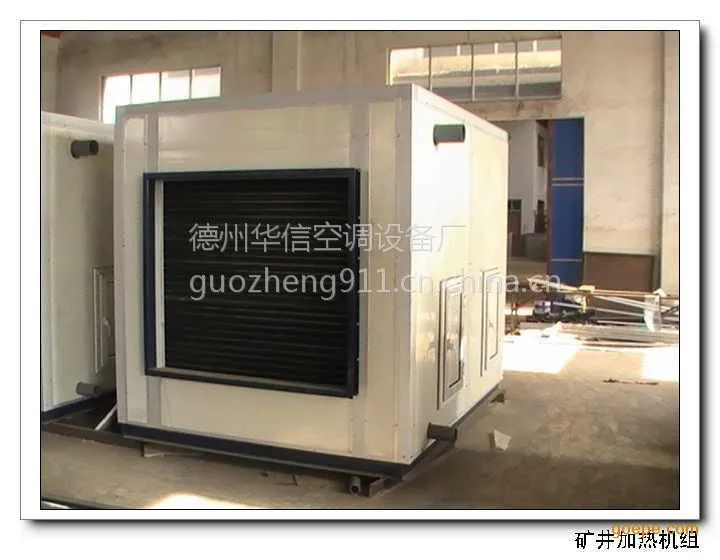

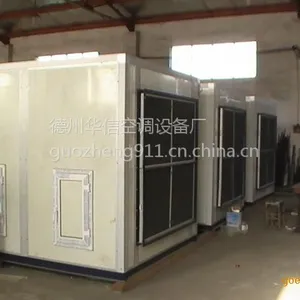

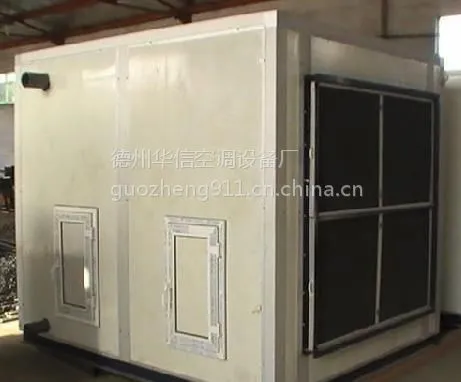

机组采用框板结构：由面板，铝合金本色杆件，钢铝复合加热器，低噪音轴流风机，进风过滤网，出风调节阀，简易电控柜，黑色底座等组成。杆件为铝合金（70/70mm），厚度2.5mm，内加密封条。面板为彩钢板（篮或白色）厚度0.5mm，中间保温材料为50mm聚氨酯保温板。底座是10#槽钢焊接而成，安装不需要地脚螺丝。
　　该机组适用于各种工矿企业通风加热，，热媒为0.2-0.4mp蒸汽，95-130/70度热水。结构设计合理，具有安装方便，性能稳定，使用管理方便，节能效果明显，外型美观，使用寿命长。

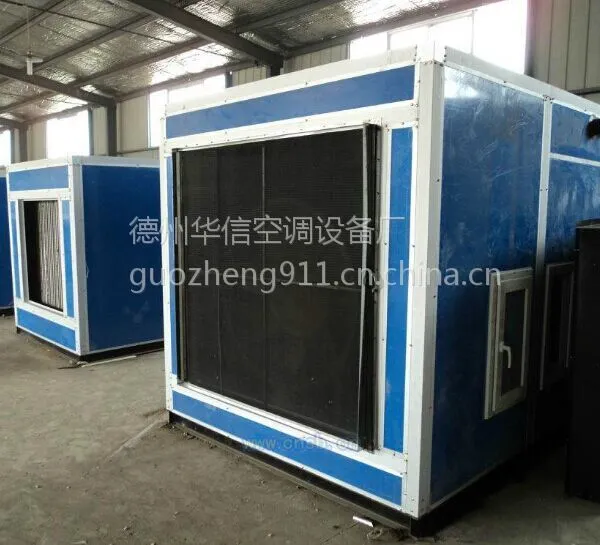

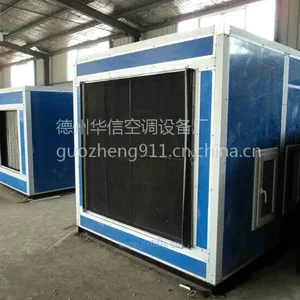

　　采用框板结构有蓝色面板，铝合金本色杆件，黑色底座组成，杆件为铝合金（70/70m），厚度2.5mm，内加密封橡胶条。面板为彩钢板，厚度0.5mm，中间保温材料为50mm聚氨酯保温板。底座是10#槽钢焊接成型，安装不需要地脚螺丝。

工业场地主斜井机组计算参数

　　机组数量：共2台，

副立井机组计算参数

　　机组数量：共3台，

机组性能基本要求

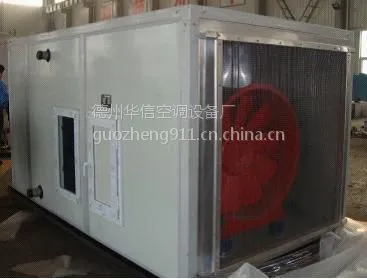

　　为整体型结构机组。机体采用板框结构，骨架为高强度金属型材，外形美观，拆卸方便。箱体结构应具备良好的保温、隔音性能，热阻不得低于0.85m.K/W。箱体要求具备足够的强度，***在承受±2000Pa时安全运行，外壳不变形。风机进风段配检修门。空气加热机组新风入口处配过滤器以对换热器盘管和风机进行保护。过滤器要求容尘量大，阻力小于50Pa，过滤效率适应煤矿室外环境，能反复清洗，拆装维护方便。机组加热器采用双金属钢铝复合螺旋翅片管式空气加热器，主材选用钢铝复合扎片式螺旋翅片管（翅片管主管采用锅炉管，壁厚不小于2.5mm，外套工业无缝铝管机械轧制，基管φ25*2.5mm，翅片外径φ55mm）制造。要求散热面积大、换热效***、热媒流动性好、耐腐蚀、使用寿命长。冬季，无论机组是在运行过程中还是处于停机状态，机组内的换热盘管均具备可靠的防冻措施。机组配置大风量低噪声高压机翼型矿用轴流风机，全钢结构，要求质量可靠，经久耐用，风机应具备24小时/天连续安全运行功能，主斜井空气加热机组风机电源：660V，副立井空气加热机组风机电源：380V。配置变频器，根据室外气候条件调节送风量，在确保井口温度的同时进行实现节能优化运行。

　　每台机组必须单独配置控制系统，实现独立控制，任何一台出现故障时应不影响其他机组的安全运行。机组要求采用机电一体化设计，电气部分配置变频器，自控系统可根据室外气候条件和设定值实现自动起停和运行，实现真正的无人值守。控制系统采用双向控制（1）风量控制（变频器）（2）智能流量调节阀。

　　机组自动化程度高，实现真正的无人值守。
