DMX512  16位高灰度驱动 IC TM512BC

一、特性描述
TM512BC是DMX512 差分并联协议LED驱动芯片，灰度等级 16 位，伽马校正 2.2 增强型，更贴合人眼 视觉感知，恒定 4 通道高精度恒流输出。TM512BC解码技术精准解码DMX512 信号，可兼容并拓展DMX512 协议信号，TM512BC对传输频率在 200Kbps～1000Kbps以内的DMX512 信号完全自适应解码，无需进行速 率设置，寻址可达 4096 通道。TM512BC内置E2PROM，无需外接，同时支持在线写码，芯片提供 4 个耐压 30V可达 80 毫安的高精度恒流输出通道，并且通过 1 个外接电阻来设定电流的输出大小，也可内置固定 18mA恒流输出。TM512BC有PWM反极性降频输出功能，此功能适合外挂三极管、MOS管进行扩流驱动。高 端口刷新率，大幅提高画面刷新率。TM512BC更可将多组恒流输出接口短路以扩大电流驱动能力。它主 要为建筑物装饰和舞台灯光效果LED 照明系统而设计，某一个芯片的异常完全不影响其他芯片的正常工 作，维护简单方便。本产品性能优良，质量可靠。

二、功能特点
?兼容并扩展DMX512(1990)信号协议

?控制方式：差分并联，支持4096通道寻址

?高速DMX512增补算法***，对传输速率200Kbps～1000Kbps的DMX512信号可完全自适应解码

?内置485模块具有差分信号分辨***及差分输入阻抗大的优点，可大大加强带载能力

?内置E2PROM，无需外接E2PROM

?AB线在线写码，可一次性自动写码，支持先安装后写码方式

?E2地址码双备份模式，部分E2损坏也不影响地址码读取

?PWM 选择端可选择反极性降频功能，降频后端口刷新率为250Hz

?输出端口16位灰度控制，采用伽马校正2.2增强型，更贴合人眼视觉感知

?画面刷新率高达2KHz

?内置5V稳压管

?OUTR/OUTG/OUTB/OUTW输出耐压大于30V

?OUTR/OUTG/OUTB/OUTW四位恒流輸出通道

?外置输出恒流可调电阻，每通道电流范围3～80mA

?SSOP10封装内置固定18mA恒流输出

?±3%通道间电流差异值，±3%芯片间电流差异值

?上电自检亮蓝灯，写码成功后首地址亮红灯，其余地址亮白灯，用于断点辨别。

? 新地址生效不需要重新上电

?80ns输出通道迟滞,降低突波电流干扰

?工业级设计，性能稳定

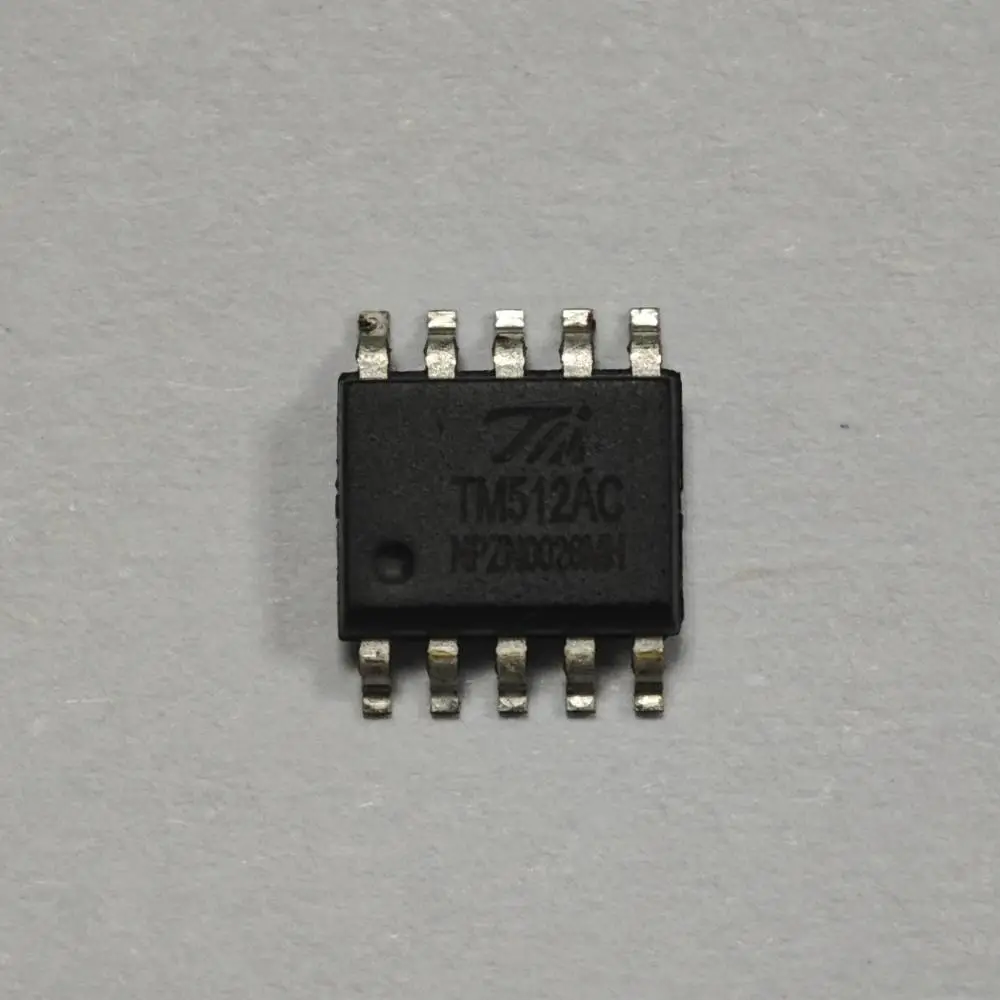

? 封装形式：SOP16，SSOP10

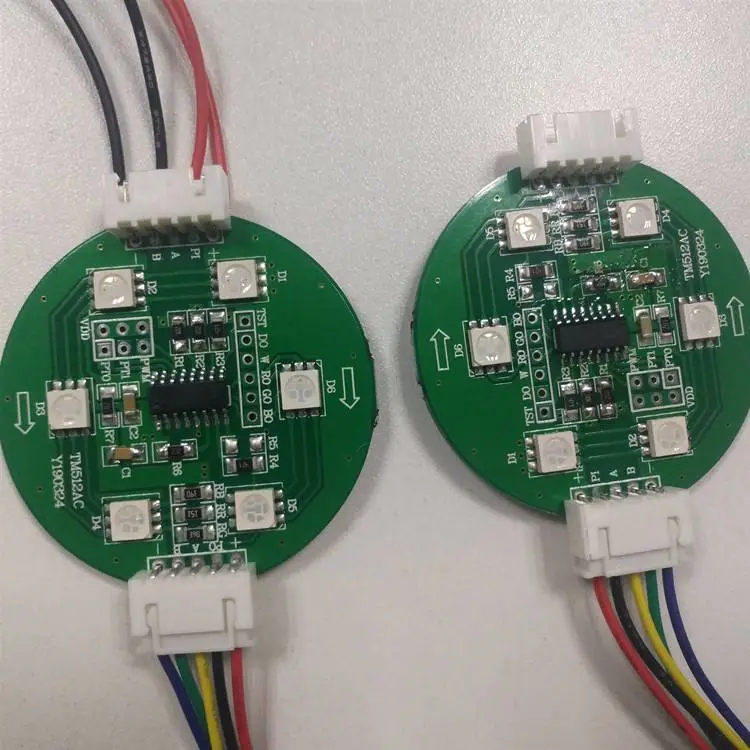

应用领域：

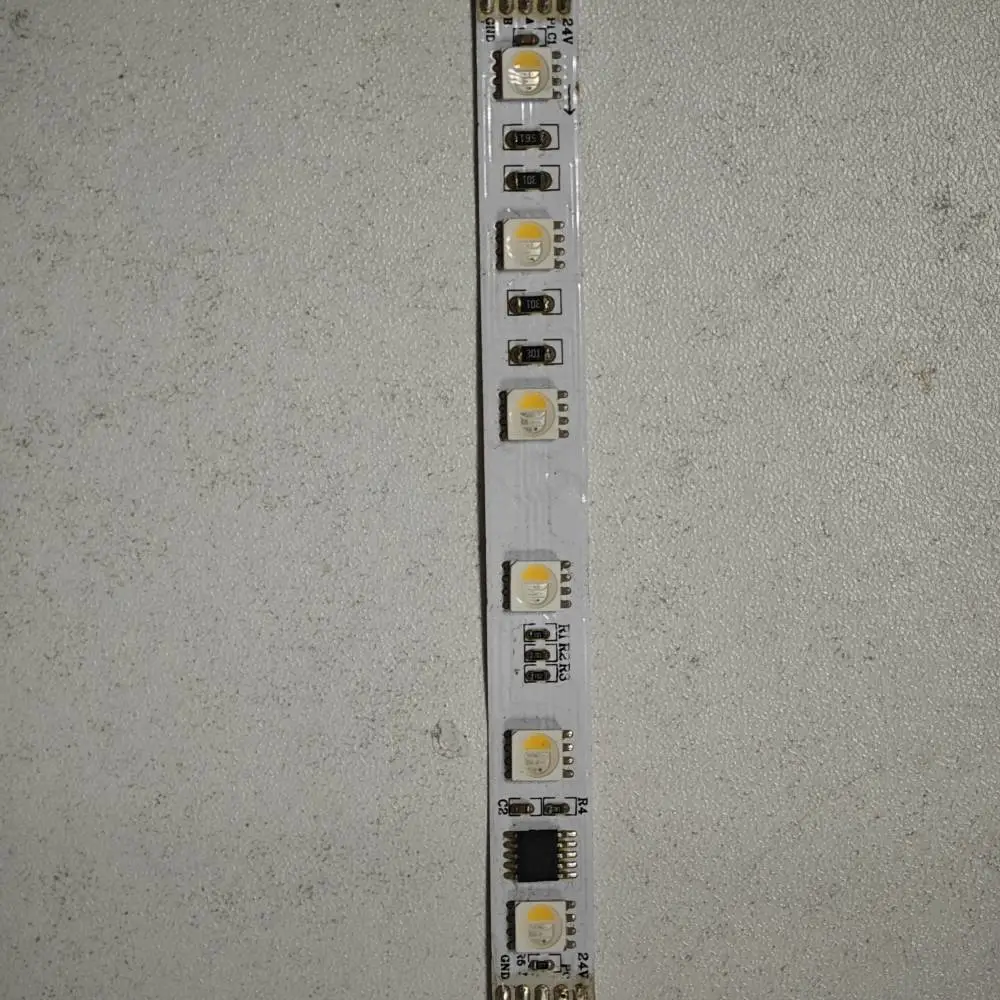

点光源，线条灯，洗墙灯，舞台灯光系统，室内外视频墙，装饰照明系统
