35X8的LCD显示驱动芯片 TM1750

一、概述

       TM1750 是一种低功耗的字段式LCD显示驱动控制专用芯片。它拥有 35 个SEG输出端、8 个COM输出端， 内置 35×8=280bit的DDRAM存，采用 2 线（SCL、SDA）串行传输数据，可以设置 1/3Bias和 1/4Bias驱动模 式，Line和Frame翻转模式。可广泛应用在电能表、功率计等仪器仪表上。本产品性能优良，质量可靠。

二、特性说明

     ? 工作电压范围：2.5V~6.0V

     ? LCD驱动电源范围：2.5V~6.0V

     ? 工作温度范围：-40℃~+85℃

     ? LCD驱动模式设置：1/8 占空比 和 1/4 偏置、1/4 占空比 和 1/3 偏置

     ? LCD翻转模式设置：Line、Frame

     ? 内置DDRAM显存容量：35×8=280 bit? 使用串行控制数据可以选择 1/8 占空比(280 bit)或 1/4 占空比(156 bit)

     ? 串行数据输入接口：SCL、SDA

     ? 用于LCD驱动的集成缓冲放大器

     ? 内置集成振荡器电路? 无需外部负载

     ? 低功耗设计? 用于LCD驱动的独立电源

     ? 集成电子寄存器（EVR）对比度调节功能

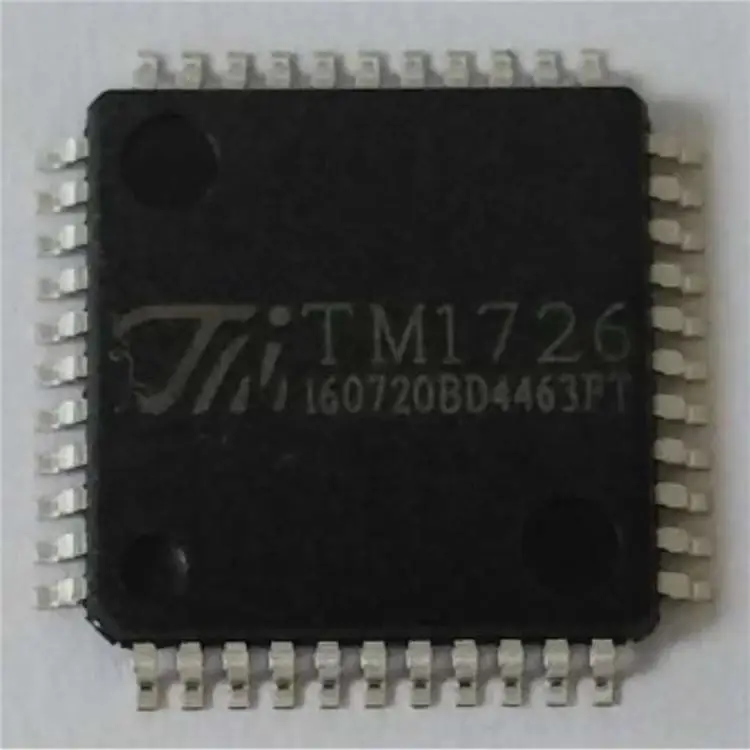

     ? 封装形式： TSSOP48、LQFP48、LQFP52
