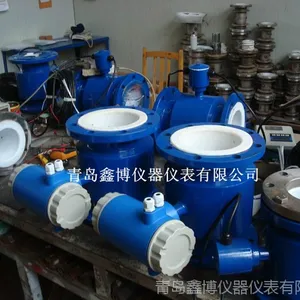

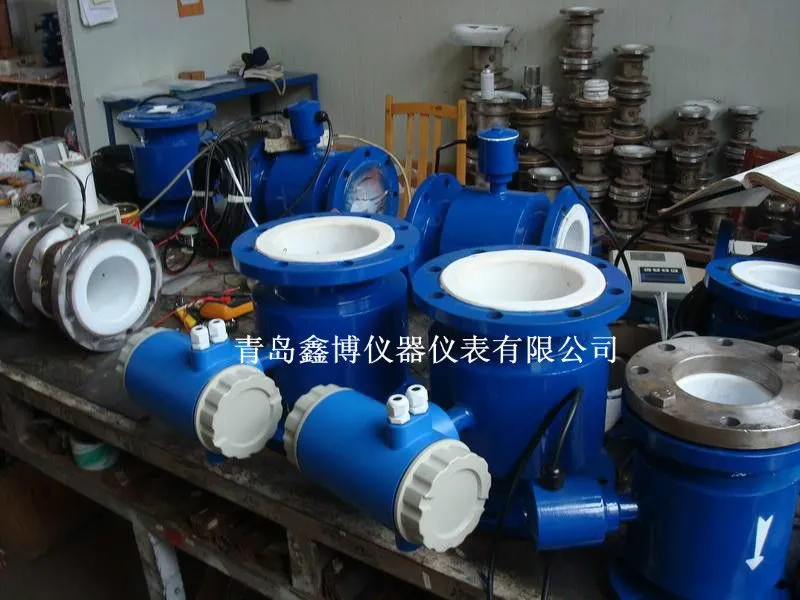

电磁流量计就显示方式分为：分体型电磁流量计，一体型电磁流量计。系列公称通径DN15～DN3000。

分体型电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线，属***，技术达到***水平。

分体型电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

分体型电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

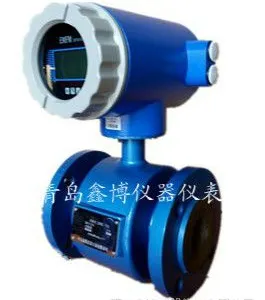

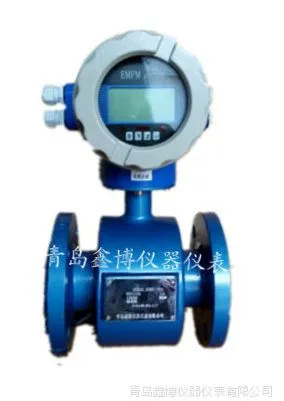

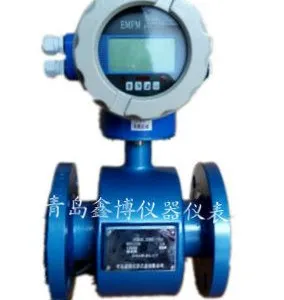

一体型电磁流量计是根据法拉第电磁感应定律制定，用来测量导电流体的体积流量。由于独特的特点已广泛地应用于工业上各种导电液体的测量。主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业，与计算机配套可实现系统控制。

1．电磁流量计没有可动部件，也没有阻流件，不会引起压力损失，同时也不会引起磨损，阻塞等问题。

2．电磁流量计是一体积流量测量仪表，在测量过程中不受被测介质的温度、粘度、密度以及导电率（在一定范围内）的影响。

3．电磁流量计的量程范围宽，可达1：100。此外，电磁流量计只与被测介质的平均流速成正比，而与轴对称的流动状态（层流或紊流）无关。

4．电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，而且线性好，因此可以将测量信号直接用转换器线性的转换成标准信号输出..

 口径与量程的选择

变送器口径通常选用与管道系统和同的口径。如果份道系统有待设计，则可根据流母范围和流速来选择口径。对于电磁流量计来说，流速以2-4m/s较为适宜。在特殊情况下.如液体中带有固体颗粒，考虑到磨损的情况，可选常用流速≤3m/s,对于易附管壁的流体，可选用流速≤2m/s,流速确定以后，可根据

来确定变送器口径。

变送器的量程可以根据两条原则来选择:一是仪表满量程大于预计的流最值，二是正常流址大于仪表满量程的50%，以***一定的测量精度。

衬里选择

电磁流量计内衬材料正确选用方法

应根据被测介质的腐蚀性，磨损性和温度来选择内衬材料：

一、天然橡胶（软橡胶）

1、较好的弹性，耐磨性和扯断力

2、耐一般的弱酸、弱碱的腐蚀

3、测水、污水

二、耐酸橡胶（硬橡胶）

可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾的腐蚀，但不耐强氧化剂的腐蚀

测一般的酸、碱、盐溶液

三、氯丁橡胶（Neoprene）

1、极好的弹性，高度的扯断力，耐磨性能好

2、耐一般低浓度的酸碱、盐溶液的腐蚀，但不耐氧化性介质的腐

<80℃；

测水、污水、泥浆和矿浆

四、聚胺脂橡胶（Polyurethane）

1、极好的耐磨性能

2、耐酸、碱性能差

<40℃

测中性强磨损的煤浆、泥浆和矿浆

五、聚四氟乙烯（PTFE）

1、耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和各种有机溶剂

2、耐磨性能好，粘接性能差

-80～+180℃；

测浓度、浓碱强腐蚀性溶液及卫生类介质

应用现场选型

1.了解工艺参数

（1）了解被测液体名称（由用户提供）

（2）了解被测液体的流量、常用流量、最小流量（由用户提供）

（3）了解工艺管径（由用户提供）

（4）了解介质温度（由用户提供）

（5）了解介质压力（由用户提供）

（6）了解被测流体的电导率（由用户提供）

（7）了解是否有负压情况存在（由用户提供）

2．初步选型

（1）根据了解到的被测介质的名称和性质，确定是否采用电磁流量计（由业务员确定）

注意：电磁流量计只能测量导电液体流量，而气体、油类和绝大多数有机物液体不在一般导电液体之例

（2）根据了解到的被介质性质，确定电极材料

注意；公司一般提供不锈钢、哈氏、钛和钽等四种电极，选用哪种电极应根据介质性质查相关资料手册

（2）根据了解到的介质温度确定采用橡胶还是四氟内衬（由营销员确定）

注意：橡胶耐温不得超过80C；

四氟耐温150C，瞬间可耐180C；

城市污水一般可采用橡胶内衬和不锈钢电极

（3）根据了解到的介质压力，选择表体法兰规格（由营销员确定）

注意：电磁法兰规格通常为当口径由DN10－250时，法兰额定压力≤1.6Mpa；

当口径由DN250－1000时，法兰额定压力≤1.0Mpa；

当介质实际压力高于上述管径－压力对应范围时，为特殊订货，但压力不得超过6.4Mpa

（4）确定介质的电导率

注意：（1）电磁流量计的电导率不得低于5uS/cm

（2）自来水的电导率约为几十到上百个uS/cm，一般锅炉软水（去离子水）导电，纯水（高度蒸馏水）不导电

（3）气体、油和绝大多数有机物液体的电导率远低于5uS/cm，不导电。

3．了解用户要求

（1）了解是组合式就地显示还是分体式远传显示（由用户提供）

注意：当为分体远传显示时请了解距离，分离距离为100米

（2）了解是否需要其它附加功能（由用户提供）

注意：1、电磁流量计本身带有上下限流量报警、频率和电流输出功能，无须另外特殊订货

2、电磁流量计外壳密封防护等级有IP65和IP68两种，当选择潜水型IP68时属于特殊订货

3、当电磁流量计要和计算机连接时，需增加RS－485通讯口，属于特殊订货

4．选型：通过上述步骤后，可最后确定电磁流量计型号规格。

智能型电磁流量计传感器在工艺管道上的安装

1.智能型电磁流量计测堵管在任何时刻必须完全注满介质，不能在不满管或空管的情况下正常工作。在介质不满管时，可采用抬高流量计后端出水管高度的方法使介质满管，避免不满管及气体附着在电极上。

2.管道内有真空会损坏流量计的内衬，需特别注意。
3.流动的正方向应与流量计上箭头所指的正方向一致。
4.智能型电磁流量计即可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
5.对于液、固两相流体，采用垂直安装，使被测介质自上而下流动，可使流量计衬里磨损均匀，延长使用寿命。
6.流量计在管道法兰附近确保有足够的空间，以便安装和维护。
7.若测量管道有振动，在流量计的两侧应有固定的支座。
8.测量介质为重污染液体的，在旁路管道安装流量计本体，不中断工艺运行，即可排空与清流。
9.安装聚四氟乙烯内衬的流量计时，连接法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，用力矩扳手。
